تراشه RK3576 چیست؟

Rockchip RK3576 نسل دوم 8 نانومتر با کارایی بالا AIOT یک پردازنده با کارایی بالا و کم مصرف SOC (سیستم بر روی تراشه) مناسب برای انواع سناریوهای کاربردی مانند رایانه های شخصی مبتنی بر بازو ، دستگاه های محاسبات لبه و دستگاه های اینترنتی شخصی تلفن همراه است. از یک CPU هشت هسته ای مبتنی بر معماری ARM استفاده می کند ، یک NPU مستقل 6TOPS (عملیات TERA در ثانیه) (واحد پردازش چهار شبکه عصبی) را ادغام می کند ، چندین هسته محاسباتی مانند GPU ، MCU ، VPU را ادغام می کند و دارای یک رابط محیطی غنی برای برآورده کردن الزامات صحنه پیچیده در بسیاری است. علاوه بر این ، RK3576 همچنین از ذخیره سازی UFS (Universal Flash Storage) پشتیبانی می کند ، و قابلیت ذخیره سازی داده ها و قابلیت خواندن را فراهم می کند.

ThinkCore Technology اختصاص داده شده به توسعه تعبیه شده ARM ، در حال حاضر Board Core RK3576 را توسعه داده و از سفارشی سازی و تولید انبوه پشتیبانی می کند

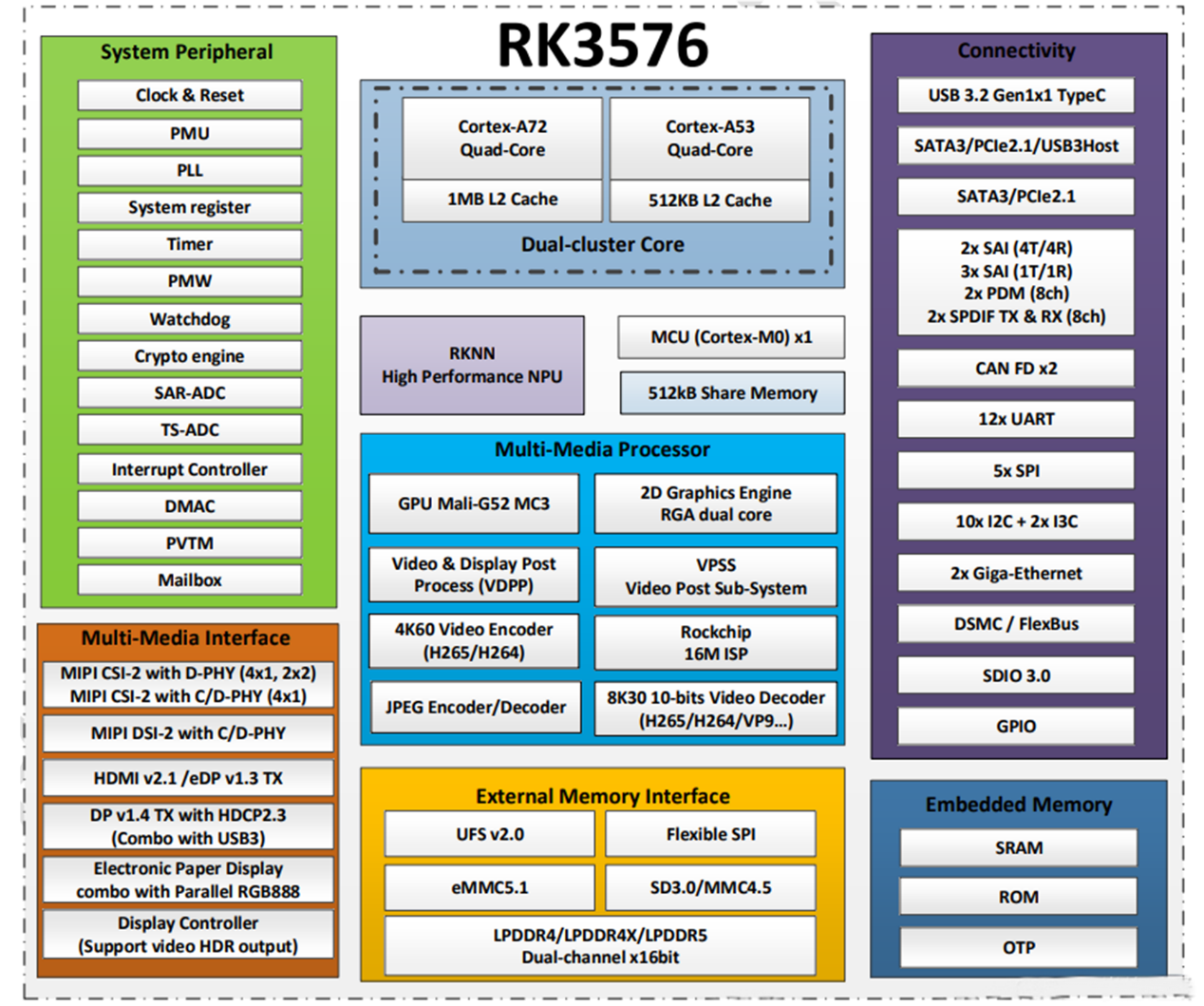

2. 2. تجزیه و تحلیل مشخصات RK3576

CPU:

پردازنده ARM Octa-Core با 4 هسته Cortex-A72 (2.2 گیگاهرتز) و 4 هسته Cortex-A53 (1.8 گیگاهرتز)

بازوی کاربر محور Cortex-M0 MCU با 400 مگاهرتز

GPU:

ARM MALI-G52 MC3 @ 1GHZ

از OpenGL ES 1.1 ، 2.0 و 3.2 پشتیبانی می کند

پشتیبانی از آتشفشان 1.1

از پروفایل کامل OpenCL 2.0 پشتیبانی می کند

پشتیبانی از AFBC (فشرده سازی بافر قاب بازو)

DDR:

دوتایی 32 بیتی LPDDR4/LPDDR4X/LPDDR5

VPU:

8KP30 H.265 ، AV1 ، VP9 ، AVS2 رمزگشایی ویدیویی

4KP120 H.265 ، AV1 ، VP9 ، AVS2 رمزگشایی ویدیویی

4KP60 H.265 ، H.264 ، AV1 ، VP9 ، AVS2 رمزگشایی ویدیویی

4KP60 H.264/H.265 رمزگذار ویدیویی

رمزگذار و رمزگذار 4KP60 MPEG

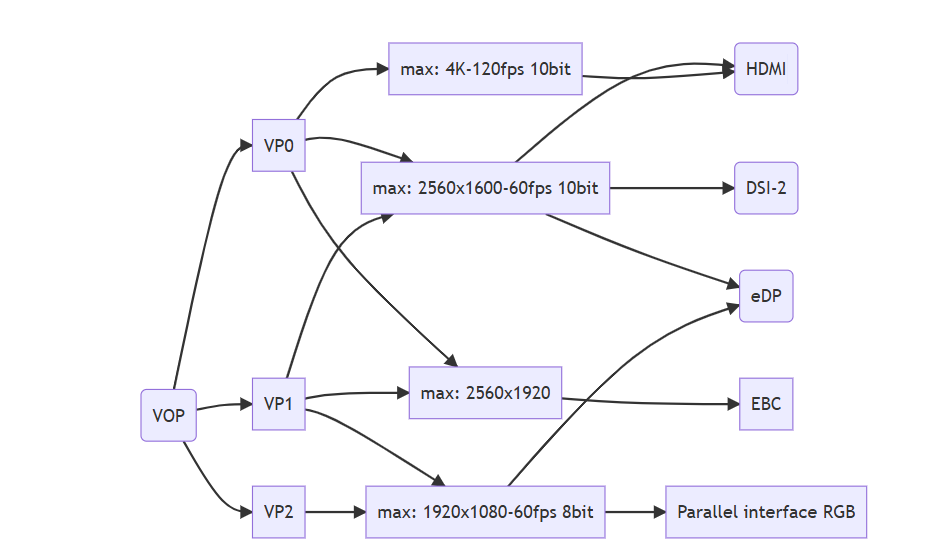

GTC:

HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 Combo Tx

MIPI DSI-2 TX @ 4K60

DisplayPort 1.4 TX @ 4K120

EPD (نمایشگر کاغذ الکترونیکی) TX @ 2560x1920

رابط موازی (RGB888) TX @ 1080p60

1. پشتیبانی از صفحه نمایش سه گانه 2.5K+2K+2K

2. 2. صفحه نمایش دوتایی 4K+ 2K

NPU:

قدرت محاسبات INT8 6 بالا است

از هسته های دوگانه پشتیبانی می کنند ، هسته های دوگانه می توانند با هم کار کنند یا به طور مستقل

محاسبات INT4 ، INT8 ، INT16 ، FP16 ، BF16 و TF32 با SRAM داخلی 1MB

پشتیبانی از چند وظیفه ، چند منظوره پردازش Q موازی QUARES پشتیبانی از چارچوب یادگیری عمیق: Tensorflow ، Caffe ، Tflite ، Pytorch ، Onnx NN ، Android NN و غیره.

RGA (موتور گرافیکی 2D):

Rockchip RGA V2.5 Engine ، Core Core حداکثر وضوح: تصویر منبع 8192X8192 ، تصویر هدف 4096x4096 پشتیبانی از بلوک پشتیبانی و پرشور حالت شفافیت ، از جمله پر کردن شیب و پر کردن الگوی

از ترکیب آلفا ، از جمله آلفا جهانی ، در هر پیکسل آلفا و شیب پشتیبانی کنید

از هر نسبت مقیاس بندی غیر اینتگر از 1/16 به 16 پشتیبانی کنید

پشتیبانی از 0 ، 90 ، 180 ، 270

ورودی ویدیویی

ISP 16 متر پیکسل با HDR (حداکثر 120db)

از 3 رابط MIPI CSI-2 پشتیبانی می کند

1 MIPI CSI-2 با D-PHY (4x1 ، 2x2)

1 MIPI CS1-2 با C/D-PHY (4x1)

دو رابط 4 خط D-Phy V1.2

هر رابط را می توان به عنوان یک درگاه کانال داده 2x2 پیکربندی کرد

یک 4 خط (یا سه سه گانه 3-Data) C/D-Phy

D-Phy V2.0 است ، با میزان کانال 4.5 گیگابیت بر ثانیه

C-Phy v1.1 است ، با نرخ سه گانه 2.5 گرم در ثانیه

هر پورت از 4 کانال مجازی پشتیبانی می کند

رابط DVP

یک DVP 8/10/12

16 بیتی

8/10/12/16 بیت ، حداکثر 150 مگاهرتز I/O پشتیبانی فرکانس Bt.601/BT.656 و BT.1120 رابط های پشتیبانی از پیکربندی ساعت پیکسل ، همگام سازی افقی ، و پشتیبانی قطبی همگام سازی عمودی 2/4-WAY GRAPELING BYTEEALED BYTEEALED OLDLEAD OLDEALED OF DEALL-EDGE SAPPLING SUPPLING BT.656/BT.1120 Bt.656/bt.1120

انباره

UFS 2.1 با HS-G3 (12 گیگابیت بر ثانیه)

FSPI (هشت کانال)

EMMC 5.1

SDMMC 3.0

دوربین اگر

2 MIPI CSI-2 با D-PHY (می تواند از 4x1 یا 2x2 تشکیل شود)

1 MIPI CSI-2 با C/D-PHY (4x1)

1x 8110112116-bit DVP

کیفیت تصویر-deinterlacing ، denoising ، مقیاس گذاری ، موتور مدیریت ، وضوح ، صافی لبه ، DCI-Hist ، 3D-LUT ، ACM ، HDR

صوتی

I2S/TDM/PCM (2x 4T4R ، 3x 2T2R) ، 2x 8ch PDM ، 2x S/PDIFASRC (2x 2ch + 2x 4ch)

شبکه

رابط های 2x rgmi ، یعنی گیگابیت دوتایی اترنت

بشر USB

1x USB 3.2 Gen 1 ، از حالت ALT Type-C با DisplayPort پشتیبانی می کند

بشر پله

1 PCLE 2.1/SATA 3.1/USB 3.2 GEN1 پورت چند برابر شده

1 PCLE 2.1/SATA 3.1 درگاه چند برابر

1/0 دیگر

can fd ، i2c ، spi ، uart ، gpio

امنیت (پسوند امنیتی Arm TrustZone)

پسوند امنیتی Arm TrustZone

Boot/Neadder Key/OTP ایمن

موتور Crypto (RSA ، ECC ، Hash ، Des ، AES ، SHA ، SM)

بسته:16x17mm ، 0.65 زمین ، بسته FCCSP
