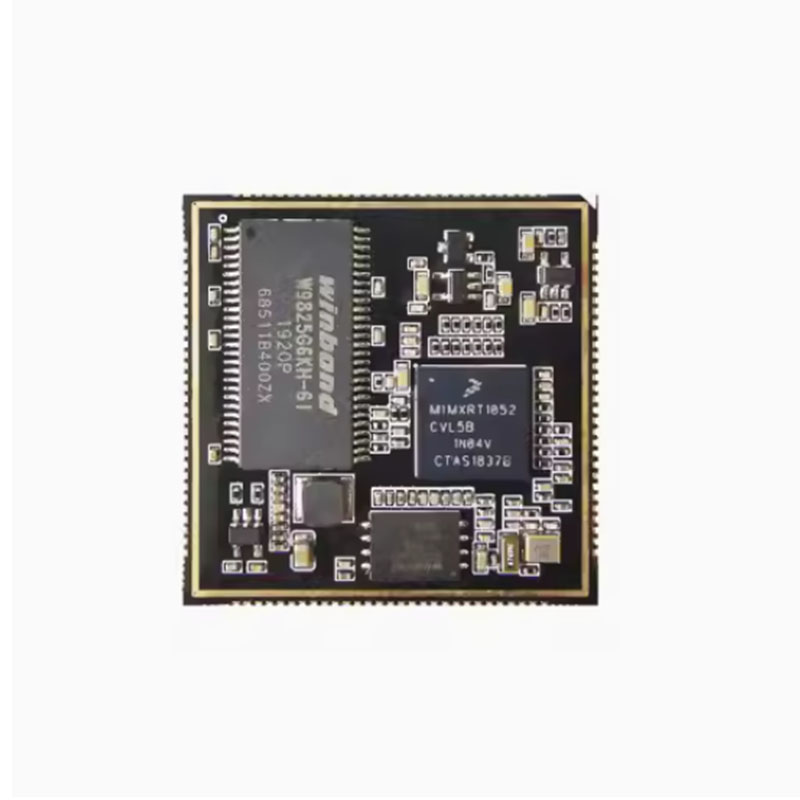

صفحه اصلی NXP I.MX RT1052

شرکت ThinkCore Technology ، Ltd. یک شرکت فنی است که بر روی تحقیق و توسعه سخت افزار تعبیه شده ، طراحی ، تولید و فروش متمرکز است. صفحه اصلی NXP I.MX RT1052 توسط ThinkCore و شرکای آن بر اساس پردازنده NXP MIMXRT1052CVL5B طراحی شده است. اجزای کل هیئت مدیره از مواد درجه صنعتی ساخته شده است. منابع سخت افزاری هیئت مدیره هسته شامل 32 مگابایت SDRAM ، 32MB NOR FLASH ، 256B EEPROM است. PCB 6 لایه از طراحی طلای غوطه وری سیاه را اتخاذ می کند ، اندازه کلی 38*38 میلی متر است که در کل 116 پین است. فاصله پین 1.0 میلی متر است. به جز اتوبوس SEMC ، 10 تراشه دیگر همگی هدایت می شوند.

ارسال استعلام

توضیحات محصول

● این صفحه اصلی RT1052 S2 بر اساس پردازنده NXP MIMXRT1052CVL5B طراحی شده است.

● اجزای کل هیئت مدیره از مواد درجه صنعتی ساخته شده است.

● منابع سخت افزاری هیئت مدیره اصلی شامل می شود

32 مگابایت SDRAM ، 32MB و NO FLASH و 256B EEPROM.

● PCB یک طرح طلای غوطه وری 6 لایه سیاه را با اندازه کلی 38*38 میلی متر ، در مجموع 116 پین و فاصله پین 1.0 میلی متر اتخاذ می کند. به جز اتوبوس SEMC ، 10 پین باقیمانده تراشه همه به بیرون هدایت می شوند.

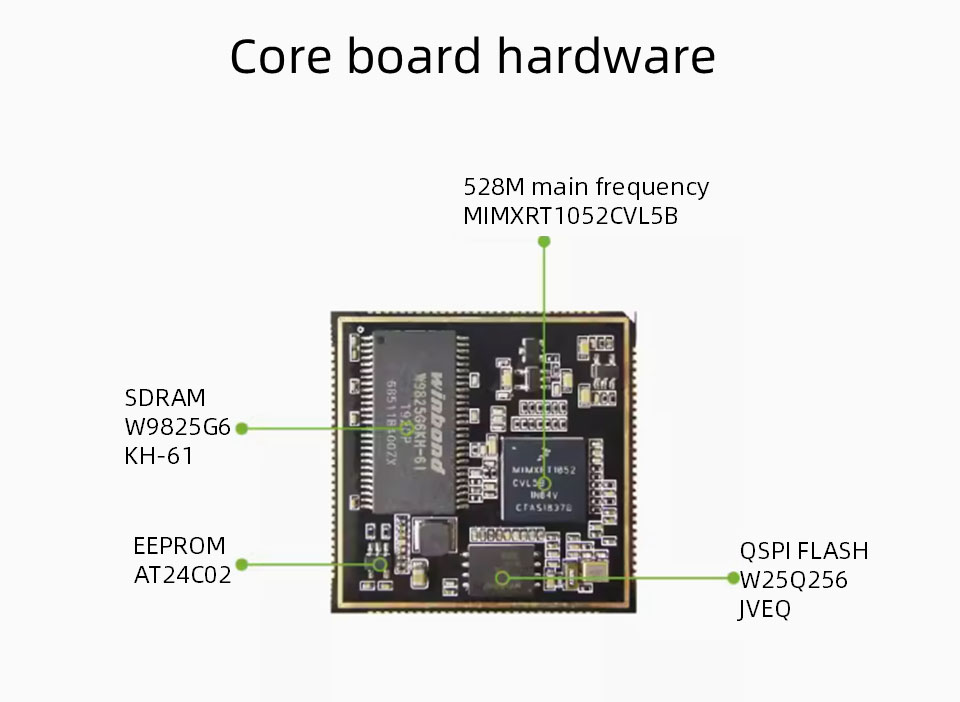

پارامترهای رابط سیگنال صفحه اصلی

تراشه اصلی: MIMXRT1052CVL5B ، هسته Cortex-M7 ، فرکانس اصلی 528MHz

SDRAM: 2MB ، بسته TSSOP ، برند وینبوند ، درجه صنعتی

فلش: 32 مگابایت ، بسته WSON8 ، برند وینبوند ، درجه صنعتی

EEPROM: AT24C02 256B

اترنت PHY: هیچکدام

اندازه PCB: 38*38 میلی متر

منبع تغذیه: 3.3 ولت

پوشش سپر: بدون پوشش سپر

GPIO: 116 پین ، فاصله پین 1.0 میلی متر ، به جز اتوبوس SEMC ، تمام I0 دیگر به بیرون هدایت می شوند

دمای عملیاتی: -40 ~ 85 درجه سانتیگراد ، درجه صنعتی

رابط سیگنال صفحه اصلی

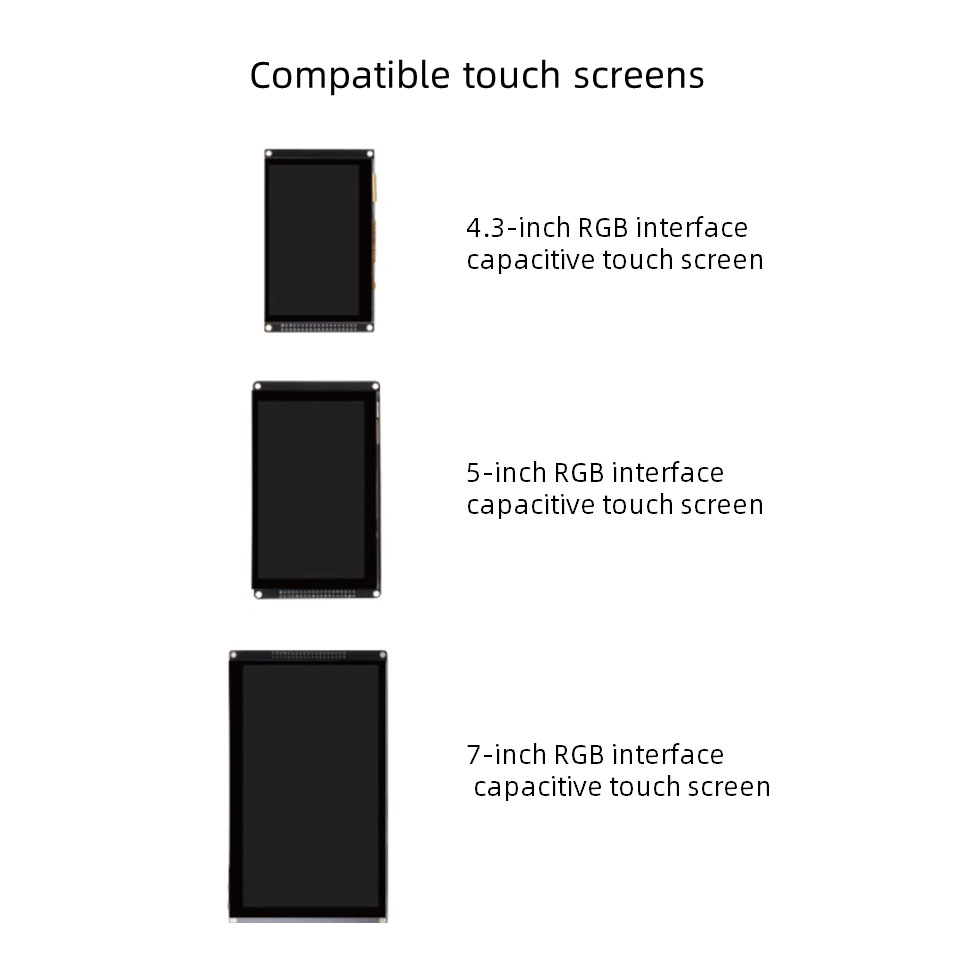

● LCD: 1 کانال

● USB: 2 کانال ، با PHY با سرعت بالا

● SDIO: 2 کانال

● I²C: 4

● SPI: 4

● UART: 8

● سای: 3

● ADC: 2 (هر کدام 16 کانال) ، 12bit

● PWM: 4

● JTAG: 1 کانال

● SPDIF: 2 کانال

● قوطی: 2

● توجه: داده های فوق ممکن است مورد استفاده مجدد قرار گیرد ، لطفاً به توضیحات پین صفحه اصلی به عنوان یک طرح مرجع مراجعه کنید

توجه: هیئت مدیره را می توان با حداقل سفارش 500 تنظیم کرد
