هیئت توسعه RK3562J

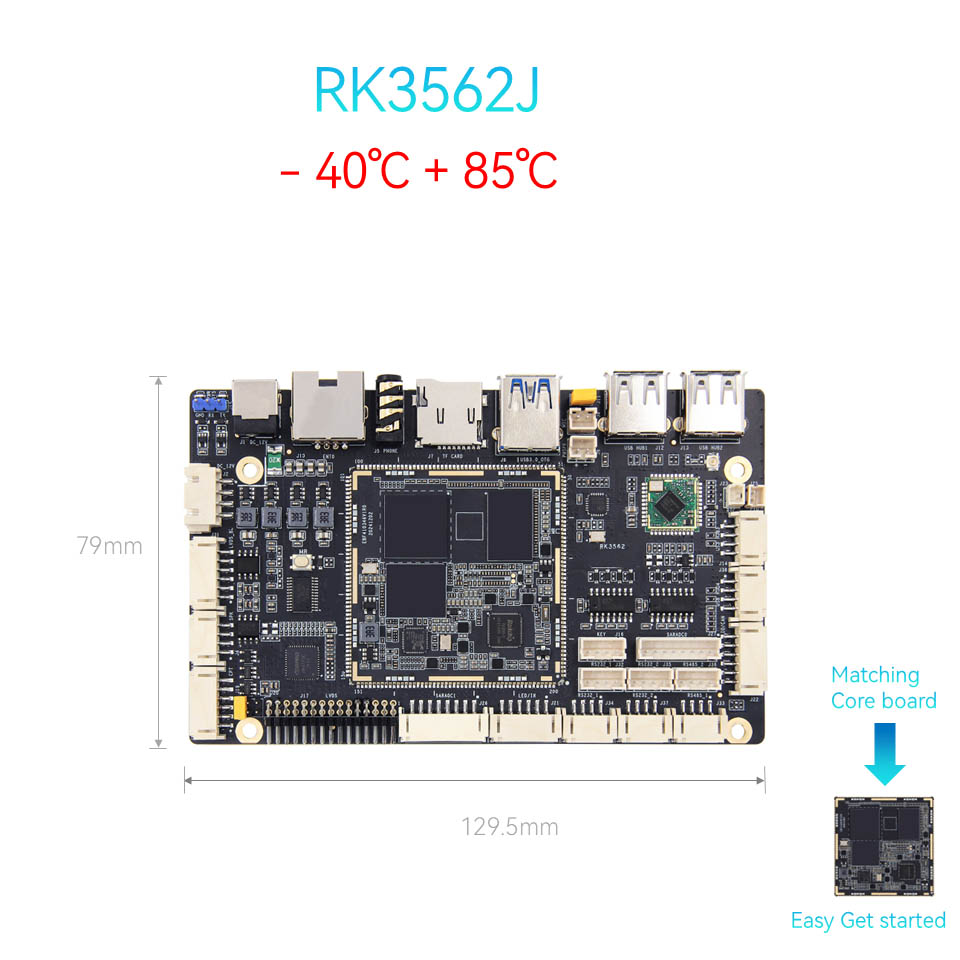

ThinkCore Technology RK3562J هیئت مدیره توسعه از تراشه های درجه صنعتی استفاده می کند ، می تواند برای مدت طولانی در محدوده دمای عملیاتی -40 درجه سانتیگراد تا 85 درجه سانتیگراد ، پاسخگویی به نیازهای برنامه های نمایش تجاری در محیط های مختلف پیچیده مانند دستگاه های تبلیغاتی در فضای باز ، تجهیزات نمایش در مراکز خرید و سایر مکان های عمومی باشد.

ویژگی های کلیدی:

با کارایی بالا SOC: Rockchip RK3562J چهار هسته ای Cortex-A55 @ 1.8GHz ، ایده آل برای علائم دیجیتال ، خرده فروشی هوشمند و کنترل صنعتی.

insfaces Interfaces Rich: پشتیبانی از صفحه نمایش دوگانه از طریق MIPI CSI/DSI + LVDS ، USB 3.0 با سرعت بالا و Wi-Fi 6 برای اتصال به تأخیر فوق العاده کم.

design طراحی منبع باز: فایل منبع PCB Baseboard از منبع باز و SDK برای سفارشی سازی سریع تهیه شده است.

port درگاه اترنت گیگابیت: درگاه گیگابیت اترنت می تواند پشتیبانی شبکه ای کارآمد ، پایدار و انعطاف پذیر را برای تابلوهای نمایش تجاری و سایر تجهیزات ارائه دهد

● قابلیت اطمینان درجه تجاری: پشتیبانی پایدار Android/Linux ، متناسب با علائم دیجیتال 24/7 و دستگاه های Eiot Edge.

● پشتیبانی رسمی از تصاویر سیستم عامل اصلی: مانند Android ، Debian و Ubuntu ، که می تواند در بیش از 6 محیط مختلف کاربردی اعمال شود.

چرا ما را انتخاب می کنیم؟

سخت افزار منبع باز: تخته پایه را آزادانه اصلاح کنید-هیچ موانع مجوز.

پشتیبانی فنی: پشتیبانی فنی آنلاین برای کمک به تسریع در توسعه و کمک به ادغام OEM/ODM.

مقرون به صرفه: راه حل آماده برای استقرار با زمان سریعتر به بازار نسبت به رقبا.

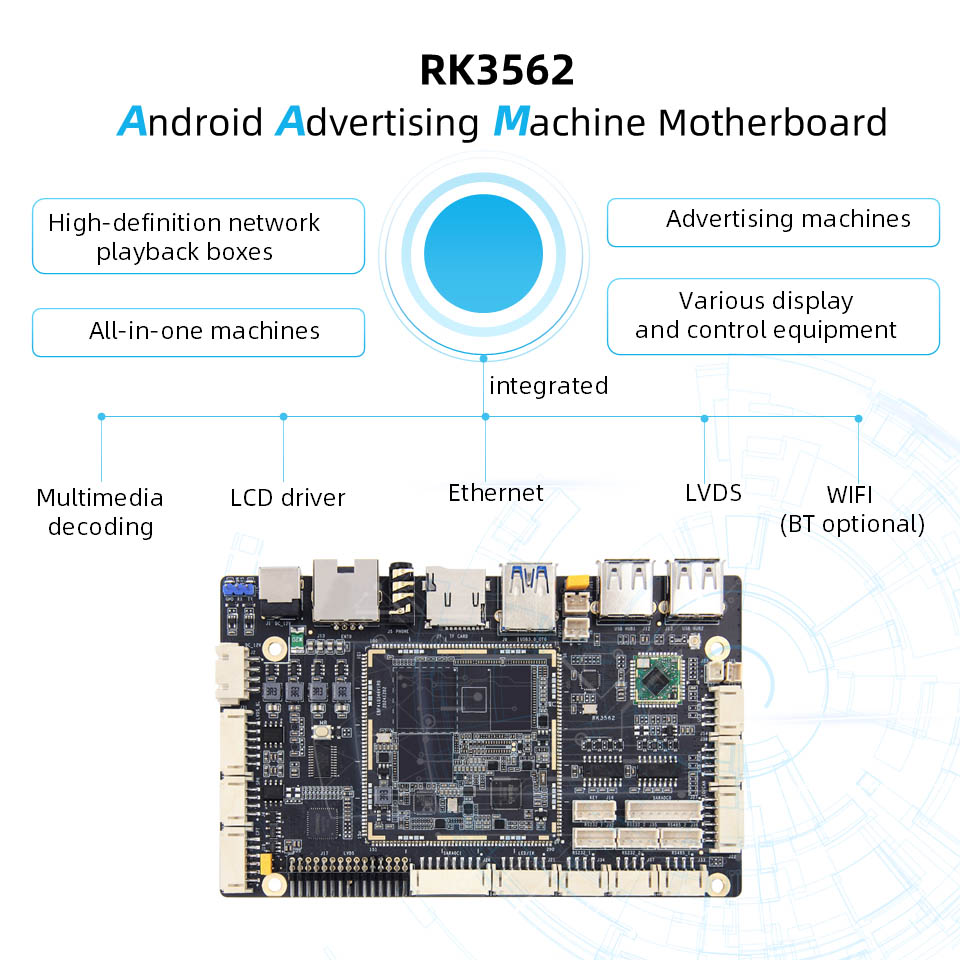

برنامه ها: کیوسک های تعاملی ، پخش کننده های تبلیغاتی ، جعبه های پخش مستقیم ، نمایش تجاری همه در یک تبلیغات ، دستگاه پخش زنده

پارامترهای محصول:

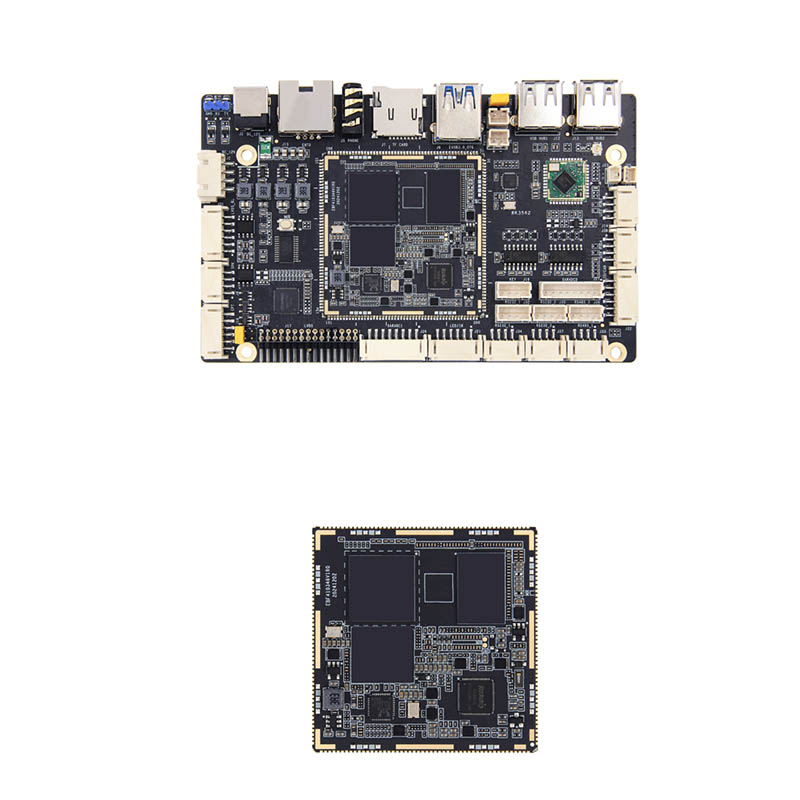

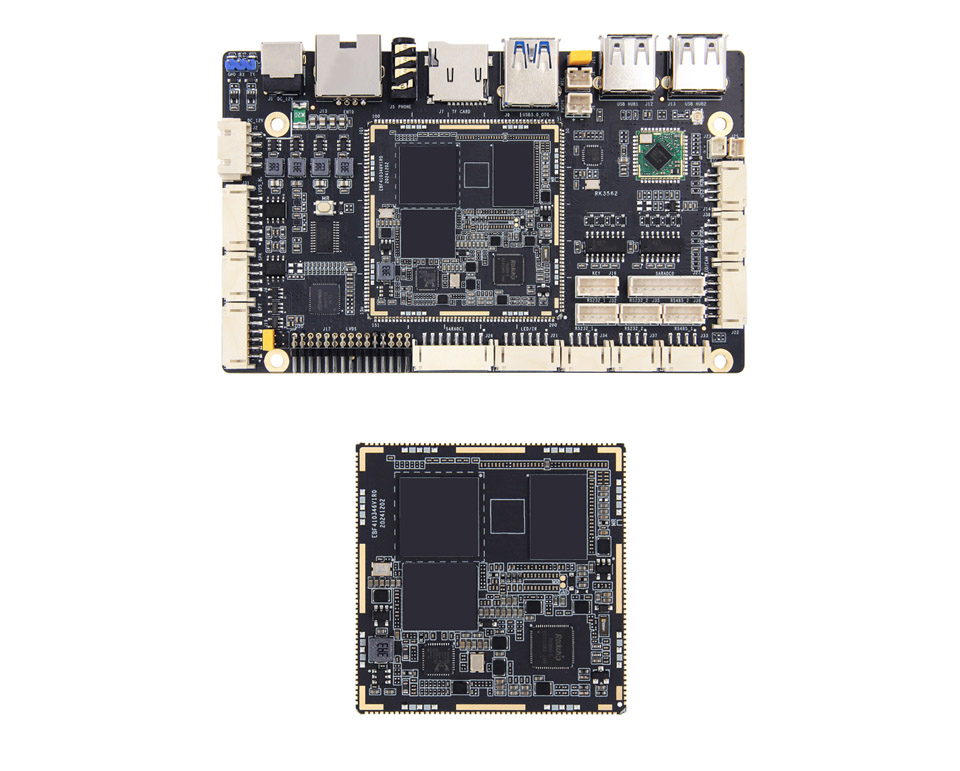

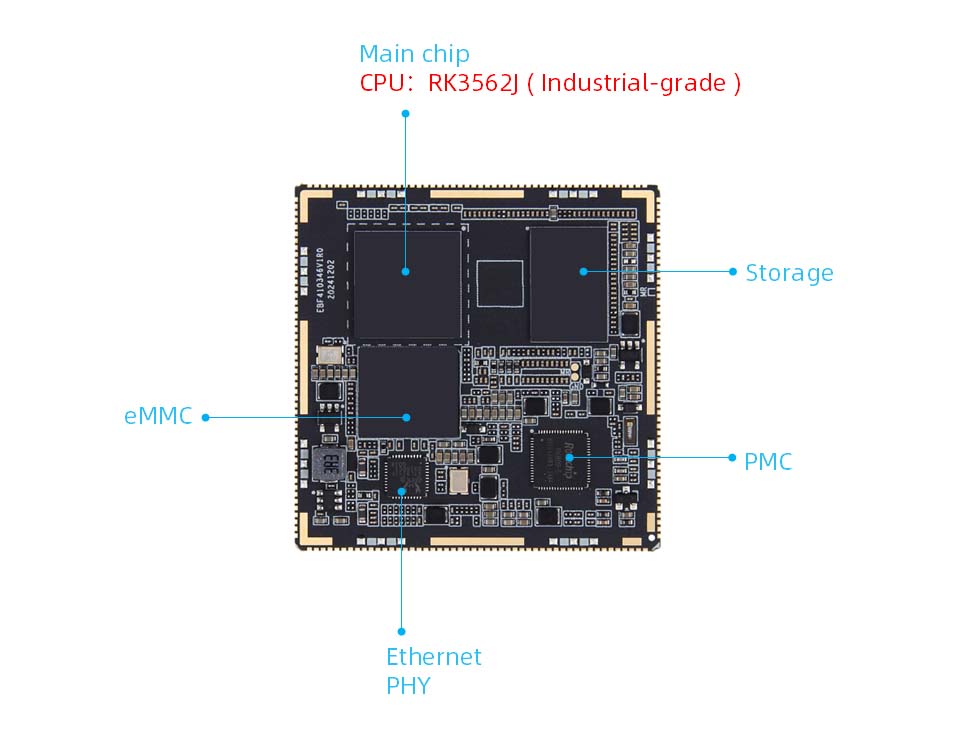

پیکربندی سخت افزار تخته هسته RK3562J

● تراشه اصلی

مدل: RK3562/RK3562J

CPU: چهار هسته ای Cortex-A53 ، حداکثر 2.0 گیگاهرتز

GPU: MALI-G52

NPU: 1 TOPS محاسبات (درجه صنعتی RK3562J بدون NPU)

● حافظه: 1/2/4/8 گیگابایتی ، LPDDR4/4X (قابل تنظیم)

● ذخیره سازی: 8/32/64/128 گیگابایتی ، EMMC (قابل تنظیم)

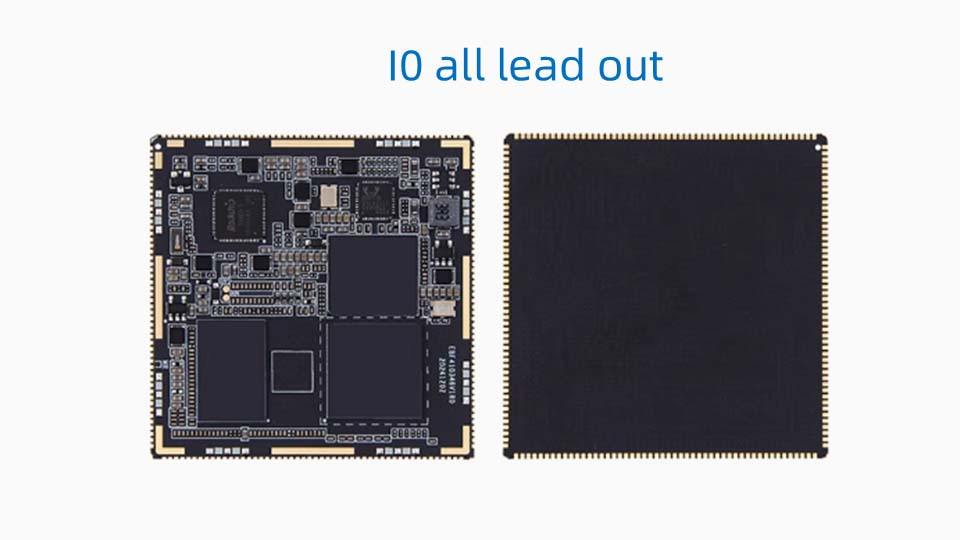

● رابط: رابط سوراخ تمبر ، 10 سرب کامل

● PCB: 8 لایه ، طراحی طلای غوطه وری سیاه

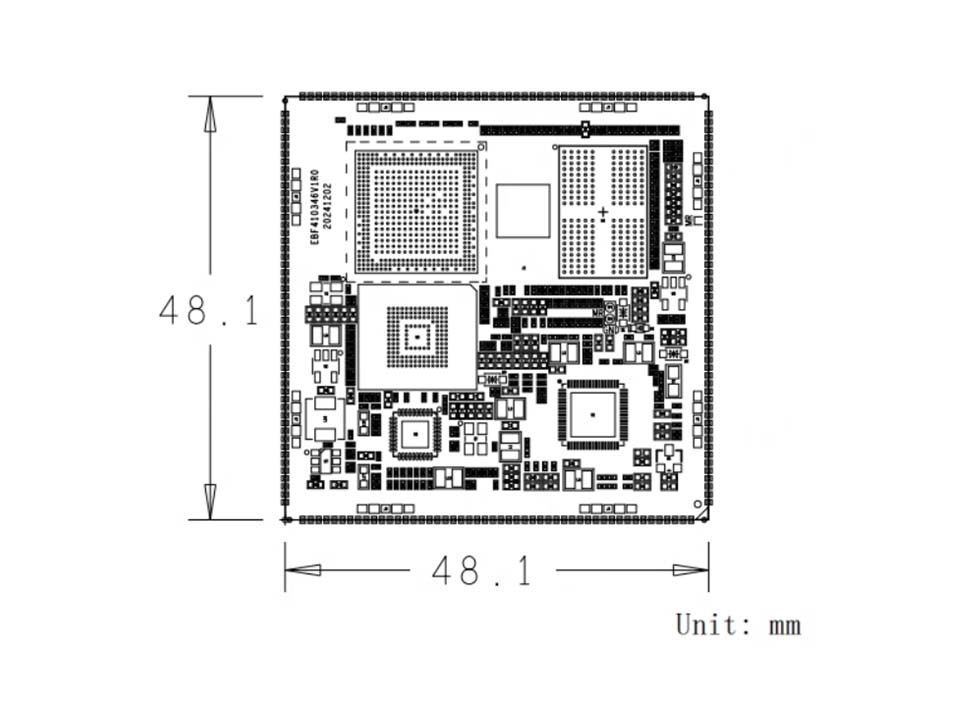

● اندازه: 48.1*48.1mm

پین های سیگنالی

● IO: 86 پین GPIO ، از جمله 1 ساعت دیفرانسیل ، 3 پین دکمه و 1 پین کنترل قدرت

● پورت شبکه: 1 گیگابیت اترنت

● پورت سریال: 10

● 12c: 6

● SPI: 3

● قوطی: 2

● ADC: 13

● PWM: 15

● 12s: 2

● USB3.0 OTG: 1

● میزبان USB2.0: 1

● دوربین: mipics12lane*4

● SDMMC: 2

● SPK: 1

● خروجی صوتی: 1

● میکروفن: 1

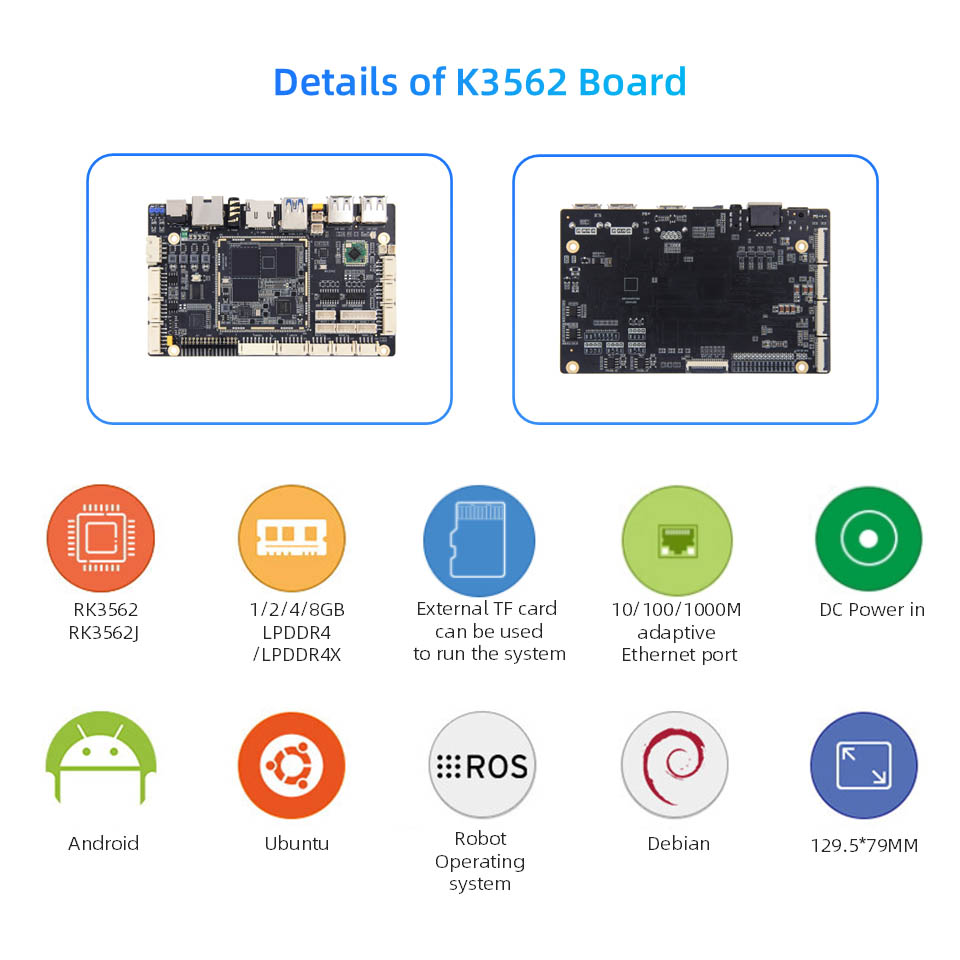

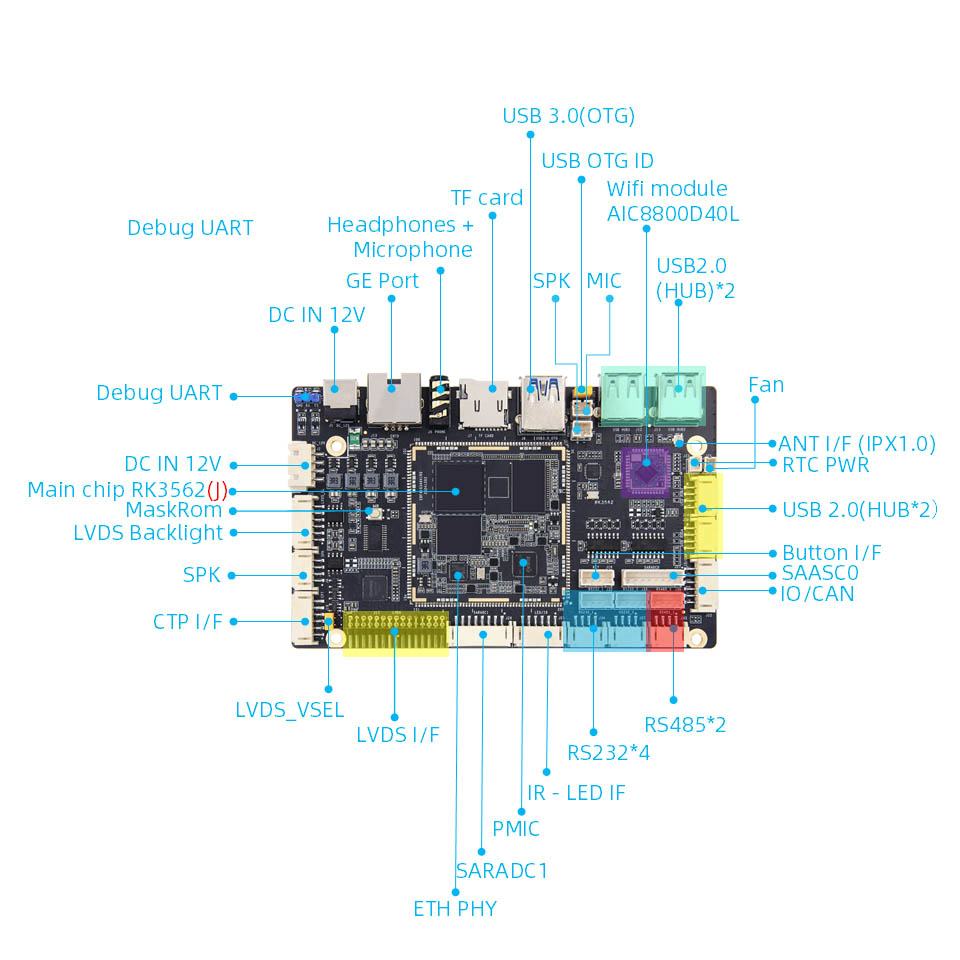

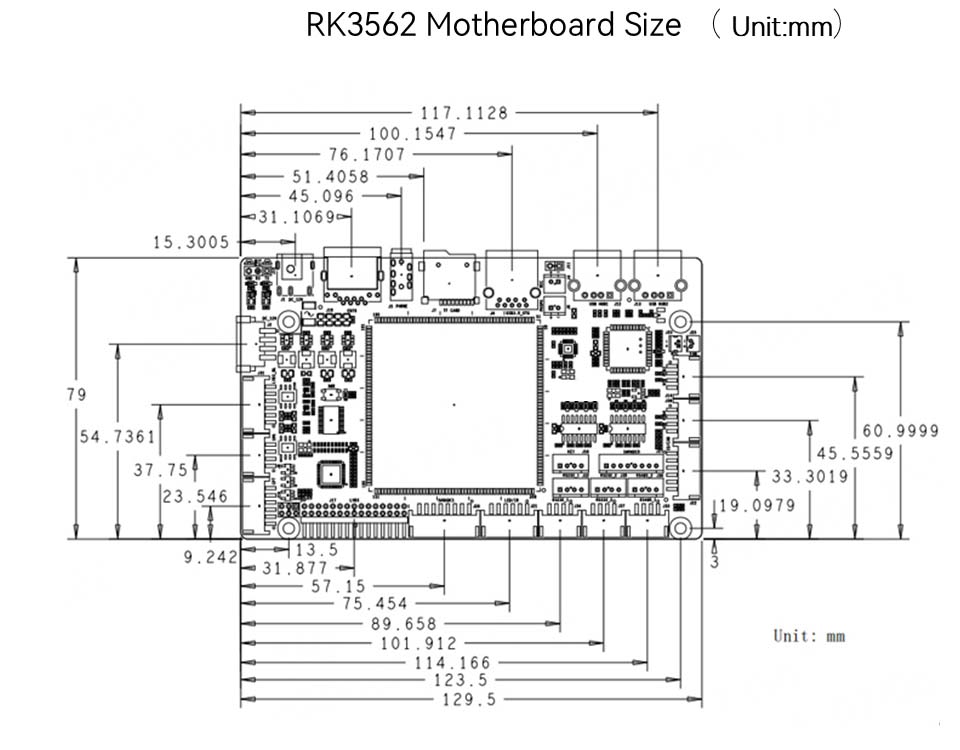

پیکربندی سخت افزار مادربرد RK3562J

● تراشه اصلی:

مدل: RK3562/RK3562JCPU: چهار هسته ای Cortex-A53 ، فرکانس اصلی تا 2.0GHZGPU: MALI-G52NPU: 1TOPS محاسبات (درجه صنعتی RK3562J بدون NPU)

● حافظه: 1/2/4/8 گیگابایتی ، LPDDR4/4X (قابل تنظیم)

● ذخیره سازی: 8/32/64/128 گیگابایتی ، EMMC (قابل تنظیم)

● رابط قدرت: ورودی DC 12V@2A DC

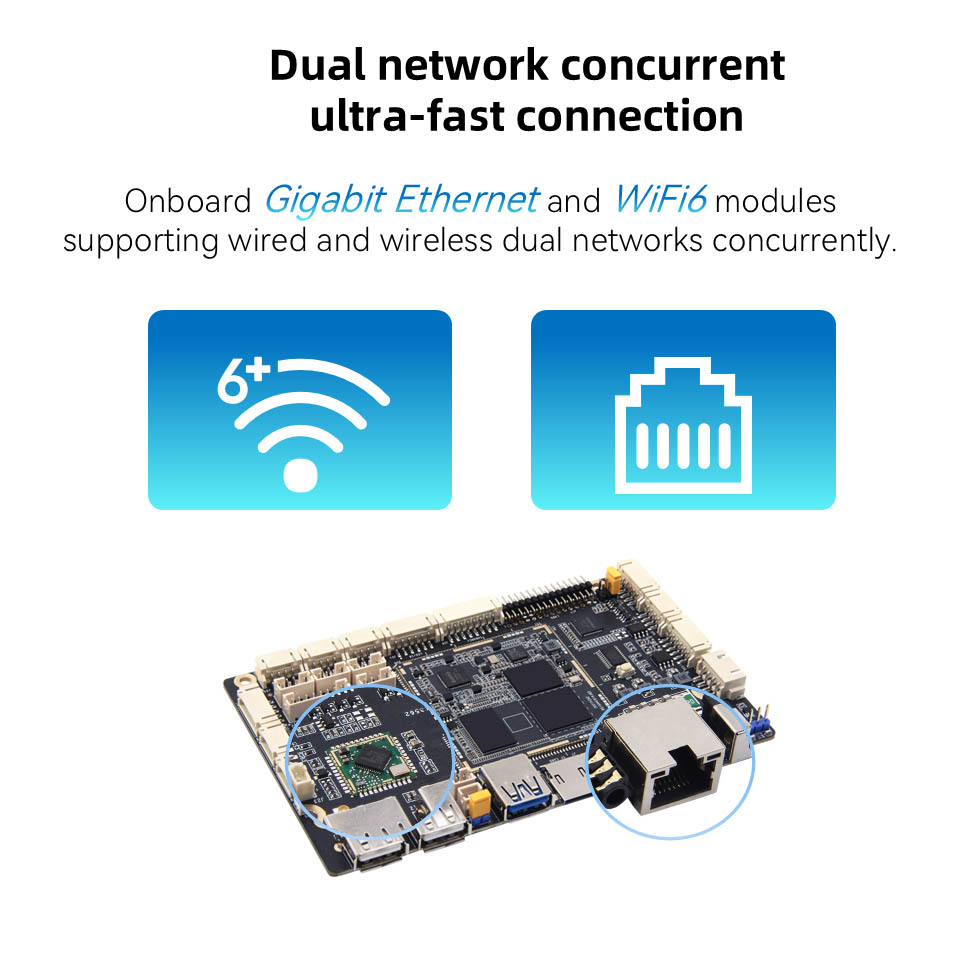

● اترنت: پورت شبکه گیگابیت*1 ، از نرخ انتقال داده 10/100/1000 مگابیت در ثانیه پشتیبانی می کند

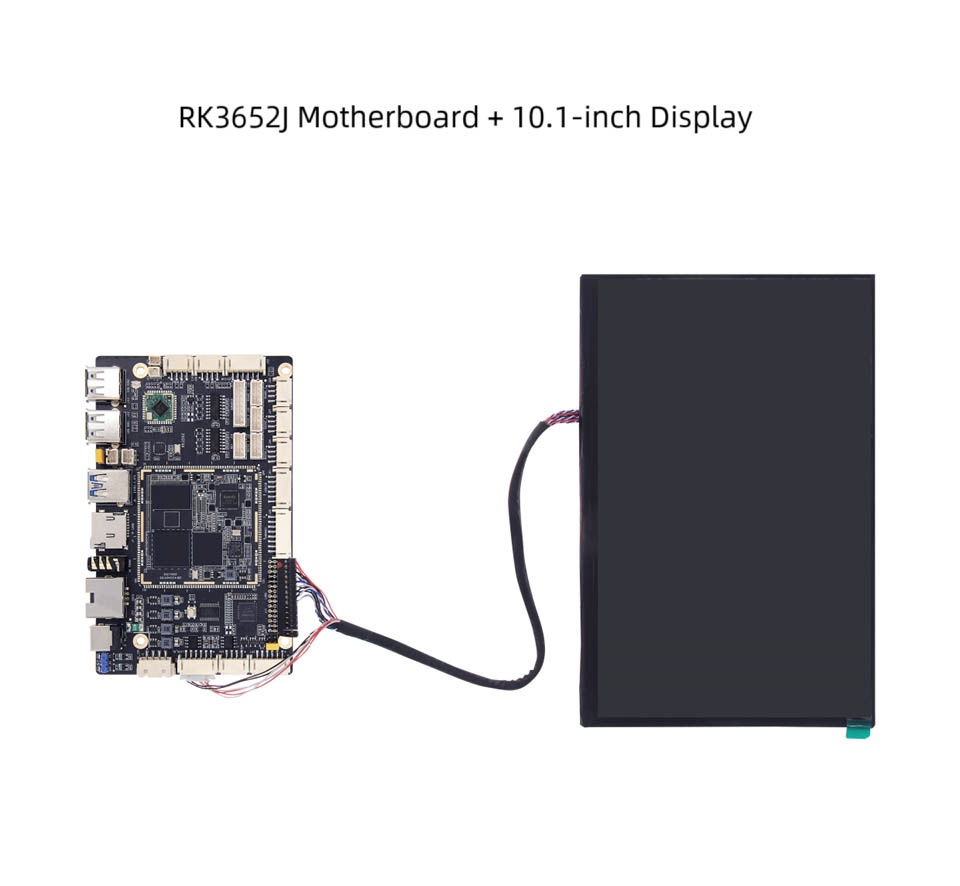

● LVDS: 2*15Pin رابط صفحه نمایش LVDS*1

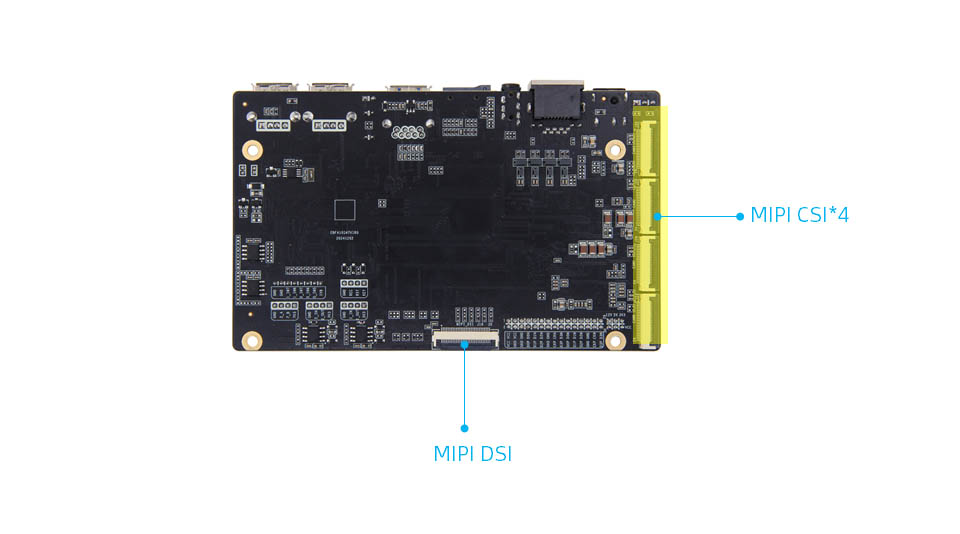

● MIPI-DSI: رابط صفحه نمایش MIPI*1 ، رابط MIPIDSI و LVDS مورد استفاده مجدد قرار می گیرند و پیش فرض اتصال به صفحه LVDS است. اگر تصمیم به اتصال به mipidsi گرفتید ، باید مقاومت را تغییر دهید

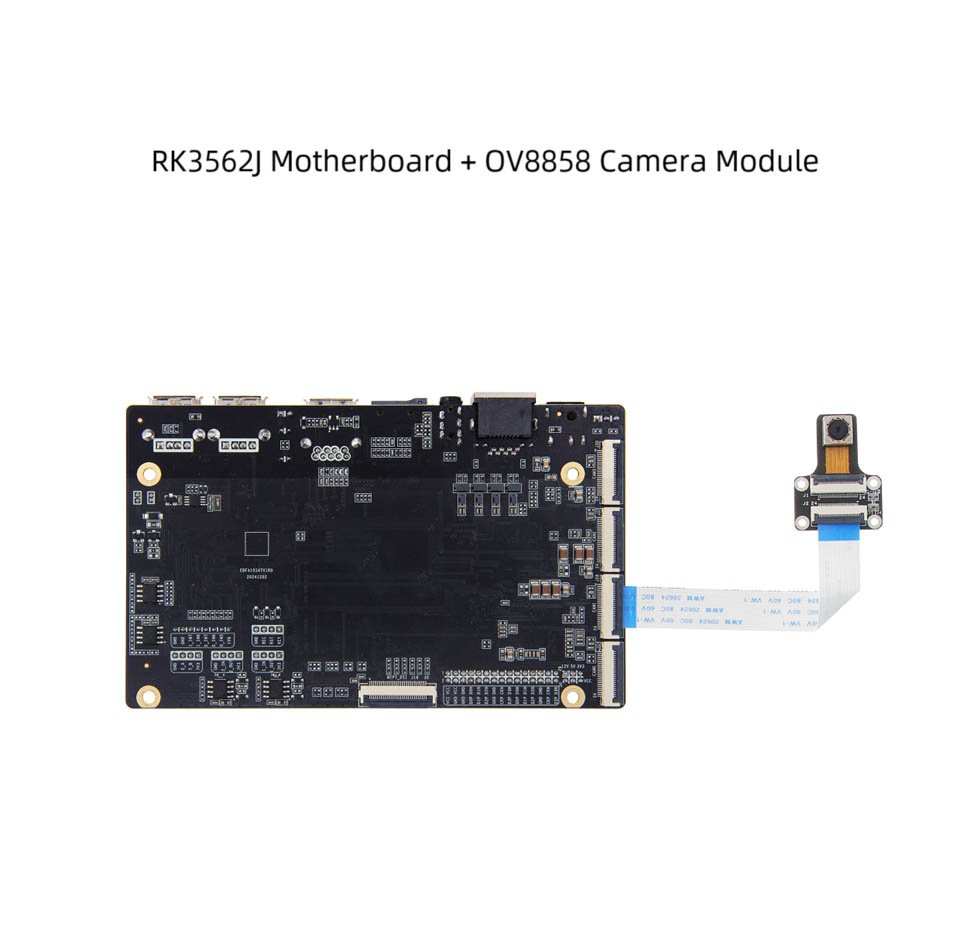

● MIPI-CSI: رابط دوربین MIPI*4 ، را می توان به دوربین IMX415/OV8858 فروشگاه وصل کرد (ترکیب پیش فرض دوربین OV8858 است)

صفحه لمسی خازنی: رابط صفحه لمسی LVDS*1

● نور پس زمینه LCD: رابط نور پس زمینه LVDS*1

● رابط قدرت صفحه: رابط انتخاب ولتاژ LVDS*1

● USB2.0: رابط USB HUB*4

● USB3.0: USB OTG رابط*1 ، پیش فرض حالت دستگاه است ، حالت را می توان از طریق کلاه جامپر انتخاب کرد

● WiFi: ماژول WiFi6 پردازنده ، مدل: AIC8800D40L

● نگهدارنده کارت TF: برای شروع سیستم ، تا 512 گیگابایت از کارت Micro SD (TF) پشتیبانی کنید
