هیئت مدیره RK3568 برای سوار شدن به مادربرد

این تخته 3568 به صفحه مادربرد (رابط BTB) می تواند به عنوان یک رایانه تک تخته ای با کارایی بالا و مادربرد تعبیه شده برای نمایش ، کنترل ، انتقال شبکه ، ذخیره فایل ، محاسبات لبه و سایر سناریوها استفاده شود.

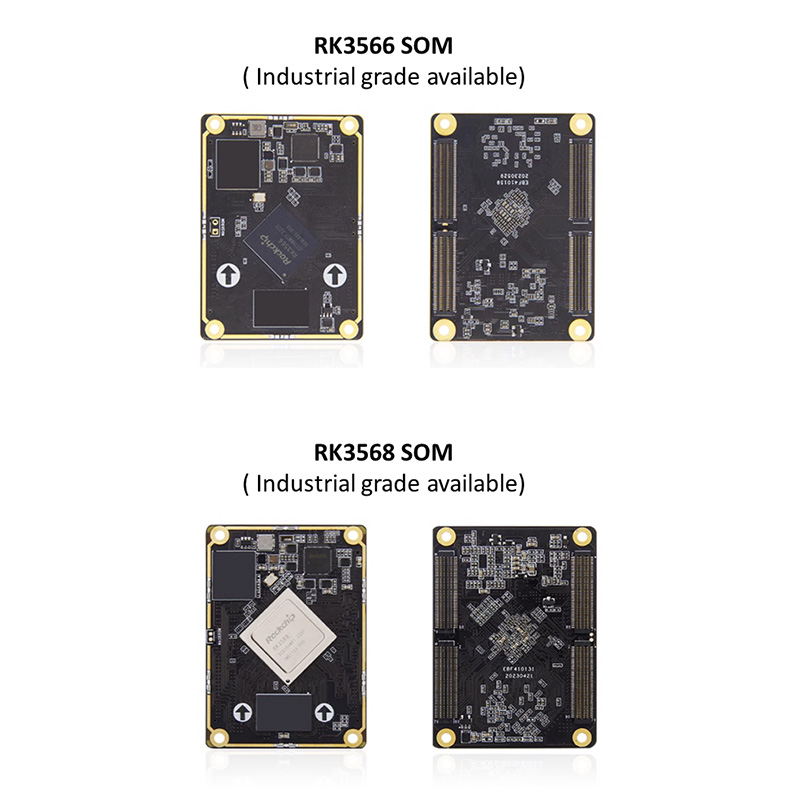

با استفاده از RockChiprk3568 (درجه تجاری)/RK3568J (درجه صنعتی) به عنوان تراشه اصلی ، فناوری فرایند 22 نانومتر را اتخاذ می کند ، با حداکثر فرکانس 2.0GHz ، یکپارچه CAN-CORTEX CORTEX-A55 پردازنده و پردازنده گرافیک Malig522ee ، پشتیبانی از نمایشگرهای 4K و 10800P DOUDING DOUDING DOUDING DOUDING DOUDING. برای برنامه های هوش مصنوعی سبک استفاده می شود.

انواع مختلفی از حافظه و ذخیره سازی را برای انتخاب ، پیکربندی سخت افزاری روی تخته ، طیف گسترده ای از برنامه ها فراهم کنید

قدرت محاسبات NPU مستقل داخلی می تواند به 1Tops برسد (3568J 512macnpu است) ، می توان برای برنامه های هوش مصنوعی سبک وزن استفاده کرد.

این از رابط های ادغام بالا و غنی است و مجهز به درگاه های دو گیگ اترنت ، HDMI ، EDP ، 5minipcle ، SATA ، M.2 ، USB3.0 ، رابط صفحه نمایش MIPI ، رابط دوربین MIPI ، رابط صوتی و سایر محیط های پیرامونی است که می تواند نمایشنامه کاملی را ارائه دهد تا از عملکرد کامل استفاده کند.

به طور رسمی از تصاویر اصلی Andriod 11 ، Debain ، تصاویر سیستم عامل اوبونتو پشتیبانی می کند و می تواند در انواع مختلف برنامه های کاربردی اعمال شود.

منبع کاملاً باز ، ارائه آموزش های رسمی ، بسته های کامل توسعه درایور SDK ، طرح های طراحی و منابع دیگر ، می توانید به راحتی بدون پایان بن بست شروع به کار کنید.

ویژگی

1. آماده استفاده ، پشتیبانی از چندین سیستم عامل ، خواه توسعه یا سرگرمی ، می تواند به راحتی راضی شود!

2. رابط های دو گیگ اترنت ، از تنظیم ولتاژ پویا پشتیبانی کنید

3. NPU مستقل داخلی ، قدرت محاسبات می تواند به 512mac/1tops برسد

از تعویض یک کلیک از مدل های معماری اصلی پشتیبانی می کند ، می تواند برای برنامه های هوش مصنوعی سبک استفاده شود

4. قابلیت های تجزیه و تحلیل تصویر قدرتمند ، رمزگشایی آسان 4K از 4K@60 فریم H.264 \ H.265 \ VP9 رمزگشایی فرمت و فریم 1080p60 H.264 \ H.265 رمزگذاری

5 نمایش صفحه نمایش دوتایی ، با کیفیت بالا و قابل حمل

از صفحه نمایش صفحه نمایش دوگانه پشتیبانی کنید ، حداکثر فریم های 4K60 + 1080p60 فریم را به طور همزمان پشتیبانی کنید

با رابط های انبساط غنی برای رفع نیازهای مختلف خارجی

پارامترها

این مادربرد شامل صفحه اصلی RK3568/ RK3568J+ BAIDBOARD با فرم تخته به هیئت مدیره است. بنابراین صفحه پایه با صفحه اصلی RK3568/ RK3568J ما سازگار است.

پیکربندی سخت افزار تخته اصلی RK3568 BTB

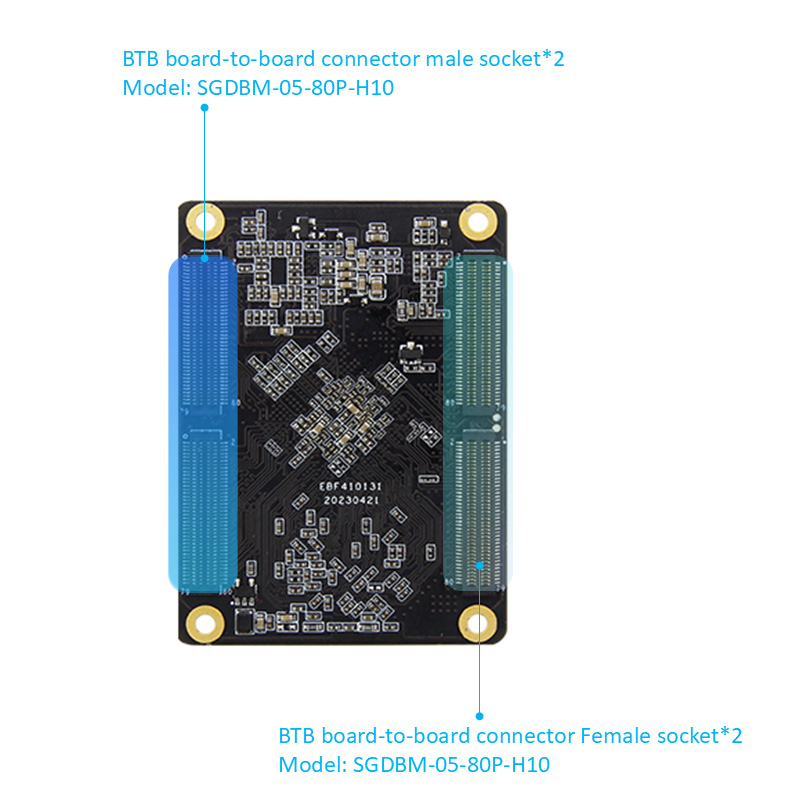

کانکتور: مرد: SGDBM-05-80P-H10 زن: SGDBF-05-80P-H30

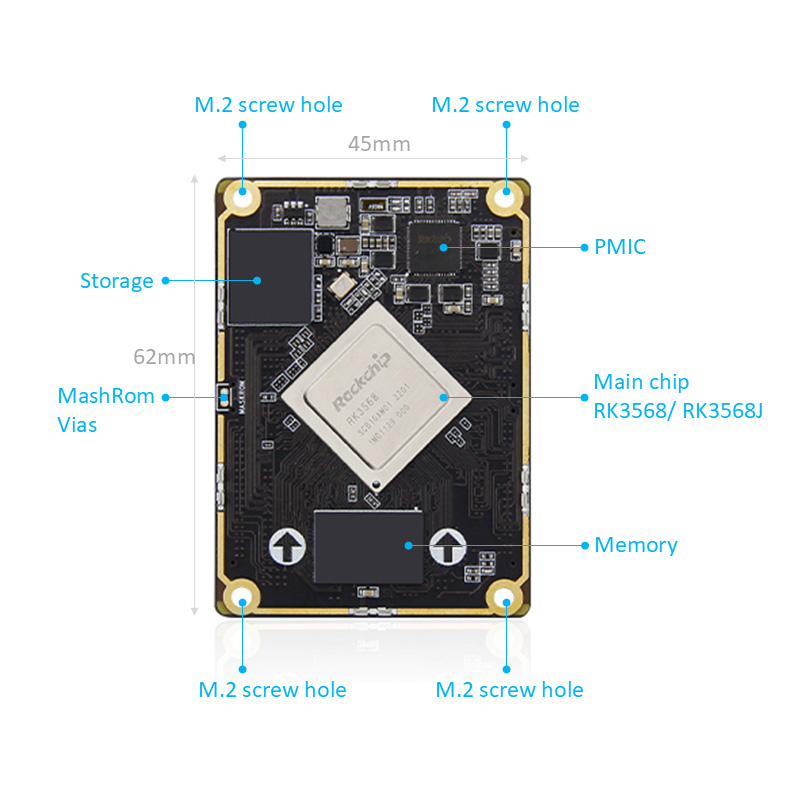

تراشه اصلی: RK3568/RK3568J (چهار هسته ای Cortex-A55 ، 2GHz ، Mali-G52)

IO: BTB منجر به 320 پین ، فاصله 0.5 میلی متری می شود ، منجر به همه I0 می شود

حافظه: 1/2/4/8 گیگابایتی ، LPDDR4/4X ، 1560MHz

ذخیره سازی: 8/32/64/128 گیگابایتی ، EMMC

پیکربندی سخت افزار RK3568 BTB Baseboard

کانکتور: مرد: SGDBM-05-80P-H10 زن: SGDBF-05-80P-H30

رابط برق: 12V@1A (1A و بالاتر) ورودی DC ، رابط DC

اترنت: بندر اترنت تطبیقی ​​10/100/1000 متر*2

HDMI: رابط صفحه نمایش HDMI2.0 ، از صفحه نمایش دو صفحه ای ، حداکثر رزولوشن 4096*2160@60Hz پشتیبانی می کند

MIPI-DSI: رابط صفحه نمایش MIPI*2 ، می توانید به صفحه نمایش Wildfire MIPI وصل کنید ، از صفحه نمایش صفحه نمایش دوگانه پشتیبانی کنید: حالت MIPI تک وضوح حداکثر 1920*1080@60Hz

MIPI-CSI: رابط دوربین MIPI*2 ، را می توان به دوربین IMX415/OV8858 وصل کرد

EDP: رابط صفحه نمایش EDP1.3*1 ، رابط لمسی EDP*1 ؛ از صفحه نمایش دو صفحه ای پشتیبانی کنید

USB2.0: نوع A رابط*3 (میزبان) ؛ رابط Type-C*1 (OTG) ، برای رابط سوزاندن سیستم عامل

USB3.0: نوع A رابط*1 (میزبان)

رابط M.2: درایو حالت جامد از نوع M.Key ، PCLE3.0*2 خط ؛ می توان در 2280 مشخصات درایو حالت جامد NVME وصل کرد

رابط PCLE: رابط Mini-Pcle ​​، می تواند با کارت شبکه WiFi تمام ارتفاع یا نیمه ارتفاع ، ماژول 4G یا سایر ماژول های رابط مینی پیکه استفاده شود

دارنده سیم کارت: عملکرد سیم کارت باید با ماژول 4G استفاده شود

رابط SATA: رابط SATA استاندارد*1 ؛ رابط منبع تغذیه SATA*1 ، از خروجی 12 ولت پشتیبانی می کند

CAN: CAN*2

ADC: رابط کسب ADC*1

پورت سریال: پورت سریال اشکال زدایی*1 (UART2) پارامتر پیش فرض 1500000-8-N-1 ؛ پورت سریال LVTTL*2 (UART7 & UART9) ؛ RS232*2 (UART7 & UART9) RS485*2 (UART3 و UART4)

نگهدارنده کارت TF: از سیستم بوت کارت Micro SD (TF) ، حداکثر 512 گیگابایت پشتیبانی می کند

صوتی: خروجی صوتی ، نگهدارنده صوتی 3.5 میلی متر*1 (سبز) ؛ ورودی صوتی ، نگهدارنده صوتی 3.5 میلی متر*1 (قرمز) ؛ رابط میکروفون میکروفون*رابط بلندگو 1 SPK*1 ، می توانید بلندگو قدرت 1W را وصل کنید

دکمه: دکمه پاور ؛ دکمه تنظیم مجدد ؛ دکمه بازیابی

گیرنده مادون قرمز: از عملکرد کنترل از راه دور مادون قرمز پشتیبانی می کند

RTC: سوکت برق RTC*1

رابط فن: از نصب فن 5 ولت برای خنک کننده پشتیبانی می کند
