هیئت توسعه RK3568

RK3568، پردازنده چهار هسته ای 64 بیتی Cortex-A55، با فرآیند لیتوگرافی 22 نانومتری، دارای فرکانس تا 2.0 گیگاهرتز است که عملکرد کارآمد و پایداری را برای پردازش داده های تجهیزات پشتیبان ارائه می دهد. گزینه های ذخیره سازی متنوعی وجود دارد که به مشتریان اجازه می دهد تا به سرعت تحقیق و تولید محصولات را پیاده سازی کنند. تا 8 گیگابایت رم با عرض 32 بیت و فرکانس تا 1600 مگاهرتز پشتیبانی می کند. این ECC از پیوند تمام داده‌ها پشتیبانی می‌کند، داده‌ها را ایمن‌تر و قابل اطمینان‌تر می‌کند و نیازهای اجرای برنامه‌های محصولات با حافظه بزرگ را برآورده می‌کند. این پردازنده با پردازنده گرافیکی دو هسته ای، VPU با کارایی بالا و NPU با کارایی بالا یکپارچه شده است. GPU از OpenGL ES3.2/2.0/1.1، Vulkan1.1 پشتیبانی می کند. VPU می تواند به رمزگشایی ویدیوی 4K 60 فریم در ثانیه H.265/H.264/VP9 و کدگذاری ویدیویی 1080P 100fps H.265/H.264 دست یابد. NPU از سوئیچینگ با یک کلیک چارچوب های اصلی مانند Caffe/TensorFlow پشتیبانی می کند.

ارسال استعلام    دانلود PDF

توضیحات محصول

مشخصات برد توسعه حفره تمبر Thinkcore TC-RK3568


بیانیه حق چاپ

حق چاپ این راهنما متعلق به شرکت فناوری Shenzhen Thinkcore است و کلیه حقوق محفوظ است. هیچ شرکت یا شخصی مجاز به استخراج بخشی یا تمام این راهنما نیست و متخلفان طبق قانون تحت پیگرد قانونی قرار خواهند گرفت.


توجه:

کتابچه راهنمای پلت فرم توسعه در فروش هر از چند گاهی به روز می شود، لطفا آخرین کتابچه راهنمای کاربر را از وب سایت www.think-core.com دانلود کنید یا با نماینده فروش شرکت ما تماس بگیرید، هیچ اطلاع دیگری وجود ندارد.


یادداشت انتشار

نسخه

تاریخ

نویسنده

شرح

Rev.01

04-08-2022

تجدید نظر



فصل 1. معرفی برد توسعه سوراخ تمبر TC-RK3568

خلاصه هیئت مدیره توسعه سوراخ تمبر TC-RK3568

TC-RK3568 Stamp Hole Board توسعه شامل TC-RK3568 Stamp Hole SOM و carrier baord است.

سیستم TC-RK3568 Stamp Hole روی ماژول مجهز به پردازنده 64 بیتی Rockchip RK3568 است که با پردازنده گرافیکی دو هسته ای و NPU با کارایی بالا پیکربندی شده است.


RK3568، پردازنده چهار هسته ای 64 بیتی Cortex-A55، با فرآیند لیتوگرافی 22 نانومتری، دارای فرکانس تا 2.0 گیگاهرتز است که عملکرد کارآمد و پایداری را برای پردازش داده های تجهیزات پشتیبان ارائه می دهد. گزینه های ذخیره سازی متنوعی وجود دارد که به مشتریان اجازه می دهد تا به سرعت تحقیق و تولید محصولات را پیاده سازی کنند. تا 8 گیگابایت رم با عرض 32 بیت و فرکانس تا 1600 مگاهرتز پشتیبانی می کند. این ECC از پیوند تمام داده‌ها پشتیبانی می‌کند، داده‌ها را ایمن‌تر و قابل اطمینان‌تر می‌کند و نیازهای اجرای برنامه‌های محصولات با حافظه بزرگ را برآورده می‌کند. این پردازنده با پردازنده گرافیکی دو هسته ای، VPU با عملکرد بالا و NPU با کارایی بالا یکپارچه شده است. GPU از OpenGL ES3.2/2.0/1.1، Vulkan1.1 پشتیبانی می کند. VPU می تواند به رمزگشایی ویدیوی 4K 60 فریم در ثانیه H.265/H.264/VP9 و کدگذاری ویدیویی 1080P 100fps H.265/H.264 دست یابد. NPU از سوئیچینگ با یک کلیک چارچوب های اصلی مانند Caffe/TensorFlow پشتیبانی می کند.


با رابط های ویدئویی MIPI-CSI x2، MIPI-DSI x2، HDMI2.0، EDP، می تواند تا سه خروجی صفحه نمایش با نمایشگرهای مختلف را پشتیبانی کند. ISP داخلی 8M از دوربین های دوگانه و HDR پشتیبانی می کند. رابط ورودی ویدیو را می توان به یک دوربین خارجی یا چند دوربین متصل کرد. این دستگاه مجهز به دو پورت اترنت تطبیقی ​​RJ45 گیگابیتی است که از طریق آن می توان به داده های شبکه داخلی و خارجی دسترسی پیدا کرد و انتقال داد و کارایی انتقال شبکه را بهبود می بخشد و نیازهای محصولات با پورت های شبکه متعدد مانند NVR و دروازه صنعتی را برآورده می کند.


برد حامل شامل بسیاری از رابط ها مانند پورت 4G LTE، USB3.0، USB2.0، PCIE، اترنت دوگانه، WIFI، بلوتوث، ورودی و خروجی صدا، خروجی HDMI، صفحه نمایش MIPI DSI، صفحه نمایش eDP، صفحه نمایش LVDS، MIPI CSI است. دوربین، اسلات کارت TF، RS485، RS232، TTL، CAN، خروجی برق، SATA و غیره

اندروید 11، سیستم عامل اوبونتو 18.04، سیستم عامل Debian و Linux Buildroot پشتیبانی می شوند. عملکرد پایدار و قابل اعتماد یک محیط سیستم ایمن و پایدار را برای تحقیق و تولید محصول فراهم می کند.

یک SDK کامل، اسناد توسعه، مثال‌ها، اسناد فناوری، آموزش‌ها و سایر منابع برای سفارشی‌سازی بیشتر برای کاربران ارائه شده است.


ویژگی های برد توسعه حفره تمبر TC-RK3568:

اندازه: 150 در 110 میلی متر.

رابط های غنی، می توانند به طور مستقیم در محصولات هوشمند مختلف برای تسهیل تکمیل محصولات استفاده شوند.

Android 11.0، اوبونتو 18.04 OS، Debian OS و Linux Buildroot پشتیبانی می شوند.


کاربرد

این برد می تواند به طور گسترده در NVR های هوشمند، پایانه های ابری، دروازه های اینترنت اشیا، کنترل صنعتی، محاسبات لبه، گیت های تشخیص چهره، NAS ها، کنسول های مرکزی خودرو و غیره استفاده شود.


پارامتر مشخصه

مشخصات فنی

CPU

RockChip RK3568، چهار هسته ای 64 بیتی Cortex-A55، فرآیند لیتوگرافی 22 نانومتری، فرکانس تا 2.0 گیگاهرتز

پردازنده گرافیکی

ARM G52 2EE

پشتیبانی از OpenGL ES 1.1/2.0/3.2، OpenCL 2.0، Vulkan 1.1

سخت افزار شتاب 2 بعدی با کارایی بالا تعبیه شده است

NPU

0.8Tops@INT8، شتاب دهنده هوش مصنوعی یکپارچه با عملکرد بالا RKNN NPU

پشتیبانی از سوئیچینگ با یک کلیک Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet

VPU

پشتیبانی از رمزگشایی ویدیوی 4K 60 فریم در ثانیه H.265/H.264/VP9

پشتیبانی از کدگذاری ویدیویی 1080P 100fps H.265/H.264

پشتیبانی از ISP 8M، پشتیبانی از HDR

رم

2 گیگابایت / 4 گیگابایت / 8 گیگابایت

ذخیره سازی

8 گیگابایت/16 گیگابایت/32 گیگابایت/64 گیگابایت/128 گیگابایت eMMC

پشتیبانی از SATA 3.0 x 1 (با 2.5â SSD/HDD گسترش دهید)

پشتیبانی از اسلات کارت TF x1 (با کارت TF گسترش دهید)

سیستم عامل سیستم

Android11/Linux Buildroot/Ubuntu/Debian


ویژگی های سخت افزاری

نمایش دادن

1 * HDMI2.0، از خروجی 4K@60fps پشتیبانی می کند

1 * MIPI DSI، پشتیبانی از خروجی 1920*1080@60fps

1 * LVDS، از خروجی 1920*1080@60fps پشتیبانی می کند

1 * eDP1.3، پشتیبانی از خروجی 2560x1600@60fps

شبکه محلی کابلی

پشتیبانی از دو پورت اترنت گیگابیتی (1000 مگابیت بر ثانیه)

وای فای

Mini PCIe برای اتصال 4G LTE

پشتیبانی از WiFi 6 (802.11 AX)

پشتیبانی از BT5.0

PCIE3.0

از رابط PCE3.0 پشتیبانی می کند

سمعی

1 * خروجی صوتی HDMI

1 * خروجی بلندگو

1 * خروجی گوشی

1 * ورودی صوتی میکروفون

دوربین

از رابط دوربین 1 کانال MIPI-CSI پشتیبانی می کند

از HDR پشتیبانی می کند، تصویر در نور پس زمینه یا شرایط نور شدید واضح باقی می ماند



یو اس بی

1 * هاست USB3.0، 4* هاست USB 2.0، 1 * USB3.0 OTG

SATA

1 * SATA، 6.0 گیگابیت بر ثانیه

سریال

1 * TTL، 2 * RS232، 1 * RS485

می توان

پشتیبانی از CAN2.0B، پشتیبانی از 1Mbps، 8Mbps

کارت TF

1 * اسلات کارت TF

دیگران

GPIO و ADC

اندازه

150mm*110mm


ولتاژ ورودی

12 ولت / 3 آمپر

دمای ذخیره سازی



-30~80

دمای عملیاتی

-20 ~ 60

رطوبت ذخیره سازی

10% ~ 80%

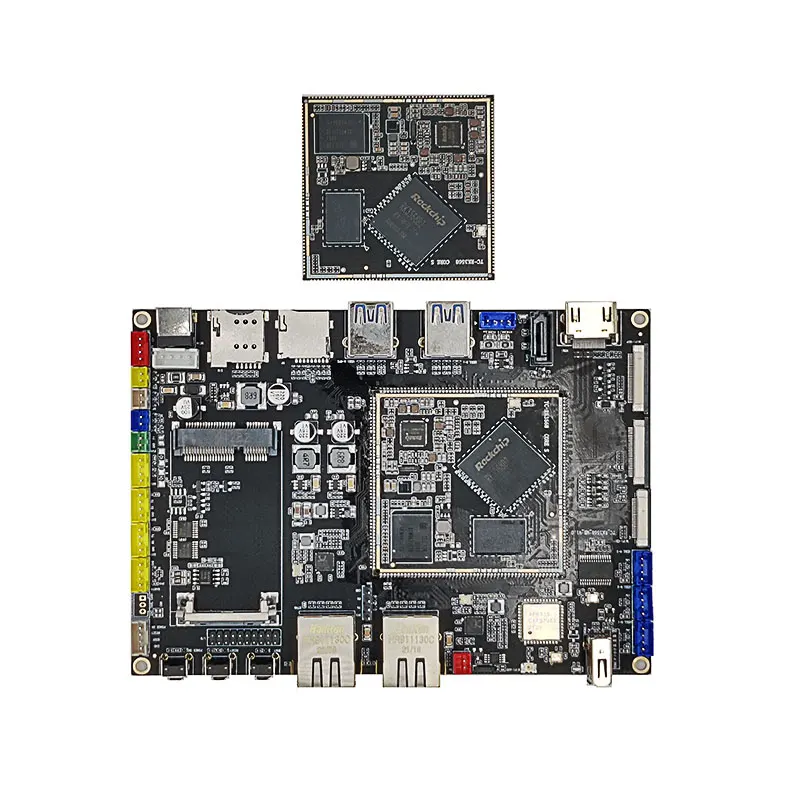

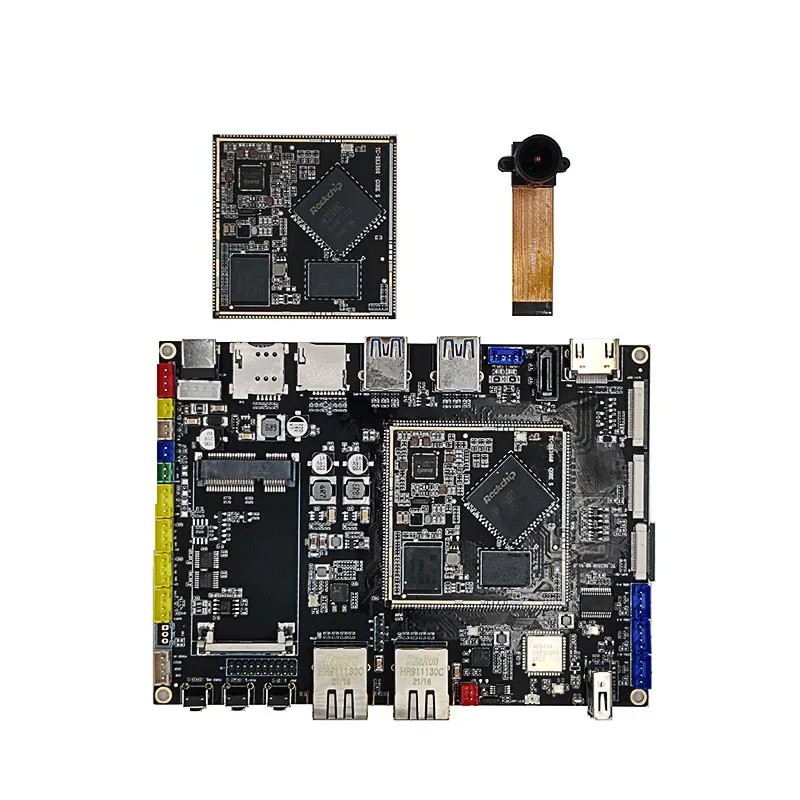

ظاهر SOM

جبهه SOM

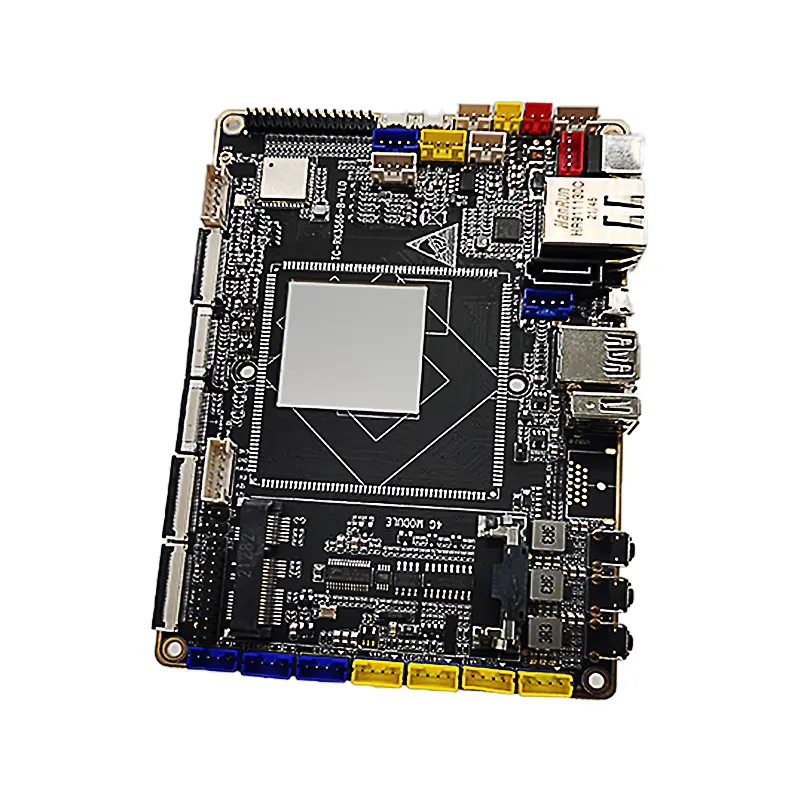

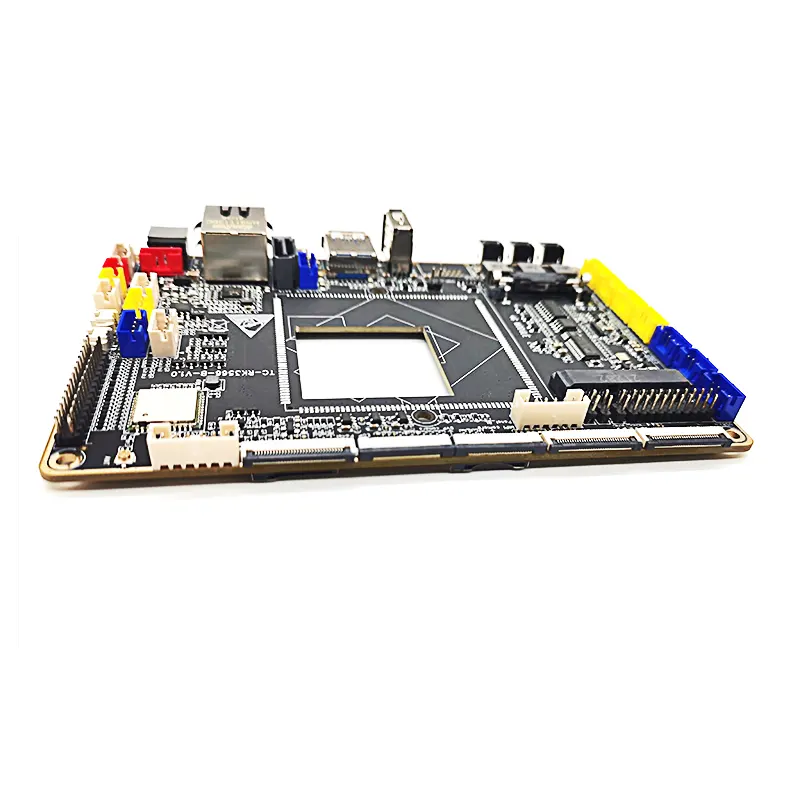

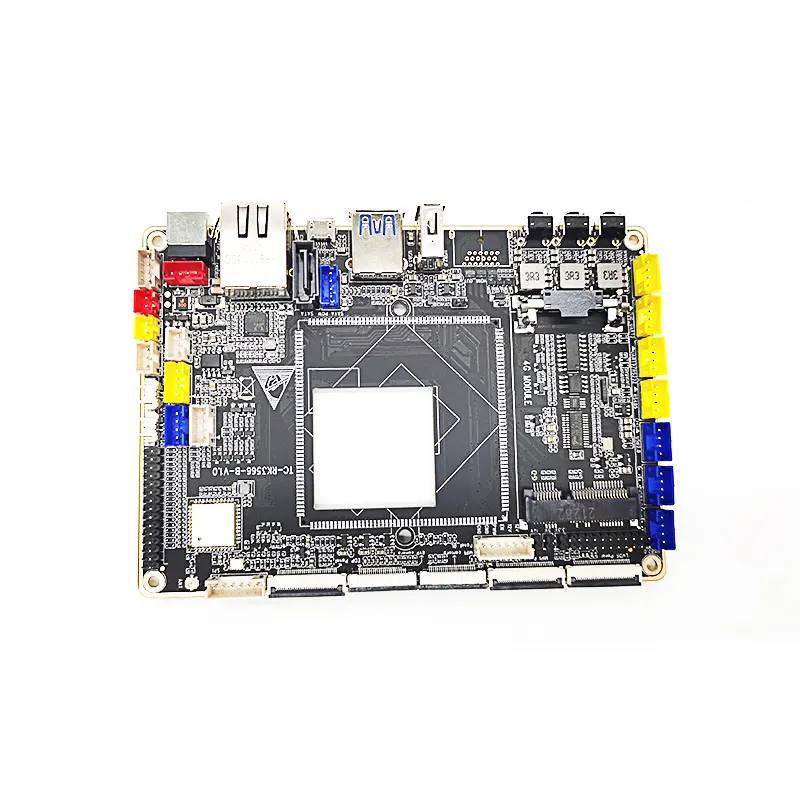

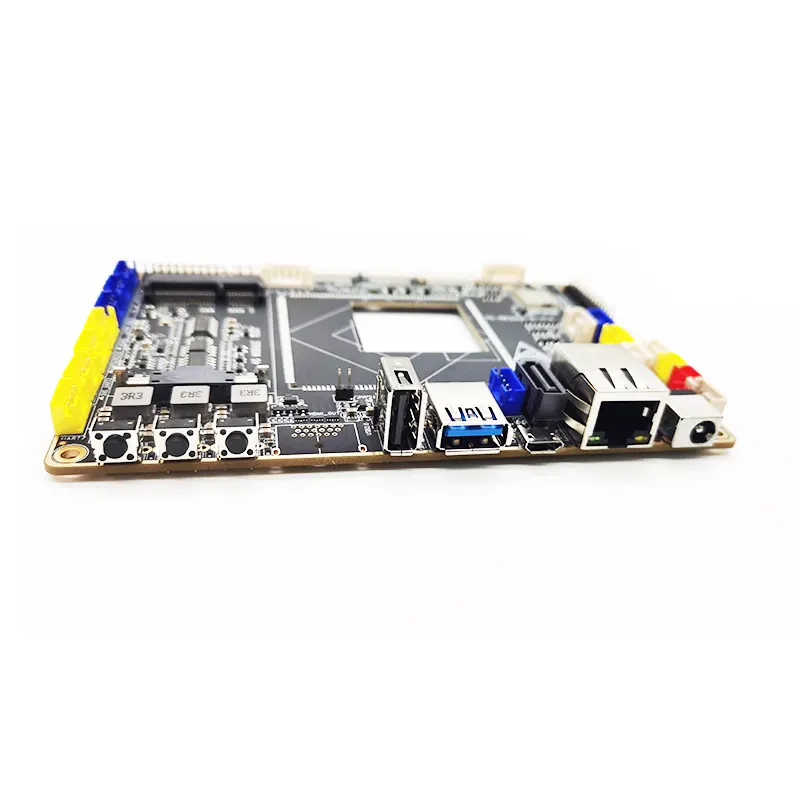

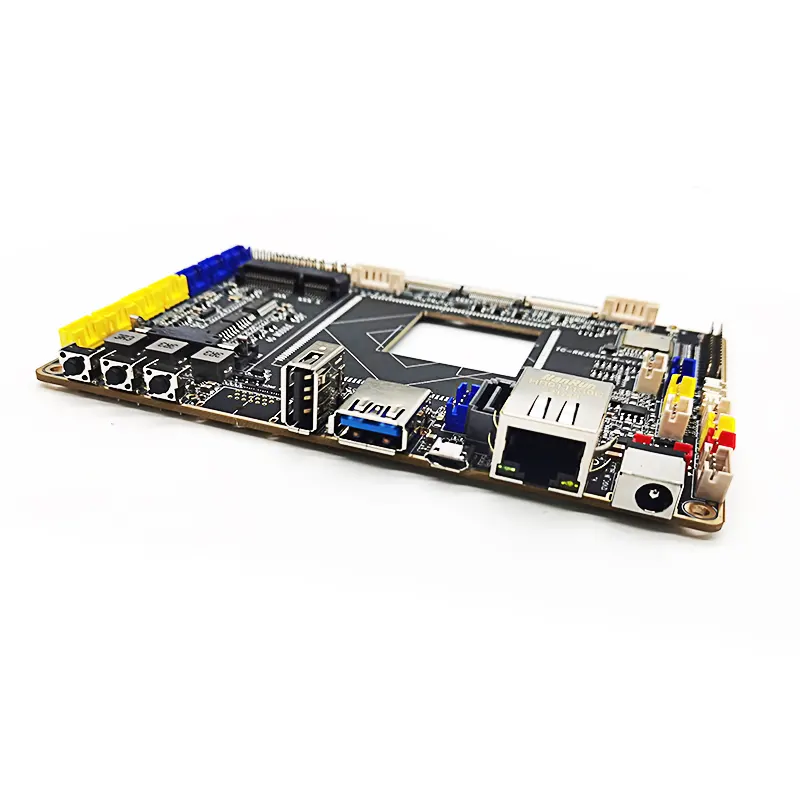

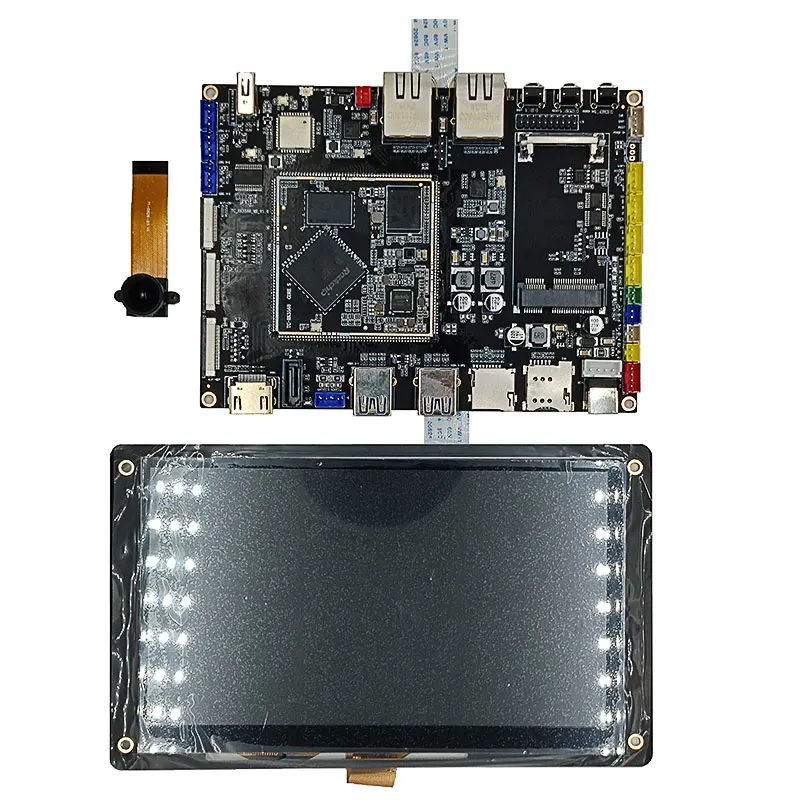

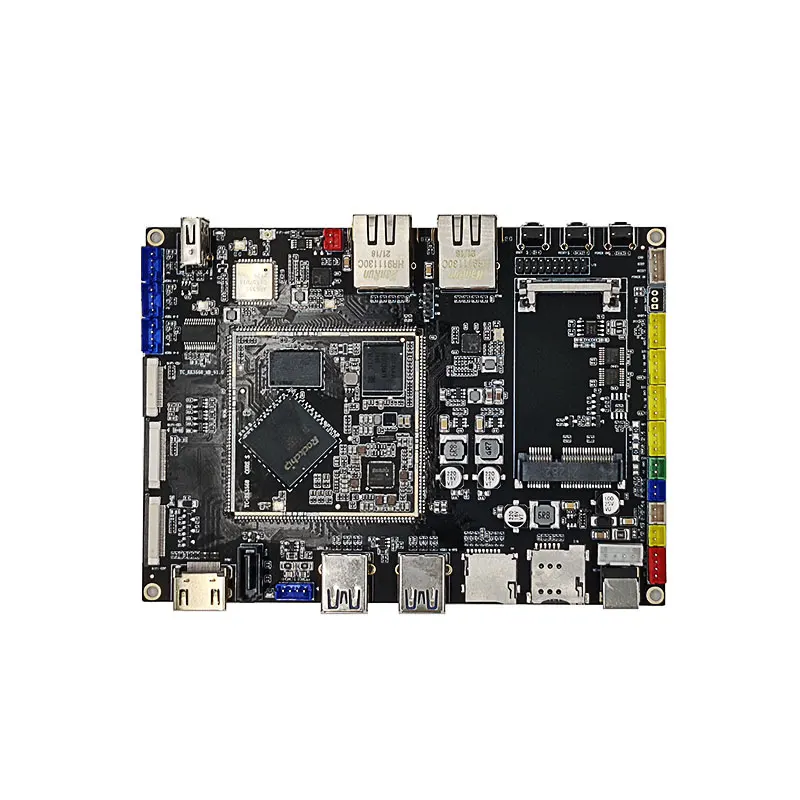

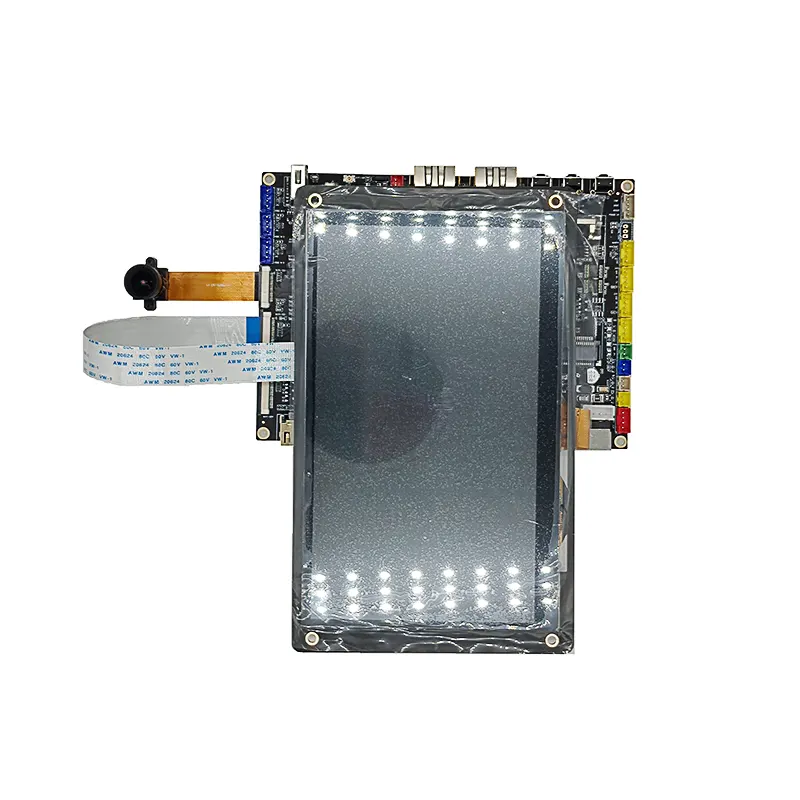

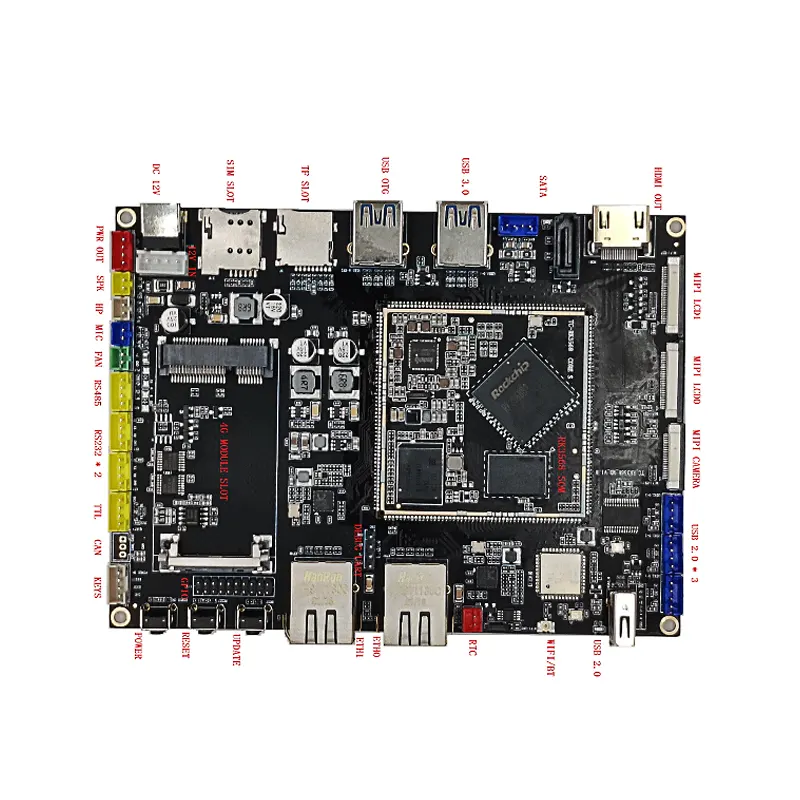

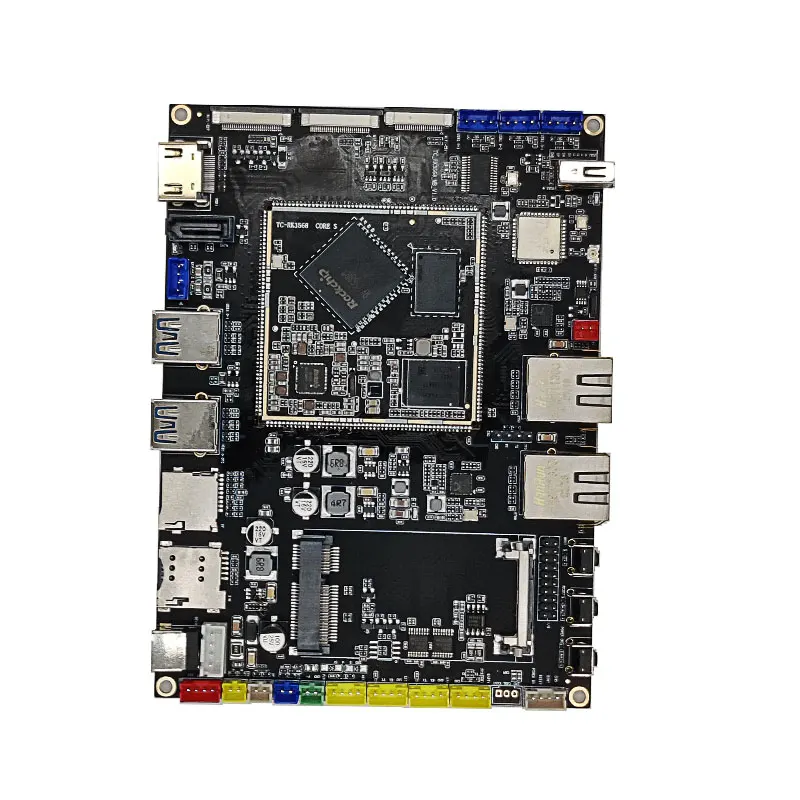

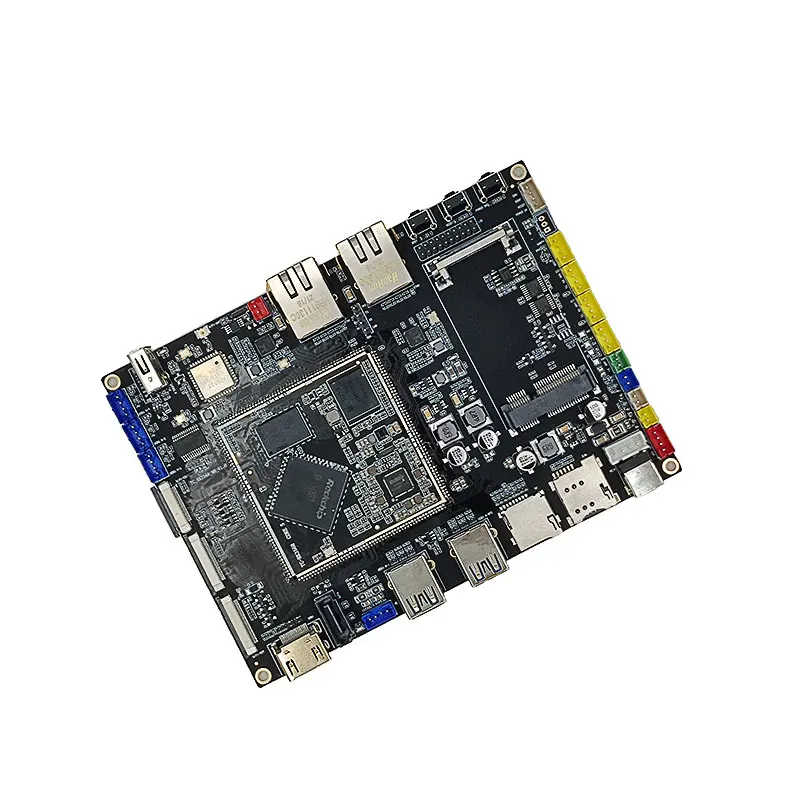

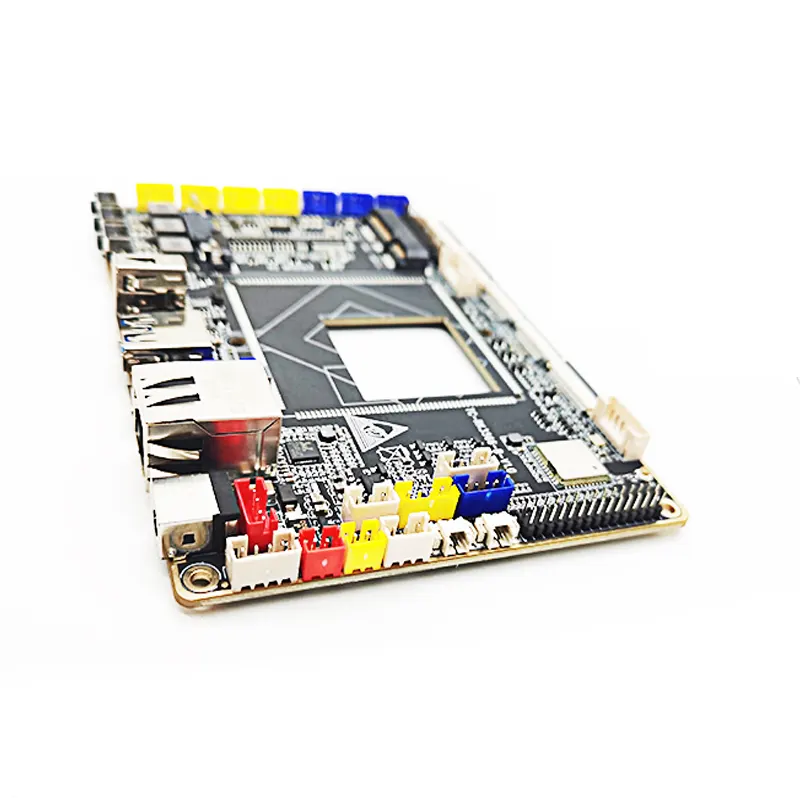

ظاهر هیئت توسعه


فصل 2. تعریف پین SOM

SOM PIN تعریف

پین

تعریف پین برد هسته

عملکرد پیش فرض

شرح عملکرد پیش فرض

IO Power

نوع پد کشش IO

1

VCC3V3_SYS

منبع تغذیه سیستم 3.3 ولت

ولتاژ ورودی 3.3 ولت



-

2

VCC3V3_SYS

منبع تغذیه سیستم 3.3 ولت

ولتاژ ورودی 3.3 ولت



-

3

GND

GND

GND



-

4

GND

GND

GND



-

5

SDMMC0_DET_L

SDMMC0_DET/SATA_CP_DET/PCIE30X1_CLKREQn_M0/GPIO0_A4_u

SDMMC0 ورودی را تشخیص می دهد

3.3 ولت

I/O UP

6

SDMMC0_D3

SDMMC0_D3/ARMJTAG_TMS/UART5_RTSn_M0/GPIO2_A0_u

پورت داده SDMMC0

3.3 ولت

I/O UP



7

SDMMC0_D2

SDMMC0_D2/ARMJTAG_TCK/UART5_CTSn_M0/GPIO1_D7_u

پورت داده SDMMC0

3.3 ولت

I/O UP



8

SDMMC0_D1

SDMMC0_D1/UART2_RX_M1/UART6_RX_M1/PWM9_M1/GPIO1_D6_u

پورت داده SDMMC0

3.3 ولت

I/O UP



9

SDMMC0_D0

SDMMC0_D0/UART2_TX_M1/UART6_TX_M1/PWM8_M1/GPIO1_D5_u

پورت داده SDMMC0

3.3 ولت

I/O UP



10

SDMMC0_CMD

SDMMC0_CMD/PWM10_M1/UART5_RX_M0/CAN0_TX_M1/GPIO2_A1_u

خروجی فرمان SDMMC0

3.3 ولت

I/O UP



11

SDMMC0_CLK

SDMMC0_CLK/TEST_CLKOUT/UART5_TX_M0/CAN0_RX_M1/GPIO2_A2_d

خروجی ساعت SDMMC0



3.3 ولت

I/O DOWN

12

RESETN

NPOR_U

تشخیص سیگنال بازنشانی

3.3 ولت

-

13

RK809_PWRON

روشن کردن

ورودی سیگنال روشن، کلید پاور اتصال خارجی، فعال کم است



-

14

بهبود

SARADC_VIN0

ورودی صفحه کلید AD

1.8 ولت

-

15

EXT_EN

EXT_EN

PMIC Power را فعال کنید



-

16

HPR_OUT

HPR_OUT

هدفون درست بیرون

3.3 ولت

-

17

HPL_OUT

HPL_OUT

هدفون کنار گذاشته شده

3.3 ولت

-

18

SPKP_OUT

SPKP_OUT

حرف بزن

5 ولت / 0.6 وات

-

19

SPKN_OUT

SPKN_OUT

حرف بزن-

5 ولت / 0.6 وات

-

20

MIC1_INN

MIC1_INN/MIC_R

MIC1_INN

3.3 ولت

-

21

MIC1_INP

MIC1_INP/MIC_L

MIC1_INP

3.3 ولت

-

22

HP_DET_L_GPIO3_C2

LCDC_VSYNC/VOP_BT1120_D14/SPI1_MISO_M1/UART5_TX_M1/I2S1_SDO3_M2/GPIO3_C2_d

تشخیص هدفون

3.3 ولت

I/O DOWN

23

SPK_CTL_H_GPIO3_C3

LCDC_DEN/VOP_BT1120_D15/SPI1_CLK_M1/UART5_RX_M1/I2S1_SCLK_RX_M2/GPIO3_C3_d



3.3 ولت

I/O DOWN

24

VCC3V3_SD

منبع تغذیه 3.3 ولت

ولتاژ خروجی 3.3 ولت برای کارت SD، جریان خروجی نامی 2A



-

25

VCC_3V3

منبع تغذیه 3.3 ولت

ولتاژ خروجی 3.3 ولت، جریان خروجی نامی 2A



-

26

VCC_1V8

منبع تغذیه 1.8 ولت

ولتاژ خروجی 1.8 ولت، جریان خروجی نامی 2.5 آمپر



-

27

PDM_SDI1_M0_ADC

I2S1_SDO3_M0/I2S1_SDI1_M0/PDM_SDI1_M0/PCIE20_PERSTn_M2/GPIO1_B2_d

PDM_SDI1_M0_ADC

3.3 ولت

IO DOWN

28

PDM_SDI2_M0_ADC

I2S1_SDO2_M0/I2S1_SDI2_M0/PDM_SDI2_M0/PCIE20_WAKEn_M2/ACODEC_ADC_SYNC/GPIO1_B1_d

PDM_SDI2_M0_ADC

3.3 ولت

IO DOWN

29

PDM_SDI3_M0_ADC

I2S1_SDO1_M0/I2S1_SDI3_M0/PDM_SDI3_M0/PCIE20_CLKREQn_M2/ACODEC_DAC_DATAR/GPIO1_B0_d

PDM_SDI3_M0_ADC

3.3 ولت

IO DOWN

30

PDM_CLK1_M0_ADC

I2S1_SCLK_RX_M0/UART4_RX_M0/PDM_CLK1_M0/SPDIF_TX_M0/GPIO1_A4_d

PDM_CLK1_M0_ADC

3.3 ولت

IO DOWN

31

GMAC0_TXD0

GMAC0_TXD0/UART1_RX_M0/GPIO2_B3_u

GMAC0 داده ها را انتقال می دهد

1.8 ولت

I/O UP

32

GMAC0_TXD1

GMAC0_TXD1/UART1_TX_M0/GPIO2_B4_u

GMAC0 داده ها را انتقال می دهد

1.8 ولت

I/O UP

33

GMAC0_TXD2

SDMMC1_D3/GMAC0_TXD2/UART7_TX_M0/GPIO2_A6_u

GMAC0 داده ها را انتقال می دهد

1.8 ولت

I/O UP

34

GMAC0_TXD3

SDMMC1_CMD/GMAC0_TXD3/UART9_RX_M0/GPIO2_A7_u

GMAC0 داده ها را انتقال می دهد

1.8 ولت

I/O UP

35

GMAC0_TXEN

GMAC0_TXEN/UART1_RTSn_M0/SPI1_CLK_M0/GPIO2_B5_u

انتقال GMAC0 را فعال کنید

1.8 ولت

I/O UP

36

GMAC0_TXCLK

SDMMC1_CLK/GMAC0_TXCLK/UART9_TX_M0/GPIO2_B0_d

ساعت انتقال GMAC0

1.8 ولت

I/O DOWN

37

GMAC0_RXD0

GMAC0_RXD0/UART1_CTSn_M0/SPI1_MISO_M0/GPIO2_B6_u

GMAC0 داده ها را دریافت می کند

1.8 ولت

I/O UP

38

GMAC0_RXD1

I2S2_SCLK_RX_M0/GMAC0_RXD1/UART6_RTSn_M0/SPI1_MOSI_M0/GPIO2_B7_d

GMAC0 داده ها را دریافت می کند

1.8 ولت

I/O DOWN

39

GMAC0_RXD2

SDMMC1_D0/GMAC0_RXD2/UART6_RX_M0/GPIO2_A3_u

GMAC0 داده ها را دریافت می کند

1.8 ولت

I/O UP

40

GMAC0_RXD3

SDMMC1_D1/GMAC0_RXD3/UART6_TX_M0/GPIO2_A4_u

GMAC0 داده ها را دریافت می کند

1.8 ولت

I/O UP

41

GMAC0_RXDV_CRS

I2S2_LRCK_RX_M0/GMAC0_RXDV_CRS/UART6_CTSn_M0/SPI1_CS0_M0/GPIO2_C0_d

سیگنال معتبر داده GMAC0 RX

1.8 ولت

I/O DOWN

42

GMAC0_RXCLK

SDMMC1_D2/GMAC0_RXCLK/UART7_RX_M0/GPIO2_A5_u

ساعت دریافت GMAC0

1.8 ولت

I/O UP

43

ETH0_REFCLKO_25M

I2S2_MCLK_M0/ETH0_REFCLKO_25M/UART7_RTSn_M0/SPI2_CLK_M0/GPIO2_C1_d

CPU ETH0_REF CLOCK OUTPUT_25MHz به PHY، NC پیش‌فرض

1.8 ولت

I/O DOWN

44

GMAC0_MCLKINOUT

I2S2_SCLK_TX_M0/GMAC0_MCLKINOUT/UART7_CTSn_M0/SPI2_MISO_M0/GPIO2_C2_d

ساعت خارجی GMAC0
ورودی

1.8 ولت

I/O DOWN

45

GMAC0_MDC

I2S2_LRCK_TX_M0/GMAC0_MDC/UART9_RTSn_M0/SPI2_MOSI_M0/GPIO2_C3_d

ساعت مدیریت MAC0

1.8 ولت

I/O DOWN

46

GMAC0_MDIO

I2S2_SDO_M0/GMAC0_MDIO/UART9_CTSn_M0/SPI2_CS0_M0/GPIO2_C4_d

فرمان مدیریت MAC0 و داده ها

1.8 ولت

I/O DOWN

47

GMAC0_RSTN_GPIO3_B7

LCDC_D21/VOP_BT1120_D12/GMAC1_TXD1_M0/I2C3_SDA_M1/PWM11_IR_M0/GPIO3_B6_d



3.3 ولت

IO DOWN

48

GMAC0_INT_PMEB_GPIO3_C0

LCDC_HSYNC/VOP_BT1120_D13/SPI1_MOSI_M1/PCIE20_PERSTn_M1/I2S1_SDO2_M2/GPIO3_C1_d



3.3 ولت

I/O DOWN

49

RTCTC_INT_L_GPIO0_D3

GPIO0_D3_d

RTC_IC_INT، فعال پایین

1.8 ولت

I/O DOWN

50

I2C5_SDA_M0

LCDC_D19/VOP_BT1120_D10/GMAC1_RXER_M0/I2C5_SDA_M0/PDM_SDI1_M2/GPIO3_B4_d

پورت سریال I2C 5

3.3 ولت

I/O DOWN

51

I2C5_SCL_M0

LCDC_D18/VOP_BT1120_D9/GMAC1_RXDV_CRS_M0/I2C5_SCL_M0/PDM_SDI0_M2/GPIO3_B3_d

پورت سریال I2C 5

3.3 ولت

I/O DOWN

52

PWM3_IR

PWM3_IR/EDP_HPDIN_M1/PCIE30X1_WAKEn_M0/MCU_JTAG_TMS/GPIO0_C2_d



3.3 ولت

I/O DOWN

53

CAN1_TX_M1

PWM15_IR_M1/SPI3_MOSI_M1/CAN1_TX_M1/PCIE30X2_WAKEn_M2/I2S3_SCLK_M1/GPIO4_C3_d

می تواند داده ها را انتقال دهد

3.3 ولت

I/O DOWN

54

CAN1_RX_M1

PWM14_M1/SPI3_CLK_M1/CAN1_RX_M1/PCIE30X2_CLKREQn_M2/I2S3_MCLK_M1/GPIO4_C2_d

می تواند داده ها را دریافت کند

3.3 ولت

I/O DOWN

55

UART2_RX_M0_DEBUG

UART2_RX_M0/GPIO0_D0_u

پورت سریال UART

3.3 ولت

I/O UP

56

UART2_TX_M0_DEBUG

UART2_TX_M0/GPIO0_D1_u

انتقال داده پورت سریال UART برای اشکال زدایی

3.3 ولت

I/O UP

57

UART3_RX_M1

LCDC_D23/PWM13_M0/GMAC1_MCLKINOUT_M0/UART3_RX_M1/PDM_SDI3_M2/GPIO3_C0_d

دریافت داده های پورت سریال UART

3.3 ولت

I/O DOWN

58

UART3_TX_M1

LCDC_D22/PWM12_M0/GMAC1_TXEN_M0/UART3_TX_M1/PDM_SDI2_M2/GPIO3_B7_d

انتقال داده پورت سریال UART

3.3 ولت

I/O DOWN

59

UART4_TX_M1

LCDC_D17/VOP_BT1120_D8/GMAC1_RXD1_M0/UART4_TX_M1/PWM9_M0/GPIO3_B2_d

انتقال داده پورت سریال UART

3.3 ولت

I/O DOWN

60

UART4_RX_M1

LCDC_D16/VOP_BT1120_D7/GMAC1_RXD0_M0/UART4_RX_M1/PWM8_M0/GPIO3_B1_d

دریافت داده های پورت سریال UART

3.3 ولت

I/O DOWN

61

UART9_RX_M1

PWM13_M1/SPI3_CS0_M1/SATA0_ACT_LED/UART9_RX_M1/I2S3_SDI_M1/GPIO4_C6_d

دریافت داده های پورت سریال UART

3.3 ولت

I/O DOWN

62

UART9_TX_M1

PWM12_M1/SPI3_MISO_M1/SATA1_ACT_LED/UART9_TX_M1/I2S3_SDO_M1/GPIO4_C5_d

انتقال داده پورت سریال UART

3.3 ولت

I/O DOWN

63

UART7_RX_M1

PWM15_IR_M0/SPDIF_TX_M1/GMAC1_MDIO_M0/UART7_RX_M1/I2S1_LRCK_RX_M2/GPIO3_C5_d

دریافت داده های پورت سریال UART

3.3 ولت

I/O DOWN

64

UART7_TX_M1

PWM14_M0/VOP_PWM_M1/GMAC1_MDC_M0/UART7_TX_M1/PDM_CLK1_M2/GPIO3_C4_d

انتقال داده پورت سریال UART

3.3 ولت

I/O DOWN

65

RS485_DIR_GPIO3_B5

LCDC_D20/VOP_BT1120_D11/GMAC1_TXD0_M0/I2C3_SCL_M1/PWM10_M0/GPIO3_B5_d

جهت داده RS485

3.3 ولت

I/O DOWN

66

DVP_PWREN0_H_GPIO0_B0

CLK32K_IN/CLK32K_OUT0/PCIE30X2_BUTTONRSTn/GPIO0_B0_u



3.3 ولت

I/O UP

67

WIFI_PWREN_L_GPIO0_C1

PWM2_M0/NPUAVS/UART0_TX/MCU_JTAG_TDI/GPIO0_C1_d



3.3 ولت

I/O DOWN

68

I2S3_SDI_M0

LCDC_D13/VOP_BT1120_CLK/GMAC1_TXCLK_M0/I2S3_SDI_M0/SDMMC2_CLK_M1/GPIO3_A6_d

I2S3_SDI

3.3 ولت

I/O DOWN

69

I2S3_SDO_M0

LCDC_D12/VOP_BT1120_D4/GMAC1_RXD3_M0/I2S3_SDO_M0/SDMMC2_CMD_M1/GPIO3_A5_d

I2S3_SDO

3.3 ولت

I/O DOWN

70

I2S3_LRCK_M0

LCDC_D11/VOP_BT1120_D3/GMAC1_RXD2_M0/I2S3_LRCK_M0/SDMMC2_D3_M1/GPIO3_A4_d

I2S3_LRCK

3.3 ولت

I/O DOWN

71

I2S3_SCLK_M0

LCDC_D10/VOP_BT1120_D2/GMAC1_TXD3_M0/I2S3_SCLK_M0/SDMMC2_D2_M1/GPIO3_A3_d

I2S3_SCLK

3.3 ولت

I/O DOWN

72

HOST_WAKE_BT_H_GPIO3_A2

LCDC_D9/VOP_BT1120_D1/GMAC1_TXD2_M0/I2S3_MCLK_M0/SDMMC2_D1_M1/GPIO3_A2_d

HOST_WAKE_BT

3.3 ولت

I/O DOWN

73

BT_WAKE_HOST_H_GPIO3_A1

LCDC_D8/VOP_BT1120_D0/SPI1_CS0_M1/PCIE30X1_PERSTn_M1/SDMMC2_D0_M1/GPIO3_A1_d

BT_WAKE_HOST

3.3 ولت

I/O DOWN

74

BT_REG_ON_H_GPIO3_A0

LCDC_CLK/VOP_BT656_CLK_M0/SPI2_CLK_M1/UART8_RX_M1/I2S1_SDO1_M2/GPIO3_A0_d

فعال کردن ماژول بلوتوث

3.3 ولت

I/O DOWN

75

UART8_RX_M0

CLK32K_OUT1/UART8_RX_M0/SPI1_CS1_M0/GPIO2_C6_d

دریافت داده های پورت سریال UART

1.8 ولت

I/O DOWN

76

UART8_TX_M0

I2S2_SDI_M0/GMAC0_RXER/UART8_TX_M0/SPI2_CS1_M0/GPIO2_C5_d

انتقال داده پورت سریال UART

1.8 ولت

I/O DOWN

77

UART8_CTSN_M0

SDMMC1_DET/I2C4_SCL_M1/UART8_CTSn_M0/CAN2_TX_M1/GPIO2_B2_u

UART8_CTSn_M0

1.8 ولت

I/O DOWN

78

UART8_RTSN_M0

SDMMC1_PWREN/I2C4_SDA_M1/UART8_RTSn_M0/CAN2_RX_M1/GPIO2_B1_d

UART8_RTSn_M0

1.8 ولت

I/O DOWN

79

WIFI_REG_ON_H_GPIO3_D5

CIF_D7/EBC_SDDO7/SDMMC2_PWREN_M0/I2S1_SDI3_M1/VOP_BT656_D7_M1/GPIO3_D5_d

WIFI_REG را فعال کنید

1.8 ولت

I/O DOWN

80

WIFI_WAKE_HOST_H_GPIO3_D4

CIF_D6/EBC_SDDO6/SDMMC2_DET_M0/I2S1_SDI2_M1/VOP_BT656_D6_M1/GPIO3_D4_d

میزبان بیدار شدن WIFI

1.8 ولت

I/O DOWN

81

SDMMC2_CLK_M0

CIF_D5/EBC_SDDO5/SDMMC2_CLK_M0/I2S1_SDI1_M1/VOP_BT656_D5_M1/GPIO3_D3_d

ساعت SDMMC2

1.8 ولت

I/O DOWN

82

SDMMC2_CMD_M0

CIF_D4/EBC_SDDO4/SDMMC2_CMD_M0/I2S1_SDI0_M1/VOP_BT656_D4_M1/GPIO3_D2_d

دستور SDMMC2

1.8 ولت

I/O DOWN

83

SDMMC2_D3_M0

CIF_D3/EBC_SDDO3/SDMMC2_D3_M0/I2S1_SDO0_M1/VOP_BT656_D3_M1/GPIO3_D1_d

داده های SDMMC2

1.8 ولت

I/O DOWN

84

SDMMC2_D2_M0

CIF_D2/EBC_SDDO2/SDMMC2_D2_M0/I2S1_LRCK_TX_M1/VOP_BT656_D2_M1/GPIO3_D0_d

داده های SDMMC2

1.8 ولت

I/O DOWN

85

SDMMC2_D1_M0

CIF_D1/EBC_SDDO1/SDMMC2_D1_M0/I2S1_SCLK_TX_M1/VOP_BT656_D1_M1/GPIO3_C7_d

داده های SDMMC2

1.8 ولت

I/O DOWN

86

SDMMC2_D0_M0

CIF_D0/EBC_SDDO0/SDMMC2_D0_M0/I2S1_MCLK_M1/VOP_BT656_D0_M1/GPIO3_C6_d

داده های SDMMC2

1.8 ولت

I/O DOWN

87

GMAC1_INT/PMEB_GPIO3_A7

LCDC_D14/VOP_BT1120_D5/GMAC1_RXCLK_M0/SDMMC2_DET_M1/GPIO3_A7_d



3.3 ولت

I/O DOWN

88

GMAC1_RSTN_GPIO3_B0

LCDC_D15/VOP_BT1120_D6/ETH1_REFCLKO_25M_M0/SDMMC2_PWREN_M1/GPIO3_B0_d



3.3 ولت

I/O DOWN

89

GMAC1_MDIO_M1

IF_VSYNC/EBC_SDOE/GMAC1_MDIO_M1/I2S2_SCLK_TX_M1/GPIO4_B7_d

فرمان مدیریت GMAC1 و داده ها

1.8 ولت

I/O DOWN

90

GMAC1_MDC_M1

CIF_HREF/EBC_SDLE/GMAC1_MDC_M1/UART1_RTSn_M1/I2S2_MCLK_M1/GPIO4_B6_d

ساعت مدیریتی GMAC1

1.8 ولت

I/O DOWN

91

GMAC1_MCLKINOUT_M1

CIF_CLKIN/EBC_SDCLK/GMAC1_MCLKINOUT_M1/UART1_CTSn_M1/I2S2_SCLK_RX_M1/GPIO4_C1_d

ساعت خارجی GMAC1
ورودی

1.8 ولت

I/O DOWN

92

ETH1_REFCLKO_25M_M1

I2C4_SCL_M0/EBC_GDOE/ETH1_REFCLKO_25M_M1/SPI3_CLK_M0/I2S2_SDO_M1/GPIO4_B3_d

خروجی ساعت ETH1

1.8 ولت

I/O DOWN

93

GMAC1_RXCLK_M1

CIF_D13/EBC_SDDO13/GMAC1_RXCLK_M1/UART7_RX_M2/PDM_SDI3_M1/GPIO4_A3_d

ساعت دریافت GMAC1

1.8 ولت

I/O DOWN

94

GMAC1_RXDV_CRS_M1

ISP_PRELIGHT_TRIG/EBC_SDCE3/GMAC1_RXDV_CRS_M1/I2S1_SDO2_M1/GPIO4_B1_d

سیگنال معتبر داده GMAC1 RX

1.8 ولت

I/O DOWN

95

GMAC1_RXD3_M1

CIF_D12/EBC_SDDO12/GMAC1_RXD3_M1/UART7_TX_M2/PDM_SDI2_M1/GPIO4_A2_d

GMAC1 داده ها را دریافت می کند

1.8 ولت

I/O DOWN

96

GMAC1_RXD2_M1

CIF_D11/EBC_SDDO11/GMAC1_RXD2_M1/PDM_SDI1_M1/GPIO4_A1_d

GMAC1 داده ها را دریافت می کند

1.8 ولت

I/O DOWN

97

GMAC1_RXD1_M1

CAM_CLKOUT1/EBC_SDCE2/GMAC1_RXD1_M1/SPI3_MISO_M0/I2S1_SDO1_M1/GPIO4_B0_d

GMAC1 داده ها را دریافت می کند

1.8 ولت

I/O DOWN

98

GMAC1_RXD0_M1

CAM_CLKOUT0/EBC_SDCE1/GMAC1_RXD0_M1/SPI3_CS1_M0/I2S1_LRCK_RX_M1/GPIO4_A7_d

GMAC1 داده ها را دریافت می کند

1.8 ولت

I/O DOWN

99

GMAC1_TXCLK_M1

CIF_D10/EBC_SDDO10/GMAC1_TXCLK_M1/PDM_CLK1_M1/GPIO4_A0_d

ساعت انتقال GMAC1

1.8 ولت

I/O DOWN

100

GMAC1_TXEN_M1

ISP_FLASHTRIGOUT/EBC_SDCE0/GMAC1_TXEN_M1/SPI3_CS0_M0/I2S1_SCLK_RX_M1/GPIO4_A6_d

انتقال GMAC1 را فعال کنید

1.8 ولت

I/O DOWN

101

GMAC1_TXD3_M1

CIF_D9/EBC_SDDO9/GMAC1_TXD3_M1/UART1_RX_M1/PDM_SDI0_M1/GPIO3_D7_d

GMAC1 داده ها را انتقال می دهد

1.8 ولت

I/O DOWN

102

GMAC1_TXD2_M1

CIF_D8/EBC_SDDO8/GMAC1_TXD2_M1/UART1_TX_M1/PDM_CLK0_M1/GPIO3_D6_d

GMAC1 داده ها را انتقال می دهد

1.8 ولت

I/O DOWN

103

GMAC1_TXD1_M1

CIF_D15/EBC_SDDO15/GMAC1_TXD1_M1/UART9_RX_M2/I2S2_LRCK_RX_M1/GPIO4_A5_d

GMAC1 داده ها را انتقال می دهد

1.8 ولت

I/O DOWN

104

GMAC1_TXD0_M1

CIF_D14/EBC_SDDO14/GMAC1_TXD0_M1/UART9_TX_M2/I2S2_LRCK_TX_M1/GPIO4_A4_d

GMAC1 داده ها را انتقال می دهد

1.8 ولت

I/O DOWN

105

TP_RST_L_GPIO0_B6

I2C2_SDA_M0/SPI0_MOSI_M0/PCIE20_PERSTn_M0/PWM2_M1/GPIO0_B6_u

تنظیم مجدد صفحه لمسی

3.3 ولت

I/O UP



106

TP_INT_L_GPIO0_B5

I2C2_SCL_M0/SPI0_CLK_M0/PCIE20_WAKEn_M0/PWM1_M1/GPIO0_B5_u

صفحه لمسی ورودی داده را قطع می کند

3.3 ولت

I/O UP

107

I2C1_SDA_TP

I2C1_SDA/CAN0_RX_M0/PCIE20_BUTTONRSTn/MCU_JTAG_TCK/GPIO0_B4_u

پورت سریال I2C 1

3.3 ولت

I/O UP

108

I2C1_SCL_TP

I2C1_SCL/CAN0_TX_M0/PCIE30X1_BUTTONRSTn/MCU_JTAG_TDO/GPIO0_B3_u

پورت سریال I2C 1

3.3 ولت

I/O UP

109

I2C3_SCL_M0

I2C3_SCL_M0/UART3_TX_M0/CAN1_TX_M0/AUDIOPWM_LOUT_N/ACODEC_ADC_CLK/GPIO1_A1_u

پورت سریال I2C 3

3.3 ولت

I/O UP

110

I2C3_SDA_M0

I2C3_SDA_M0/UART3_RX_M0/CAN1_RX_M0/AUDIOPWM_LOUT_P/ACODEC_ADC_DATA/GPIO1_A0_u

پورت سریال I2C 3

3.3 ولت

I/O UP

111

I2C2_SCL_M1

I2C2_SCL_M1/EBC_SDSHR/CAN2_TX_M0/I2S1_SDO3_M1/GPIO4_B5_d

پورت سریال I2C 2

1.8 ولت

I/O DOWN

112

I2C2_SDA_M1

I2C2_SDA_M1/EBC_GDSP/CAN2_RX_M0/ISP_FLASH_TRIGIN/VOP_BT656_CLK_M1/GPIO4_B4_d

پورت سریال I2C 2

1.8 ولت

I/O DOWN

113

MIPI_CAM1_PDN_L_GPIO3_D3

LCDC_D1/VOP_BT656_D1_M0/SPI0_MOSI_M1/PCIE20_WAKEn_M1/I2S1_SCLK_TX_M2/GPIO2_D1_d

خاموش شدن دوربین 1

3.3 ولت

I/O DOWN

114

MIPI_CAM1_RST_L_GPIO3_D2

LCDC_D0/VOP_BT656_D0_M0/SPI0_MISO_M1/PCIE20_CLKREQn_M1/I2S1_MCLK_M2/GPIO2_D0_d

تنظیم مجدد دوربین 1

3.3 ولت

I/O DOWN

115

MIPI_CAM0_RST_L_GPIO3_D4

LCDC_D2/VOP_BT656_D2_M0/SPI0_CS0_M1/PCIE30X1_CLKREQn_M1/I2S1_LRCK_TX_M2/GPIO2_D2_d

تنظیم مجدد Camera0

3.3 ولت

I/O DOWN

116

MIPI_CAM0_PDN_L_GPIO3_D5

LCDC_D3/VOP_BT656_D3_M0/SPI0_CLK_M1/PCIE30X1_WAKEn_M1/I2S1_SDI0_M2/GPIO2_D3_d

خاموش شدن Camera0

3.3 ولت

I/O DOWN

117

USB2_HOST2_DM

USB2_HOST2_DM

USB2_HOST2_DM

3.3 ولت

-

118

USB2_HOST2_DP

USB2_HOST2_DP

USB2_HOST2_DP

3.3 ولت

-

119

USB2_HOST3_DM

USB2_HOST3_DM

USB2_HOST3_DM

3.3 ولت

-

120

USB2_HOST3_DP

USB2_HOST3_DP

USB2_HOST3_DP

3.3 ولت

-

121

REFCLK_OUT

REFCLK_OUT/GPIO0_A0_d

خروجی ساعت برای دوربین

3.3 ولت

I/O DOWN

122

CIF_CLKOUT

CIF_CLKOUT/EBC_GDCLK/PWM11_IR_M1/GPIO4_C0_d

ساعت CIF خاموش است

1.8 ولت

I/O DOWN

123

MIPI_CSI_RX_D3P

MIPI_CSI_RX_D3P

MIPI_CSI_RX_D3P

1.8 ولت

-

124

MIPI_CSI_RX_D3N

MIPI_CSI_RX_D3N

MIPI_CSI_RX_D3N

1.8 ولت

-

125

MIPI_CSI_RX_D2P

MIPI_CSI_RX_D2P

MIPI_CSI_RX_D2P

1.8 ولت

-

126

MIPI_CSI_RX_D2N

MIPI_CSI_RX_D2N

MIPI_CSI_RX_D2N

1.8 ولت

-

127

MIPI_CSI_RX_CLK1P

MIPI_CSI_RX_CLK1P

MIPI_CSI_RX_CLK1P

1.8 ولت

-

128

MIPI_CSI_RX_CLK1N

MIPI_CSI_RX_CLK1N

MIPI_CSI_RX_CLK1N

1.8 ولت

-

129

MIPI_CSI_RX_CLK0P

MIPI_CSI_RX_CLK0P

MIPI_CSI_RX_CLK0P

1.8 ولت

-

130

MIPI_CSI_RX_CLK0N

MIPI_CSI_RX_CLK0N

MIPI_CSI_RX_CLK0N

1.8 ولت

-

131

MIPI_CSI_RX_D1P

MIPI_CSI_RX_D1P

MIPI_CSI_RX_D1P

1.8 ولت

-

132

MIPI_CSI_RX_D1N

MIPI_CSI_RX_D1N

MIPI_CSI_RX_D1N

1.8 ولت

-

133

MIPI_CSI_RX_D0P

MIPI_CSI_RX_D0P

MIPI_CSI_RX_D0P

1.8 ولت

-

134

MIPI_CSI_RX_D0N

MIPI_CSI_RX_D0N

MIPI_CSI_RX_D0N

1.8 ولت

-

135

LCD1_PWREN_H_GPIO0_C5

PWM6/SPI0_MISO_M0/PCIE30X2_WAKEn_M0/GPIO0_C5_d

روشن کردن برق LCD

3.3 ولت

I/O DOWN

136

LCD1_BL_PWM5

PWM5/SPI0_CS1_M0/UART0_RTSn/GPIO0_C4_d

نور پس زمینه LCD PWM

3.3 ولت

I/O DOWN

137

LCD1_BL_PWM4

PWM4/VOP_PWM_M0/PCIE30X1_PERSTn_M0/MCU_JTAG_TRSTn/GPIO0_C3_d

نور پس زمینه LCD PWM

3.3 ولت

I/O DOWN

138

LCD0_PWREN_H_GPIO0_C7

HDMITX_CEC_M1/PWM0_M1/UART0_CTSn/GPIO0_C7_d

روشن کردن برق LCD

3.3 ولت

I/O DOWN

139

MIPI_DSI_TX0_D3P/LVDS_TX0_D3P

MIPI_DSI_TX0_D3P/LVDS_TX0_D3P

MIPI_DSI_TX0_D3P/LVDS_TX0_D3P

1.8 ولت

-

140

MIPI_DSI_TX0_D3P/LVDS_TX0_D3N

MIPI_DSI_TX0_D3P/LVDS_TX0_D3N

MIPI_DSI_TX0_D3P/LVDS_TX0_D3N

1.8 ولت

-

141

MIPI_DSI_TX0_D3P/LVDS_TX0_D2P

MIPI_DSI_TX0_D3P/LVDS_TX0_D2P

MIPI_DSI_TX0_D3P/LVDS_TX0_D2P

1.8 ولت

-

142

MIPI_DSI_TX0_D3P/LVDS_TX0_D2N

MIPI_DSI_TX0_D3P/LVDS_TX0_D2N

MIPI_DSI_TX0_D3P/LVDS_TX0_D2N

1.8 ولت

-

143

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP

1.8 ولت

-

144

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN

1.8 ولت

-

145

MIPI_DSI_TX0_D3P/LVDS_TX0_D1P

MIPI_DSI_TX0_D3P/LVDS_TX0_D1P

MIPI_DSI_TX0_D3P/LVDS_TX0_D1P

1.8 ولت

-

146

MIPI_DSI_TX0_D3P/LVDS_TX0_D1N

MIPI_DSI_TX0_D3P/LVDS_TX0_D1N

MIPI_DSI_TX0_D3P/LVDS_TX0_D1N

1.8 ولت

-

147

MIPI_DSI_TX0_D3P/LVDS_TX0_D0P

MIPI_DSI_TX0_D3P/LVDS_TX0_D0P

MIPI_DSI_TX0_D3P/LVDS_TX0_D0P

1.8 ولت

-

148

MIPI_DSI_TX0_D3P/LVDS_TX0_D0N

MIPI_DSI_TX0_D3P/LVDS_TX0_D0N

MIPI_DSI_TX0_D3P/LVDS_TX0_D0N

1.8 ولت

-

149

HDMI_TXCLKN_PORT

HDMI_TX_CLKN

HDMI_TX2CLKN_PORT، و مقاومت سری 2.2R

1.8 ولت

-

150

HDMI_TXCLKP_PORT

HDMI_TX_CLKP

HDMI_TXCLKP_PORT، و مقاومت سری 2.2R

1.8 ولت

-

151

HDMI_TX0N_PORT

HDMI_TX_D0N

HDMI_TX0N_PORT و مقاومت سری 2.2R

1.8 ولت

-

152

HDMI_TX0P_PORT

HDMI_TX_D0P

HDMI_TX0P_PORT، و مقاومت سری 2.2R

1.8 ولت

-

153

HDMI_TX1N_PORT

HDMI_TX_D1N

HDMI_TX1N_PORT، و مقاومت سری 2.2R

1.8 ولت

-

154

HDMI_TX1P_PORT

HDMI_TX_D1P

HDMI_TX1P_PORT، و مقاومت سری 2.2R

1.8 ولت

-

155

HDMI_TX2N_PORT

HDMI_TX_D2N

HDMI_TX2N_PORT، و مقاومت سری 2.2R

1.8 ولت

-

156

HDMI_TX2P_PORT

HDMI_TX_D2P

HDMI_TX2P_PORT، و مقاومت سری 2.2R

1.8 ولت

-

157

HDMITX_SCL

HDMITX_SCL/I2C5_SCL_M1/GPIO4_C7_u

پورت سریال I2C برای HDMI

3.3 ولت

I/O UP

158

HDMITC_SDA

HDMITX_SDA/I2C5_SDA_M1/GPIO4_D0_u

پورت سریال I2C برای HDMI

3.3 ولت

I/O UP

159

HDMITX_CEC_M0

HDMITX_CEC_M0/SPI3_CS1_M1/GPIO4_D1_u

HDMITX_CEC

3.3 ولت

I/O UP

160

HDMI_TX_HPDIN

HDMI_TX_HPDIN

دوشاخه گرم HDMI_TX

1.8 ولت

-

161

PCIE30X2_CLKREQN_M1

LCDC_D4/VOP_BT656_D4_M0/SPI2_CS1_M1/PCIE30X2_CLKREQn_M1/I2S1_SDI1_M2/GPIO2_D4_d

PCIE30X2_CLKREQn

3.3

I/O DOWN

162

PCIE30X2_WAKEN_M1

LCDC_D5/VOP_BT656_D5_M0/SPI2_CS0_M1/PCIE30X2_WAKEn_M1/I2S1_SDI2_M2/GPIO2_D5_d

PCIE30X2_WAKEn

3.3 ولت

I/O DOWN

163

PCIE30X2_PERSTN_M1

LCDC_D6/VOP_BT656_D6_M0/SPI2_MOSI_M1/PCIE30X2_PERSTn_M1/I2S1_SDI3_M2/GPIO2_D6_d

تنظیم مجدد PCIE30X2

3.3 ولت

I/O DOWN

164

PCIE30X2_PRSNT_L_GPIO2_D7

LCDC_D7/VOP_BT656_D7_M0/SPI2_MISO_M1/UART8_TX_M1/I2S1_SDO0_M2/GPIO2_D7_d

میزبان بیدار PCIE30X2

3.3 ولت

I/O DOWN

165

PCIE_PWREN_H_GPIO0_D4

GPIO0_D4_d

فعال کردن برق PCIE

1.8 ولت

I/O DOWN

166

PCIE30_RX1N

PCIE30_RX1N

PCIE30_RX1N

1.8 ولت

-

167

PCIE30_RX1P

PCIE30_RX1P

PCIE30_RX1P

1.8 ولت

-

168

PCIE30_RX0N

PCIE30_RX0N

PCIE30_RX0N

1.8 ولت

-

169

PCIE30_RX0P

PCIE30_RX0P

PCIE30_RX0P

1.8 ولت

-

170

PCIE30_TX1N

PCIE30_TX1N

PCIE30_TX1N

1.8 ولت

-

171

PCIE30_TX1P

PCIE30_TX1P

PCIE30_TX1P

1.8 ولت

-

172

PCIE30_TX0N

PCIE30_TX0N

PCIE30_TX0N

1.8 ولت

-

173

PCIE30_TX0P

PCIE30_TX0P

PCIE30_TX0P

1.8 ولت

-

174

PCIE30_REFCLKN_IN

PCIE30_REFCLKN_IN

PCIE30_REFCLKN_IN

1.8 ولت

-

175

PCIE30_REFCLKP_IN

PCIE30_REFCLKP_IN

PCIE30_REFCLKP_IN

1.8 ولت

-

176

PCIE20_REFCLKN

PCIE20_REFCLKN

PCIE20_REFCLKN

1.8 ولت

-

177

PCIE20_REFCLKP

PCIE20_REFCLKP

PCIE20_REFCLKP

1.8 ولت

-

178

SATA2_RXN

PCIE20_RXN/SATA2_RXN/QSGMII_RXN_M1

SATA2_RXN

1.8 ولت

-

179

SATA2_RXP

PCIE20_RXP/SATA2_RXP/QSGMII_RXP_M1

SATA2_RXP

1.8 ولت

-

180

SATA2_TXN

PCIE20_TXN/SATA2_TXN/QSGMII_TXN_M1

SATA2_TXN

1.8 ولت

-

181

SATA2_TXP

PCIE20_TXP/SATA2_TXP/QSGMII_TXP_M1

SATA2_TXP

1.8 ولت

-

182

SATA2_ACT_LED

EDP_HPDIN_M0/SPDIF_TX_M2/SATA2_ACT_LED/PCIE30X2_PERSTn_M2/I2S3_LRCK_M1/GPIO4_C4_d

SATA فعال نشان می دهد

3.3 ولت

I/O DOWN

183

USB3_HOST1_SSTXP

USB3_HOST1_SSTXP/SATA1_TXP/QSGMII_TXP_M0

USB3_HOST1_SSTXP

1.8 ولت

-

184

USB3_HOST1_SSTXN

USB3_HOST1_SSTXN/SATA1_TXN/QSGMII_TXN_M0

USB3_HOST1_SSTXN

1.8 ولت

-

185

USB3_HOST1_SSRXP

USB3_HOST1_SSRXP/SATA1_RXP/QSGMII_RXP_M0

USB3_HOST1_SSRXP

1.8 ولت

-

186

USB3_HOST1_SSRXN

USB3_HOST1_SSRXN/SATA1_RXN/QSGMII_RXN_M0

USB3_HOST1_SSRXN

1.8 ولت

-

187

USB3_HOST1_DM

USB3_HOST1_DM

USB3_HOST1_DM

3.3 ولت

-

188

USB3_HOST1_DP

USB3_HOST1_DP

USB3_HOST1_DP

3.3 ولت

-

189

USB3_OTG0_SSTXP

USB3_OTG0_SSTXP/SATA0_TXP

USB3_OTG0_SSTXP

1.8 ولت

-

190

USB3_OTG0_SSTXN

USB3_OTG0_SSTXN/SATA0_TXN

USB3_OTG0_SSTXN

1.8 ولت

-

191

USB3_OTG0_SSRXP

USB3_OTG0_SSRXP/SATA0_RXP

USB3_OTG0_SSRXP

1.8 ولت

-

192

USB3_OTG0_SSRXN

USB3_OTG0_SSRXN/SATA0_RXN

USB3_OTG0_SSRXN

1.8 ولت

-

193

USB3_OTG0_DM

USB3_OTG0_DM

USB3_OTG0_DM

3.3 ولت

-

194

USB3_OTG0_DP

USB3_OTG0_DP

USB3_OTG0_DP

3.3 ولت

-

195

USB3_OTG0_ID

USB3_OTG0_ID

USB3_OTG0_ID

3.3 ولت

-

196

USB3_OTG0_VBUSDET

USB3_OTG0_VBUSDET

تشخیص USB3_OTG0_VBUS

3.3 ولت

-

197

USB_HOST_PWREN_H_GPIO0_A6

GPU_PWREN/SATA_CP_POD/PCIE30X2_CLKREQn_M0/GPIO0_A6_d

برق میزبان USB را فعال کنید

3.3 ولت

I/O DOWN

198

USB_OTG_PWREN_H_GPIO0_A5

SDMMC0_PWREN/SATA_MP_SWITCH/PCIE20_CLKREQn_M0/GPIO0_A5_d

USB OTG را فعال کنید

3.3 ولت

I/O DOWN

199

DSI_TX1_D3N/EDP_TX_D3N

MIPI_DSI_TX1_D3N/EDP_TX_D3N

MIPI_DSI_TX1_D3N/EDP_TX_D3N

1.8 ولت

-

200

DSI_TX1_D3P/EDP_TX_D3P

MIPI_DSI_TX1_D3P/EDP_TX_D3P

MIPI_DSI_TX1_D3P/EDP_TX_D3P

1.8 ولت

-

201

DSI_TX1_D2N/EDP_TX_D2N

MIPI_DSI_TX1_D2N/EDP_TX_D2N

MIPI_DSI_TX1_D2N/EDP_TX_D2N

1.8 ولت

-

202

DSI_TX1_D2P/EDP_TX_D2P

MIPI_DSI_TX1_D2P/EDP_TX_D2P

MIPI_DSI_TX1_D2P/EDP_TX_D2P

1.8 ولت

-

203

DSI_TX1_D1N/EDP_TX_D1N

MIPI_DSI_TX1_D1N/EDP_TX_D1N

MIPI_DSI_TX1_D1N/EDP_TX_D1N

1.8 ولت

-

204

DSI_TX1_D1P/EDP_TX_D1P

MIPI_DSI_TX1_D1P/EDP_TX_D1P

MIPI_DSI_TX1_D1P/EDP_TX_D1P

1.8 ولت

-

205

DSI_TX1_D0N/EDP_TX_D0N

MIPI_DSI_TX1_D0N/EDP_TX_D0N

MIPI_DSI_TX1_D0N/EDP_TX_D0N

1.8 ولت

-

206

DSI_TX1_D0P/EDP_TX_D0P

MIPI_DSI_TX1_D0P/EDP_TX_D0P

MIPI_DSI_TX1_D0P/EDP_TX_D0P

1.8 ولت

-

207

DSI_TX1_CLKN/EDP_TX_AUN

MIPI_DSI_TX1_CLKN/EDP_TX_AUN

MIPI_DSI_TX1_CLKN/EDP_TX_AUN

1.8 ولت

-

208

DSI_TX1_CLKP/EDP_TX_AUP

MIPI_DSI_TX1_CLKP/EDP_TX_AUP

MIPI_DSI_TX1_CLKP/EDP_TX_AUP

1.8 ولت

-


فصل 3. هیئت توسعه

اندازه

اندازه 150 میلی متر * 110 میلی متر، 4 لایه، ضخامت 1.6 میلی متر است.


توضیحات رابط ها


توضیحات رابط ها

نه

نام

ã1ã

ورودی 12 ولت DC/ ورودی 4 پین 2.54 میلی متری 12 ولت

ã2ã

درگاه سیم کارت ماژول 4G

ã3ã

اسلات کارت TF

ã4ã

USB OTG

ã5ã

هاست USB3.0

ã6ã

داده های SATA

ã7ã

خروجی HDMI

ã8ã

MIPI LCD1

ã9ã

MIPI LCD0

ã10ã

دوربین MIPI

ã11ã

USB2.0 * 3

ã12ã

USB2.0 TypeA

ã13ã

WIFI/BT (AP6335)

ã14ã

RTC

ã15ã

ETH0

ã16ã

ETH1

ã17ã

کلید به روز رسانی

ã18ã

کلید بازنشانی

ã19ã

کلید برق

ã20ã

کلیدها (4 پین 2.0 میلی متر)

ã21ã

CAN (3pin 2.0mm)

ã22ã

Uart TTL (4pin 2.0mm)

ã23ã

RS232 * 2 (4 پین 2.0 میلی متر)

ã24ã

RS485 (4 پین 2.0 میلی متر)

ã25ã

فن (2 پین 2.0 میلی متر)

ã26ã

MIC (2 پین 2.0 میلی متر)

ã27ã

HP (2 پین 2.0 میلی متر)

ã28ã

SPK (2 پین 2.0 میلی متر)

ã29ã

خروجی برق (4 پین 2.0 میلی متر)

ã30ã

اشکال زدایی Uart (4 پین 2.0 میلی متر)

ã31ã

GPIO (2*10pin 2,0mm)

ã32ã

اسلات ماژول 4G (پورت PCIE)

ã33ã

RK3568 SOM


این برد از منبع تغذیه 12 ولت DC استفاده می کند که توسط کانکتور ورودی 12 ولت DC یا کانکتور ورودی 12 ولت 4 پین 2.54 میلی متری متصل می شود.

جزئیات سایر رابط‌ها می‌تواند به نمودار شماتیک و طرح‌بندی برد توسعه مراجعه کند.


فصل 4. طراحی سخت افزار

مرجع طراحی

TC-RK3568 Development Board را به عنوان پلت فرم سخت افزاری در نظر بگیرید، می توانید به طراحی Power، طراحی USB، طراحی پورت PCIE، طراحی نمایشگر MIPI، طراحی صوتی، طراحی اترنت، طراحی دوربین و غیره اشاره کنید. این برای مشتریان باز است، می توانید به طراحی هیئت مدیره حامل ما مراجعه کنید.


فصل 5. طراحی نرم افزار

پلتفرم توسعه TC-RK3568 از Android11، Linux Buildroot، Ubuntu و Debian System OS پشتیبانی می کند، کدهای منبع باز هستند. می توانید منابعی مانند راهنمای کاربر سیستم Thinkcore TC-RK3568 را مطالعه کنید.



تگ های داغ: هیئت توسعه RK3568، تولید کنندگان، تامین کنندگان، چین، خرید، عمده فروشی، کارخانه، ساخت چین، قیمت، کیفیت، جدیدترین، ارزان

دسته بندی مرتبط

ارسال استعلام

لطفاً درخواست خود را در فرم زیر ارائه دهید. ما ظرف 24 ساعت به شما پاسخ خواهیم داد.
