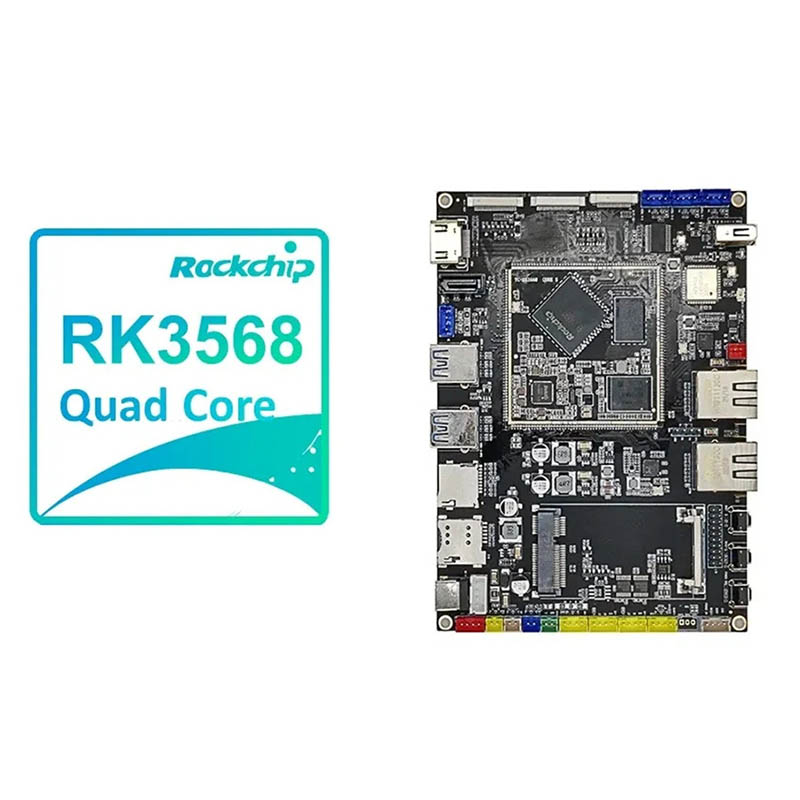

برد توسعه چهار هسته ای RK3568

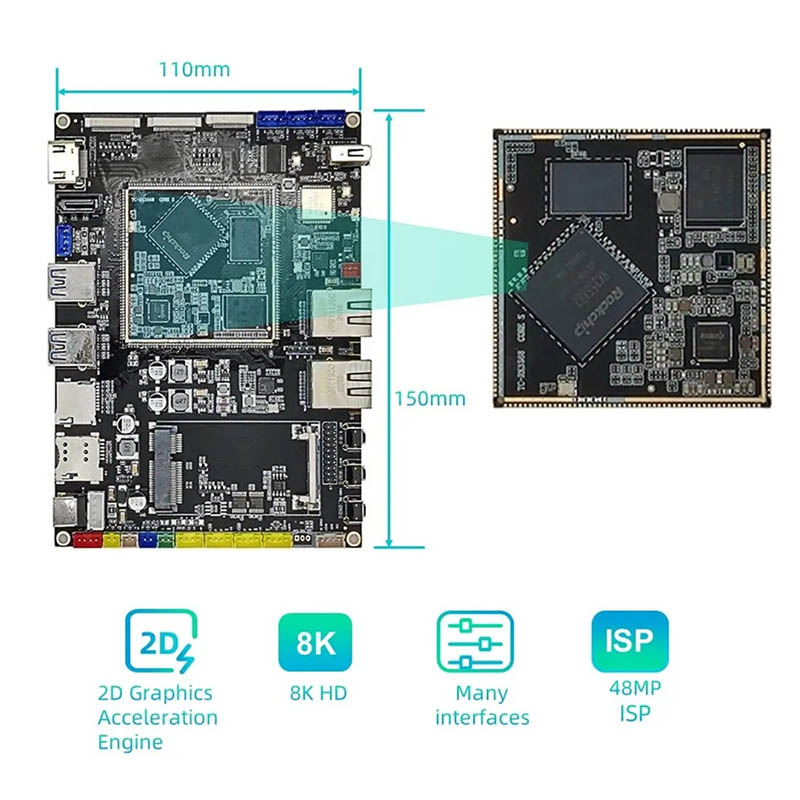

TC-RK3568 کامپیوتر تک بردی (SBC) از برد حامل و ماژول محاسباتی تشکیل شده است. برد حامل برای اتصال ماژول محیطی و ماژول محاسباتی استفاده می شود. برد حامل کانکتورها و رابط های چندرسانه ای مربوط به برنامه، مانند USB، اترنت، صوتی، UART، CAN، HDMI، LCD، Touch، 4G، WiFi، بلوتوث، RFID، دوربین، اسپیکر و غیره را یکپارچه می کند. برد حامل با ماژول محاسباتی از طریق رابط استاندارد مانند SODIMM که یک پلت فرم برنامه کامل را فراهم می کند.

ارسال استعلام

توضیحات محصول

TC-RK3568 کامپیوتر تک بردی (SBC) از برد حامل و ماژول محاسباتی تشکیل شده است. برد حامل برای اتصال ماژول محیطی و ماژول محاسباتی استفاده می شود. برد حامل کانکتورها و رابط‌های چندرسانه‌ای مربوط به برنامه‌های کاربردی مانند USB، اترنت، صوتی، UART، CAN، HDMI، LCD، Touch، 4G، WiFi، بلوتوث، RFID، دوربین، بلندگو و غیره را یکپارچه می‌کند. برد حامل با ماژول محاسباتی از طریق رابط استاندارد مانند SODIMM که یک پلت فرم برنامه کامل را فراهم می کند.

همراه با SBC، ما مواد توسعه شامل کتابچه راهنمای کاربر، نمودار شماتیک PDF، درایور رابط توسعه خارجی، بسته کد منبع BSP، ابزارهای توسعه و غیره را ارائه می‌کنیم که محیط توسعه نرم‌افزار و سخت‌افزار عالی را برای توسعه برنامه‌ها فراهم می‌کند. شروع از SBC برای درک الزامات برنامه خاص نه تنها می تواند چرخه توسعه محصول را کاهش دهد، راه اندازی سریع محصولات را درک کند، بلکه با جایگزینی ماژول محاسباتی، مقیاس پذیری و انعطاف پذیری بهتری را برای محصولات پروژه بیشتر ارائه می دهد.

◄ ویژگی های محصول

1. سازگار با پردازنده برنامه Rockchip RK3568 Series، مناسب برای سناریوهای برنامه های مختلف.

2. عملکرد سخت افزار را می توان با توجه به الزامات برنامه برای بهینه سازی هزینه و بهبود رقابت در بازار انتخاب کرد.

3. Plug and play، کاهش هزینه ها و خطرات تحقیق و توسعه، تسریع زمان عرضه محصول.

4. 10 تا 15 سال چرخه عمر محصول، تامین پایدار طولانی مدت، هزینه های تعمیر و نگهداری پروژه را تا حد زیادی کاهش می دهد.

5. ارائه موارد مرجع برنامه غنی و خدمات طراحی تابلوی حامل.

◄ کاربرد محصول

سری Rockchip RK3568 ARM Cortex A55 چهار هسته ای و معماری چند هسته ای پردازنده تعبیه شده یک انتخاب ایده آل برای بسیاری از کاربردها از جمله دروازه IOT، علامت دیجیتال، مانیتورینگ برق، تجهیزات پزشکی، ناوبری، امنیت هوشمند، شمع شارژ، خانه هوشمند، اتوماتیک صنعتی تجهیزات کنترلی، شهر هوشمند، قطب جاده هوشمند، تجهیزات تعامل انسان و رایانه، کابینت تدارکات سریع، کابینه مرتب سازی زباله، نظارت بر محیط زیست، تجهیزات اویونیک، محاسبات لبه، ابزار دقیق، سیستم سرگرمی، دستگاه POS، ذخیره سازی شبکه، ابزار جمع آوری داده، امنیت عمومی ، دستگاه تین کلاینت، ربات، مسیریابی صنعتی، کنسول بازی و سایر زمینه های کاربردی.

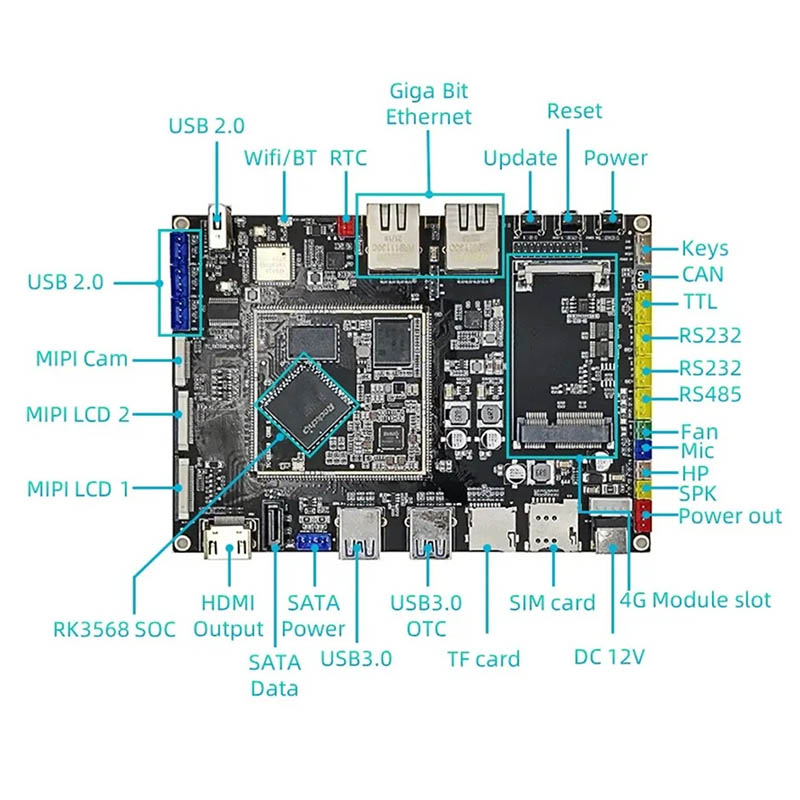

پارامترهای محصول
CPU	RockChip RK3568، چهار هسته ای 64 بیتی Cortex-A55، فرآیند لیتوگرافی 22 نانومتری، فرکانس تا 2.0 گیگاهرتز
پردازنده گرافیکی	ARM G52 2EE پشتیبانی از OpenGL ES 1.1/2.0/3.2، OpenCL 2.0، Vulkan 1.1 Embedded سخت افزار شتاب 2 بعدی با کارایی بالا
NPU	0.8 Tops@INT8، یکپارچه شتاب دهنده هوش مصنوعی با کارایی بالا RKNN NPU از تعویض با یک کلیک پشتیبانی می کند Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet
VPU	پشتیبانی از 4K رمزگشایی ویدیو با سرعت 60 فریم در ثانیه H.265/H.264/VP9 پشتیبانی از ویدیوی 1080P با سرعت 100 فریم در ثانیه H.265/H.264 رمزگذاری از 8M ISP پشتیبانی می کند، از HDR پشتیبانی می کند
رم	2 گیگابایت / 4 گیگابایت / 8 گیگابایت LPDDR4
ذخیره سازی	8 گیگابایت / 16 گیگابایت / 32 گیگابایت / 64 گیگابایت / 128 گیگابایت eMMC از SATA 3.0 x 1 (با SSD/HDD 2.5 اینچی گسترش دهید) پشتیبانی از اسلات کارت TF x1 (با کارت TF گسترش دهید)
سیستم عامل سیستم	Android11/Linux Buildroot/Ubuntu/Debian

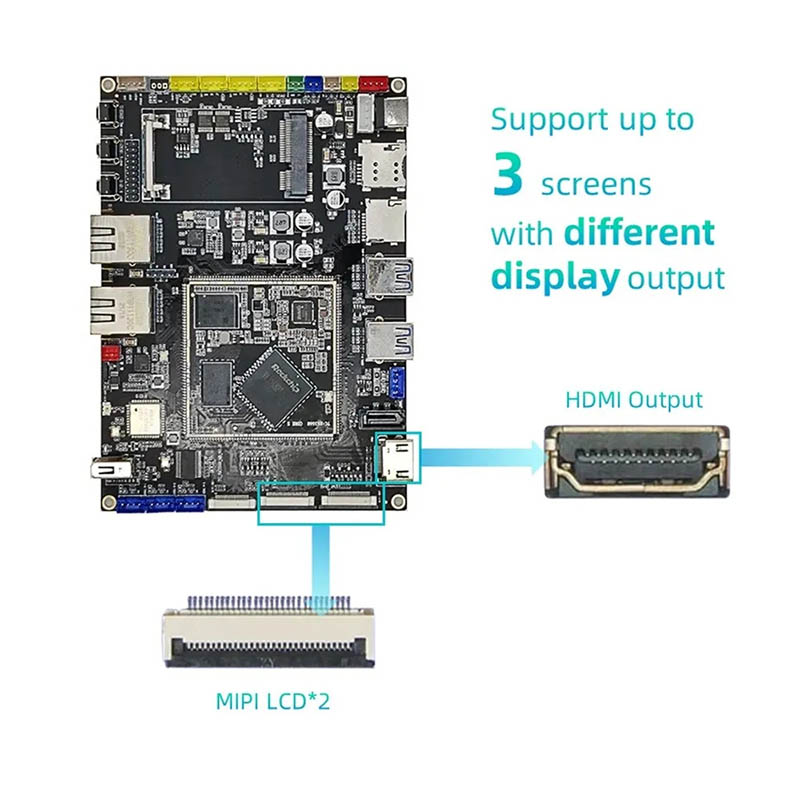

نمایش دادن	1 * HDMI2.0، پشتیبانی از خروجی 4K@60fps 1 * MIPI DSI، پشتیبانی از خروجی 19201080@60fps 1 LVDS، پشتیبانی از خروجی 19201080@60fps 1 eDP1.3، پشتیبانی از 2560x1600@60fps خروجی یا 1 * VGA، پشتیبانی از خروجی 1920*1080@60fps
شبکه محلی کابلی	دوگانه را پشتیبانی می کند پورت های اترنت گیگابیت (1000 مگابیت بر ثانیه)
وای فای	Mini PCIe به اتصال 4G LTE پشتیبانی از WiFi 6 (802.11 AX) پشتیبانی از BT5.0
PCIE3.0	پشتیبانی از PCE3.0 رابط
سمعی	1 * صدای HDMI خروجی 1* خروجی بلندگو 1* خروجی گوشی 1* میکروفون صدای داخلی ورودی
دوربین	پشتیبانی می کند رابط دوربین 1 کانال MIPI-CSI از HDR پشتیبانی می کند، تصویر در زیر واضح باقی می ماند نور پس زمینه یا شرایط نور قوی
یو اس بی	1 * میزبان USB3.0، 4* هاست USB 2.0، 1 * USB3.0 OTG
SATA	1 ساعت، 6.0 گیگابیت بر ثانیه
سریال	1 * TTL، 2 * RS232، 1 * RS485
می توان	پشتیبانی از CAN2.0B، پشتیبانی از 1 مگابیت در ثانیه، 8 مگابیت در ثانیه
کارت TF	1 * اسلات کارت TF
دیگران	GPIO و ADC
اندازه	150mm*110mm
ولتاژ ورودی	12 ولت / 3 آمپر
ذخیره سازی درجه حرارت	-30 تا 80 درجه سانتیگراد
عملیاتی درجه حرارت	-20 تا 60 درجه سانتیگراد
رطوبت ذخیره سازی	10% ~ 80%
