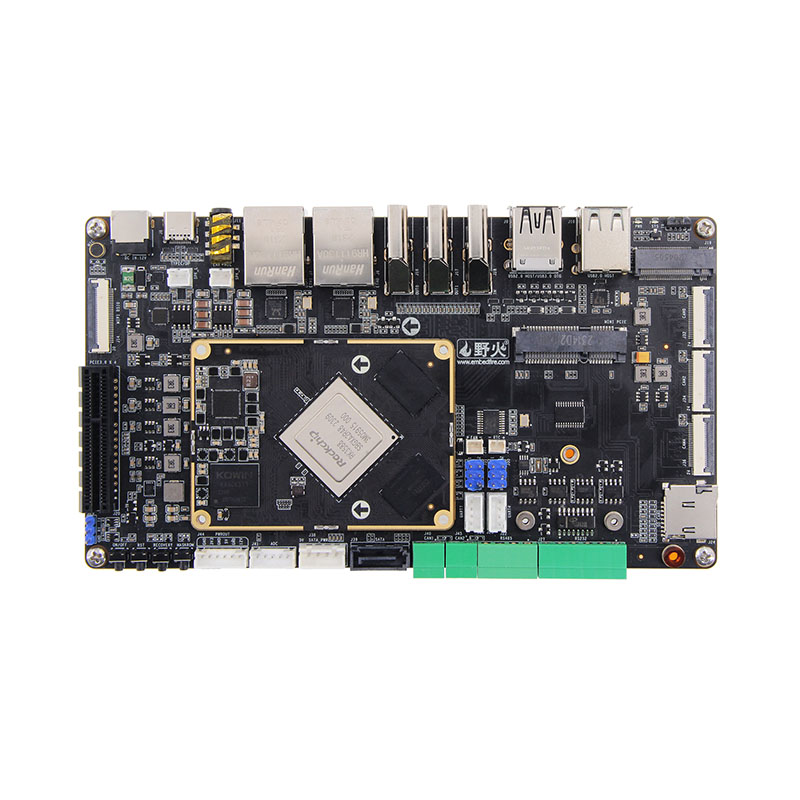

صفحه توسعه RK3588 Board-to-Board

هیئت مدیره RK3588 به هیئت توسعه هیئت مدیره چیست؟

صفحه توسعه Board به تخته RK3588 با هدف امکان ترکیبات انعطاف پذیر بین صفحه اصلی و زیر تابلوهای عملکردی (صفحه حامل) با اتخاذ یک طراحی ماژولار و استفاده از رابط های استاندارد (به عنوان مثال ، PCIE ، MXM ، اتصالات صفحه به تخته به سرعت بالا)

در حالی که با رایانه یکپارچه یا رایانه یکپارچه مقایسه می شود ، مادربرد تخته تا تخته مزایای اصلی زیر را به اشتراک می گذارد:

مقایسه با تابلوهای توسعه سنتی

ویژگی های اصلی هیئت توسعه RK3588

soc قدرتمند SOC: Rockchip RK3588 (8 هسته ای Cortex-A76/A55 ، 6TOPS NPU)

● طراحی مدولار: اتصالات انعطاف پذیر B2B برای گسترش سفارشی

in واسط های پر سرعت: PCIE 3.0 ، USB 3.1 ، گیگابیت دوتایی اترنت ، SATA

● چند منظوره: از 8k@60fps + 4k@60fps خروجی همزمان پشتیبانی می کند

● درجه صنعتی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

in واسط های غنی: Mini PCIE ، M.2 M Key ، MIPI CSI

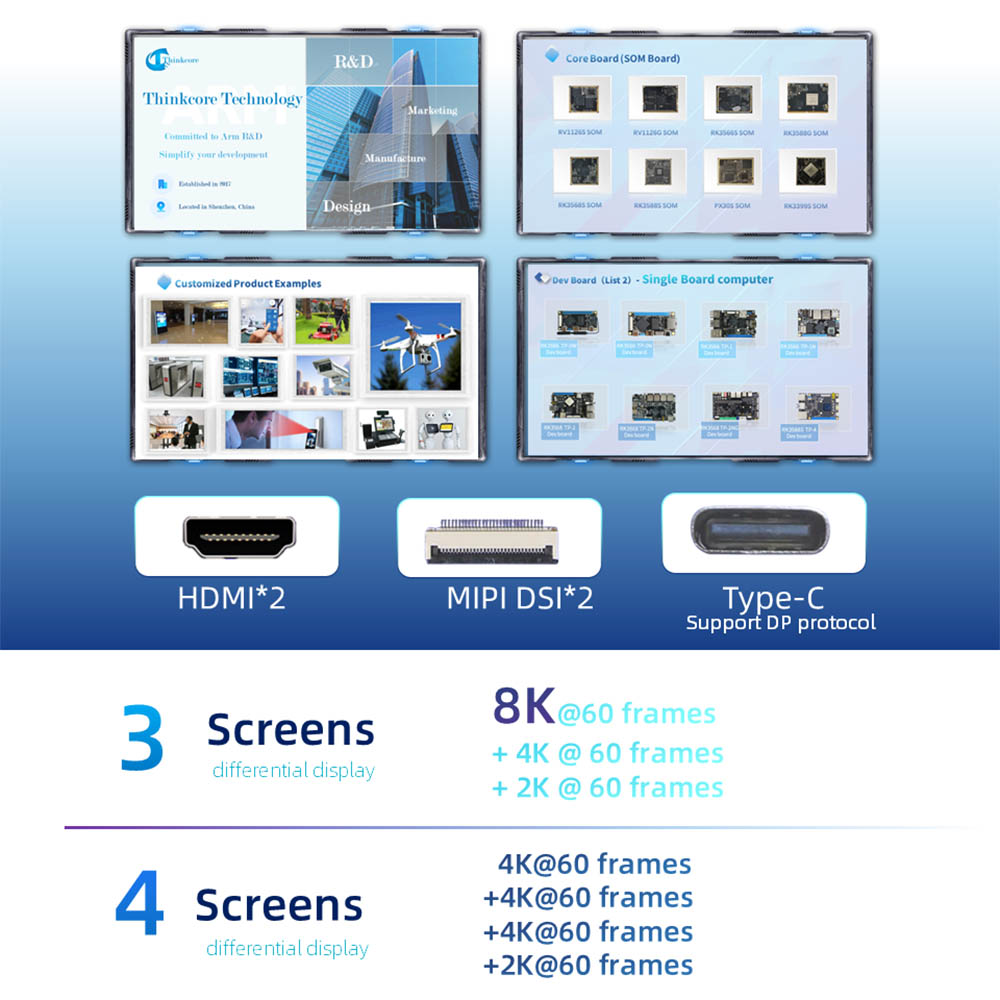

نمایشگر متفاوت چند صفحه ای: از صفحه نمایش ناهمگن سه صفحه و صفحه نمایش ناهمگن چهار صفحه پشتیبانی می کند. HDMI*2 ؛ MIPI DSI*2 ؛ Type-C (از پروتکل DP پشتیبانی می کند)

مشخصات فنی

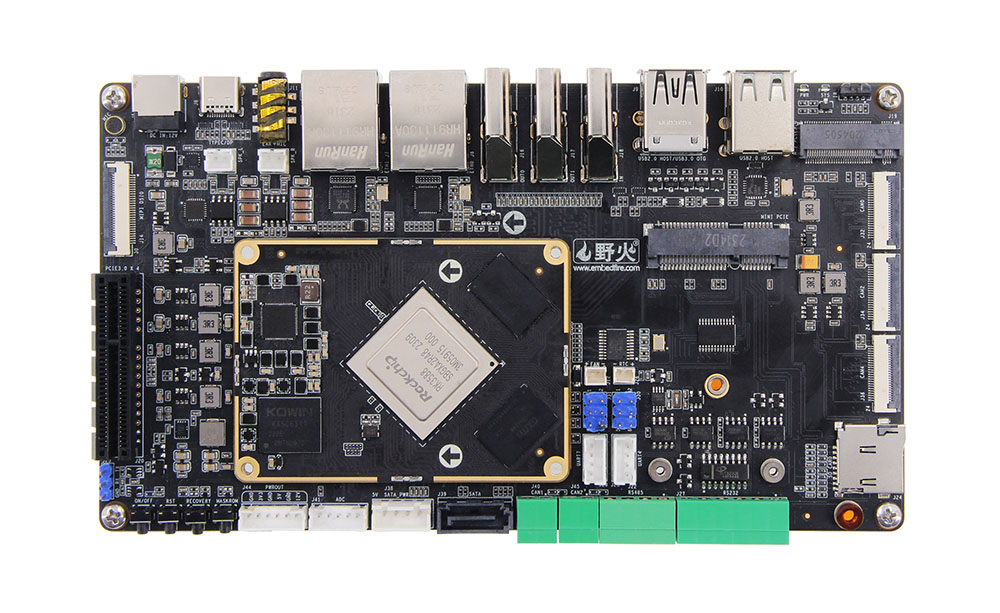

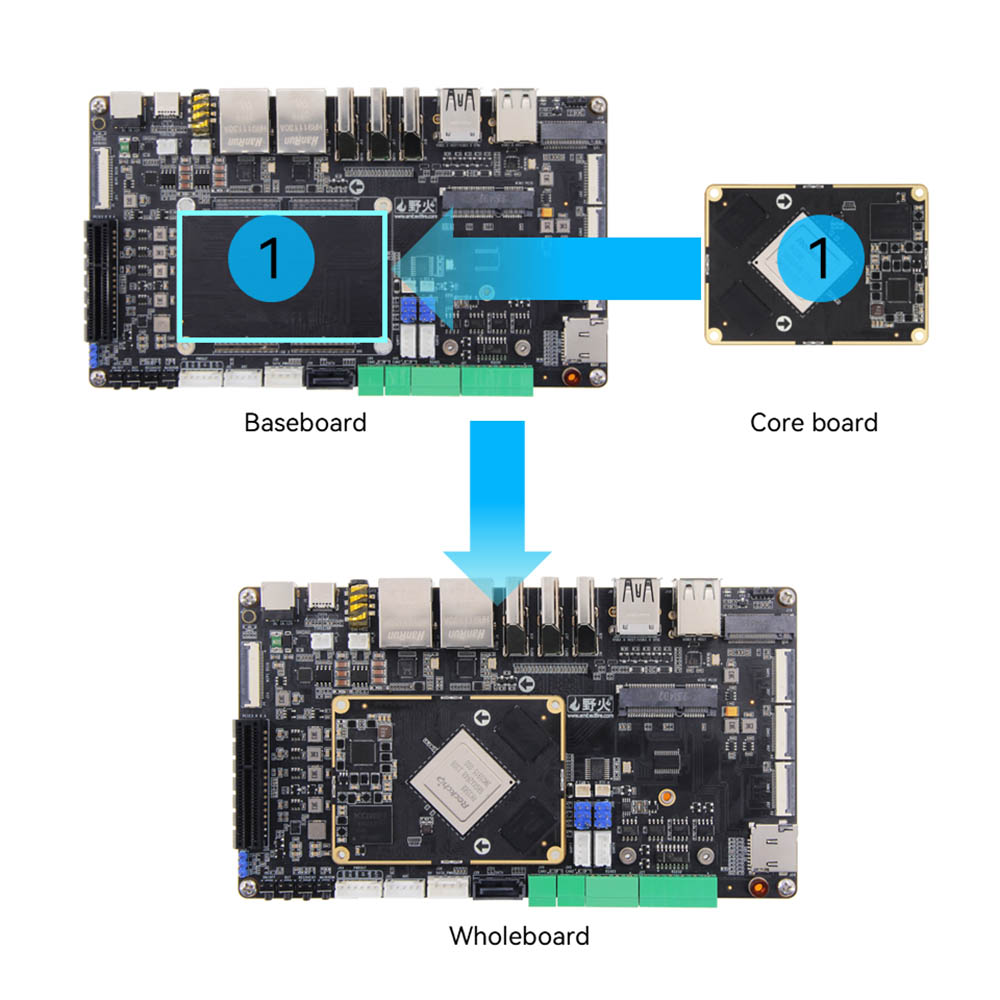

مادربرد BTB از یک صفحه اصلی و یک تخته حامل/ پایه قرار دارد.

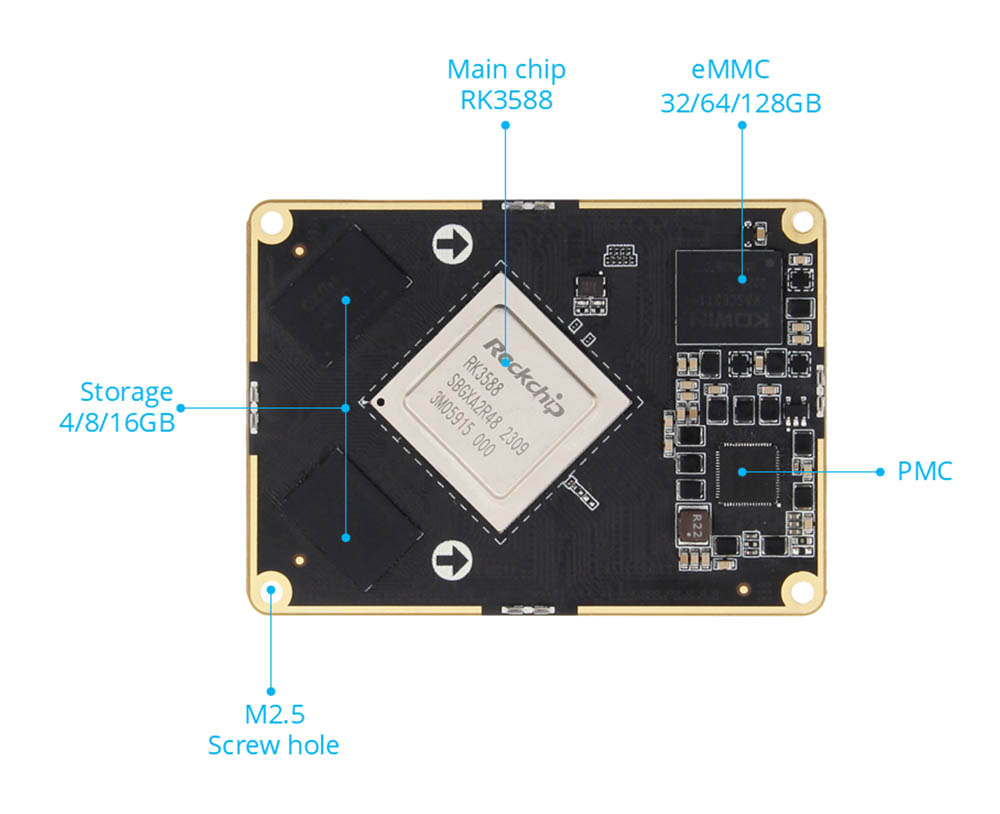

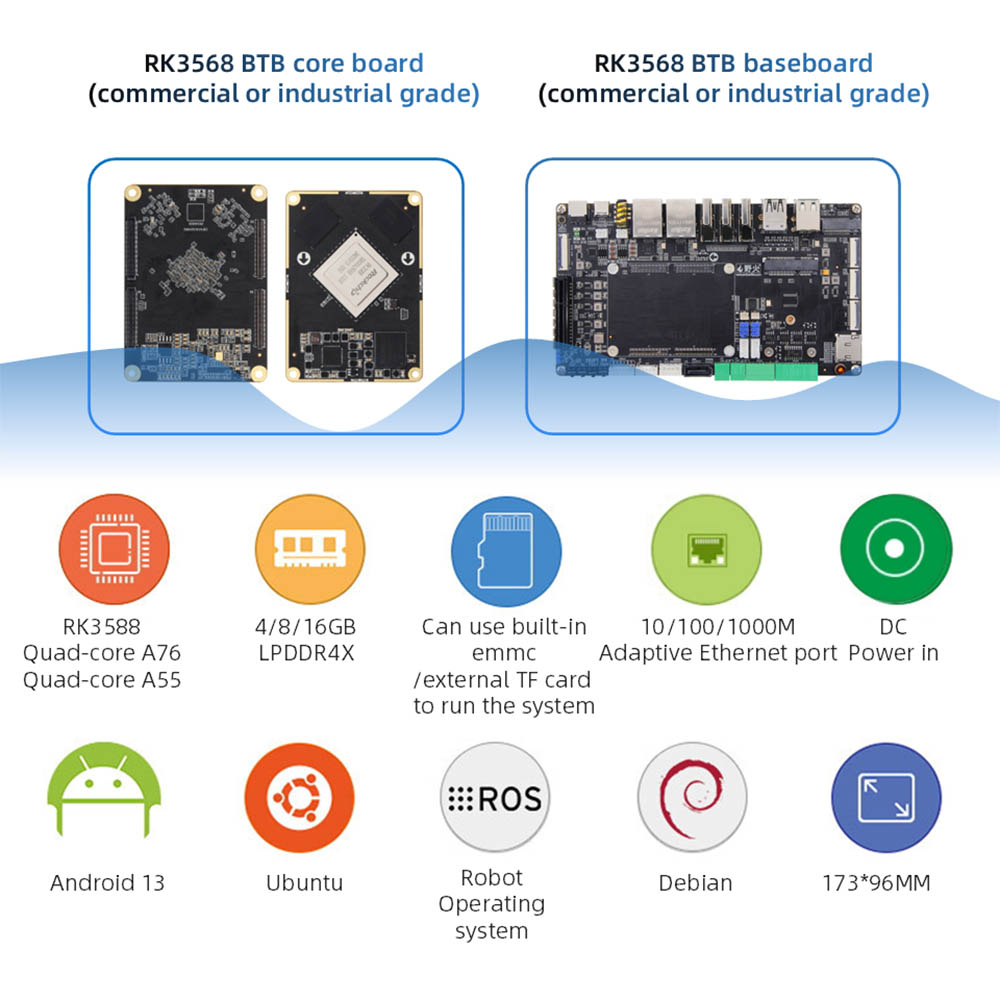

پارامترهای صفحه اصلی RK3588

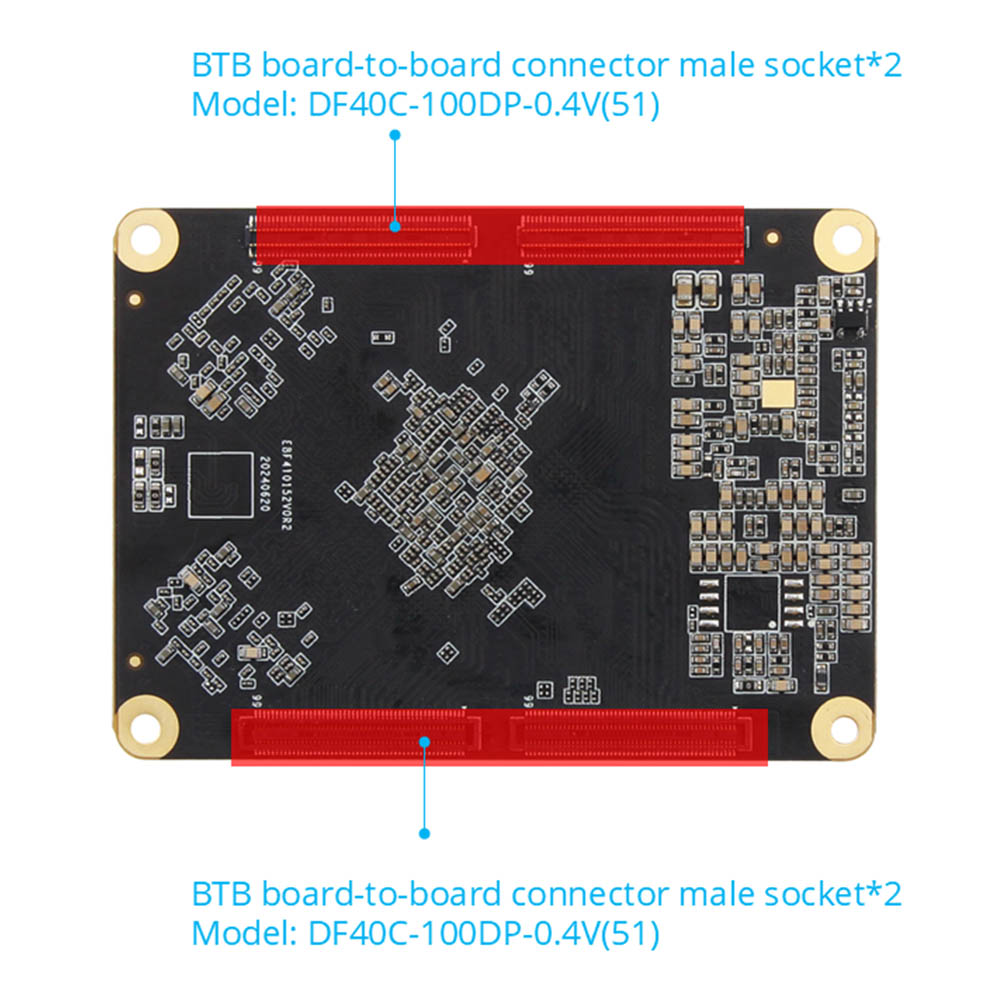

● کانکتور: کانکتور مرد: DF40C-100DP-0.4V (51) اتصال دهنده زن: DF40C-100DS-0.4V (51)

● تراشه اصلی: RK3588 (چهار هسته ای A76 + چهار هسته ای A55 ، Mali-G610 ، 6tops Computing Power) BTB منجر به 400 پین ، فاصله 0.5 میلی متر می شود ، منجر به همه I0 می شود

● حافظه: 4/8/16 گیگابایت ، LPDDR4/4X

● ذخیره سازی: 32/64/128 گیگابایت. منزوی

پارامترهای پایه RK3588

● کانکتور: مرد: DF40C-100DP-0.4V (51) زن: DF40C-100DS-0.4V (51)

● رابط قدرت: ورودی 12V@2A DC ، رابط DC*1 ؛ رابط خروجی قدرت*1

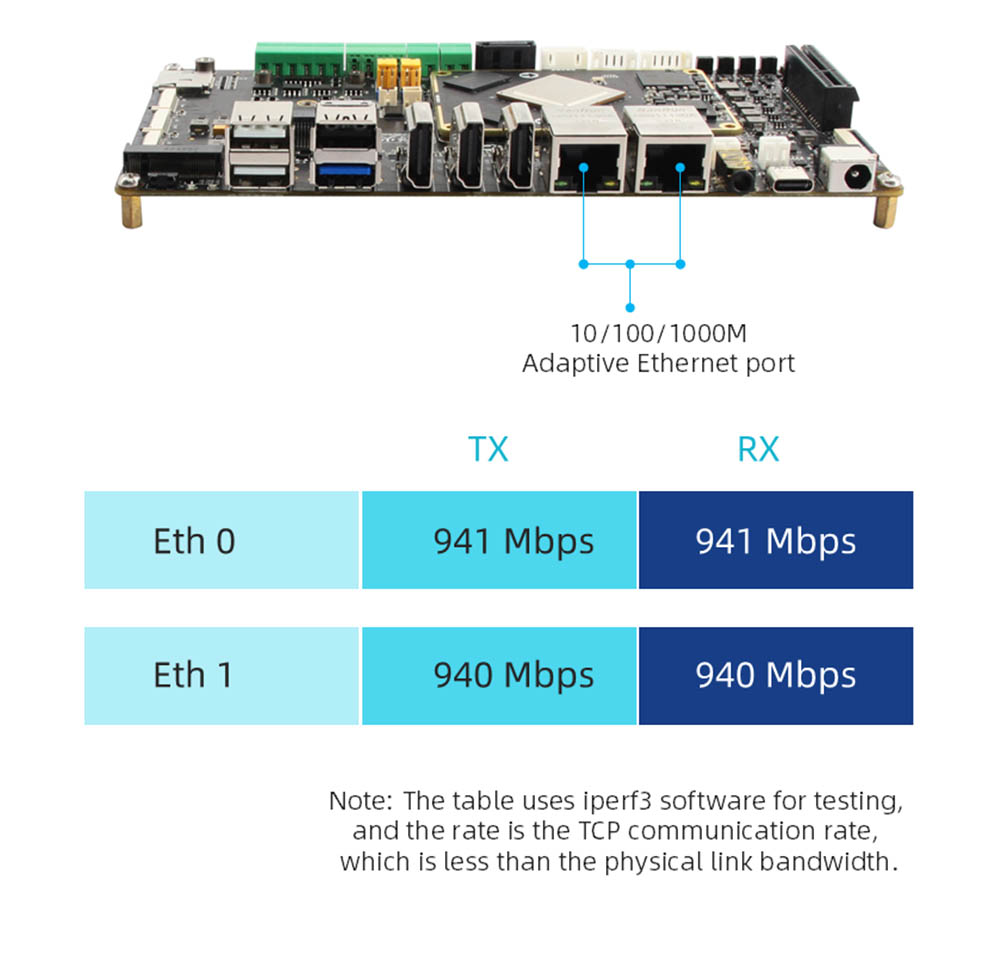

● اترنت: پورت شبکه گیگابیت*2 ، پشتیبانی از 10/100/1000Mbps نرخ انتقال داده

● HDMI: HDMI12.0 ورودی*1 ، تا 3840x2160@60fps ؛ خروجی HDMI2.1*2 ، از چندین صفحه با صفحه نمایش دیگر ، حداکثر وضوح 7680x4320@60Hz (وضوح 8K) پشتیبانی می کند

● MIPI-DSI: رابط صفحه نمایش MIPI*2 (جلو*1 ، پشت*1) ، را می توان به صفحه Wildfire MIPI وصل کرد ، از چندین صفحه با سایر صفحه نمایش پشتیبانی می کند. حالت MIPI تک وضوح حداکثر 1920*1080@60Hz

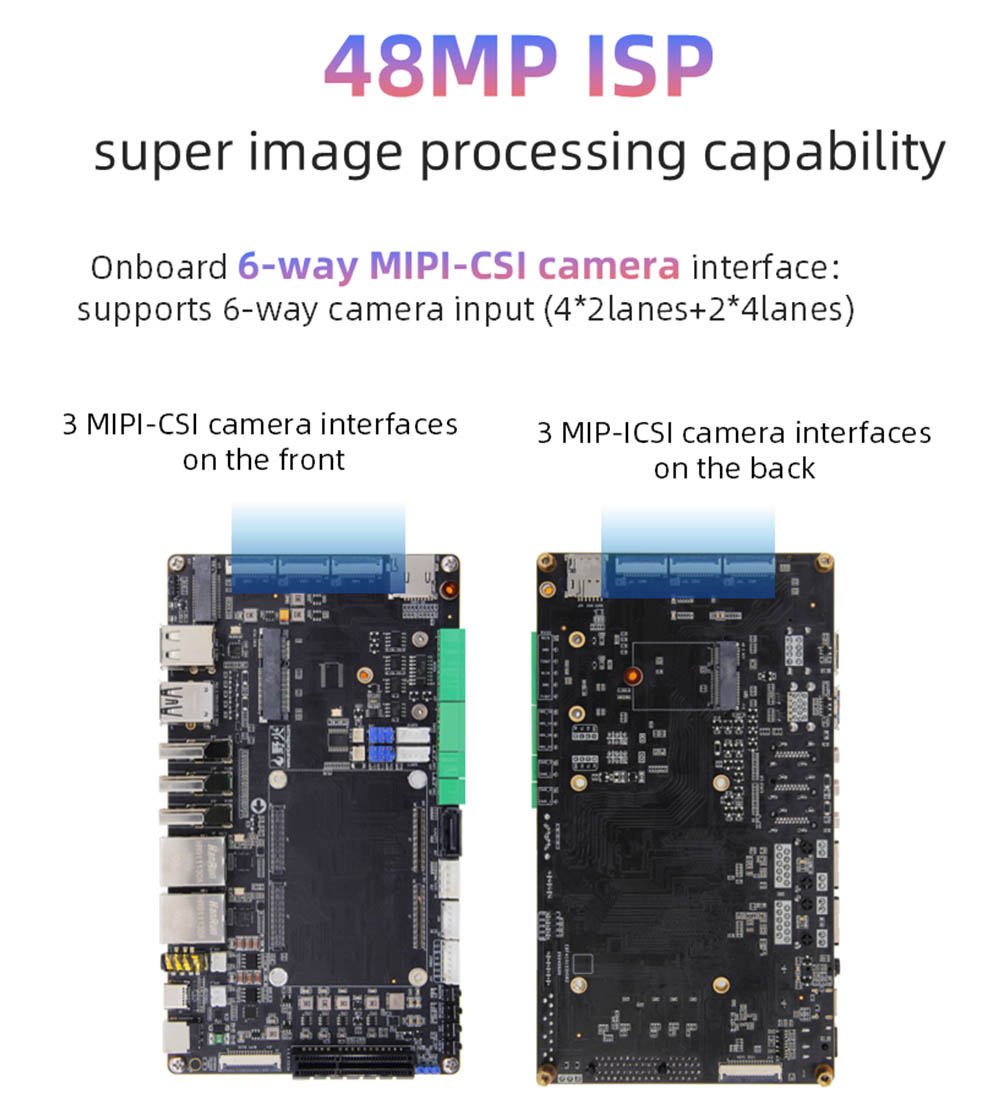

● MIPI-CSI: رابط دوربین MIPI*6 (جلو*3 ، پشت*3) ، می توانید به دوربین MIPI آتش سوزی وصل کنید

● USB2.0: USB-HOSTTYPE-A رابط*3

● USB3.0: رابط USB-OTGTYPE-A*1 ؛ رابط Type-C*1 ، می توان برای سوزاندن سیستم عامل استفاده کرد ، از پروتکل DP1.4 پشتیبانی می کند

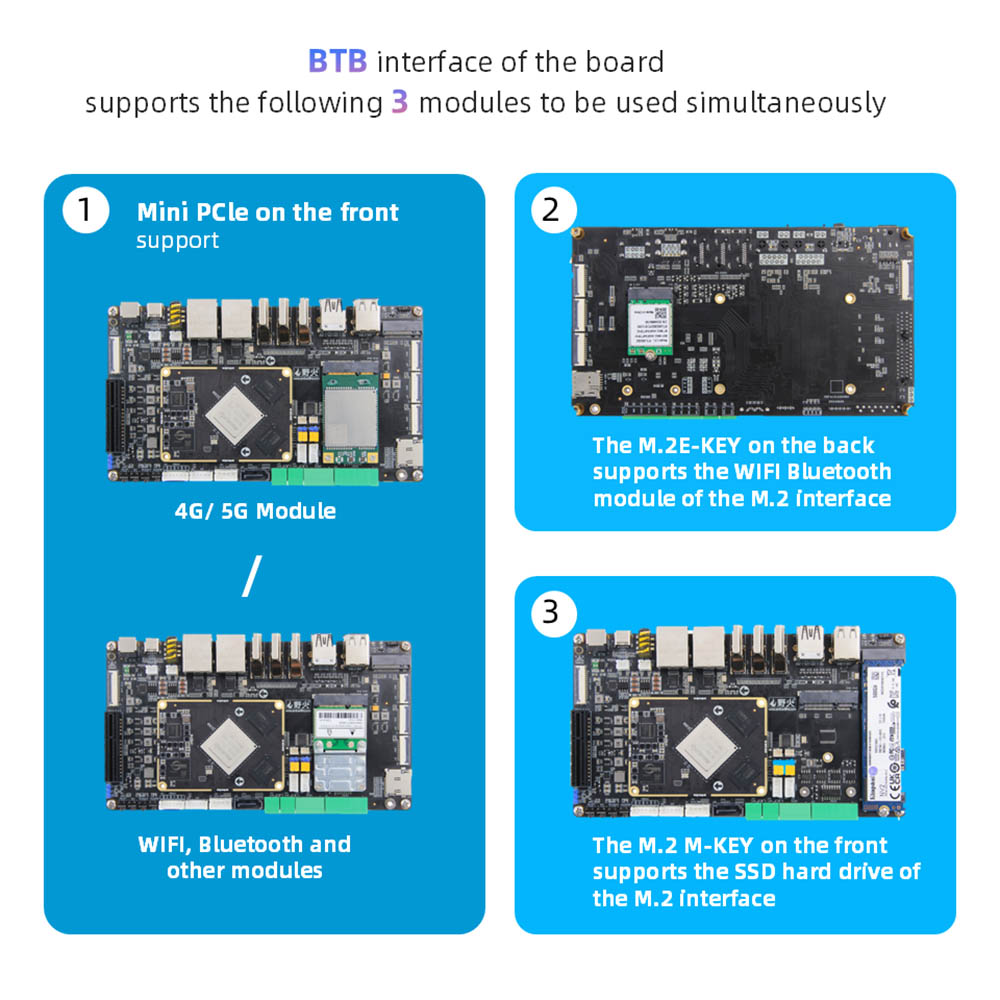

● رابط PCLE: رابط Mini-Pcle*1 ، می تواند با کارت شبکه WiFi با ارتفاع کامل یا نیمه ارتفاع ، ماژول 4G یا سایر ماژول های رابط Mini-Pcle ​​استفاده شود: رابط PCLE3.0x4*1

رابط M.2: رابط M.2ekey*1 ، از ماژول کارت شبکه بی سیم M.2 E-Key پشتیبانی می کند. رابط کلید M.2 M*1 ، پشتیبانی از M.2 M-Key PCLE3.0*4LANES مشخصات 2280 دیسک سخت

● نگهدارنده کارت TF: دارنده کارت Micro SD (TF)*1 ، از سیستم بوت کارت TF ، حداکثر 512 گیگابایت پشتیبانی می کند

● دارنده سیم کارت: نگهدارنده سیم کارت*1 ، عملکرد سیم کارت باید با ماژول 4G استفاده شود

● رابط SATA: رابط SATA استاندارد*1 ؛ رابط قدرت SATA*1 ، از خروجی 12 ولت پشتیبانی می کند

● CAN: CAN*2

● ADC: رابط کسب ADC*1

● درگاه سریال اشکال زدایی:

● پورت سریال اشکال زدایی*1 (UART2) ، پارامتر پیش فرض 1500000-8-N-1 ؛ پورت سریال UART*2 (UART7 & UART9) ؛ RS232*2 (UART4 & UART7) ؛

● RS485*2 (UART4 & UART7) ؛ RS232/RS485 رابط جامپر انتخاب*2

● صوتی: میکروفون میکروفون میکروفون*1 ؛ رابط بلندگو SPK*2 ، می تواند خروجی هدفون بلندگو 3W + ورودی میکروفون ورودی 2-در 1 رابط*1

● دکمه: دکمه روشن/خاموش*1 ؛ دکمه ماسکروم*1 ؛ دکمه بازیابی*1 ؛ دکمه تنظیم مجدد*

● LED: نشانگر برق*1 ؛ نشانگر سیستم*1

an گیرنده مادون قرمز: از عملکرد کنترل از راه دور مادون قرمز پشتیبانی کنید

● RTC: سوکت برق RTC*1

● رابط فن: پشتیبانی از خنک کننده فن 5 ولت یا 12 ولت

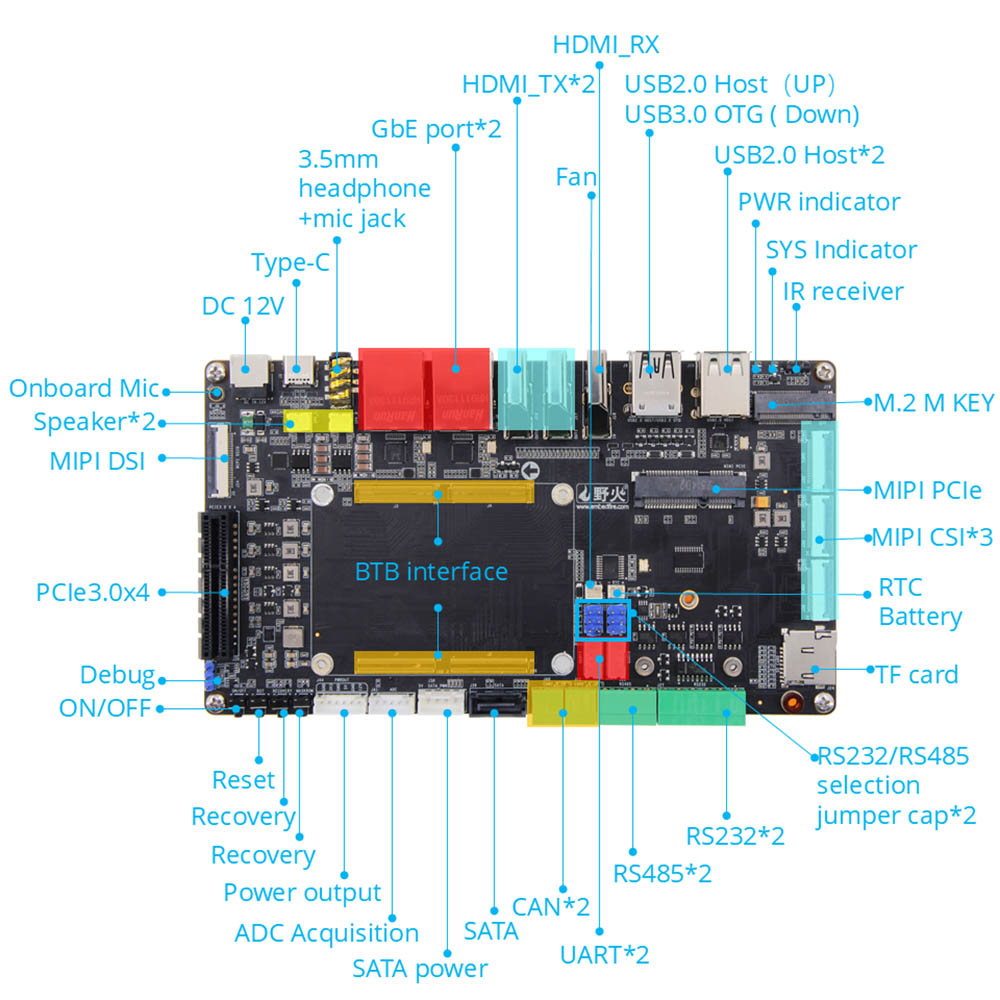

جزئیات صفحه RK3588

برنامه های معمولی

● محاسبات AI Edge ： امنیت هوشمند ， حمل و نقل هوشمند ， شهر هوشمند ، تجزیه و تحلیل ویدیو.

● اتوماسیون صنعتی: کنترل PLC ، دید ماشین.

● رباتیک: ناوبری خودمختار AI.

برنامه های کاربردی داخل خودرو ： سیستم سرگرمی داخل اتومبیل ، سیستم ناوبری در اتومبیل.

signage علائم دیجیتال: تبلیغات چند صفحه ای 8K.

● تجهیزات پزشکی: آندوسکوپ های پزشکی ، سیستم های تصویربرداری سونوگرافی

بارگیری و پشتیبانی

● Datasheet PDF

maniation کتابچه راهنمای کاربر سخت افزار

● اسناد لینوکس/اندرویدی

● با پشتیبانی فنی تماس بگیرید
