Rockchip RK3562 Signage Digital Signage SBC کنترل کننده صنعتی

board تخته TP-1HS می تواند به عنوان یک رایانه تک تخته ای با کارایی بالا و مادربرد تعبیه شده برای نمایش ، کنترل ، انتقال شبکه ، ذخیره فایل ، محاسبات لبه و سایر سناریوها استفاده شود.

● با استفاده از Rockchip RK3562/RK3562J به عنوان تراشه اصلی ، این فناوری 22 نانومتر فرآیند پیشرفته را اتخاذ می کند ، با فرکانس اصلی حداکثر 2.0 گیگاهرتز ، پردازنده یکپارچه Cortex-A53 یکپارچه یکپارچه و GPU Armmali-G52 ، پشتیبانی از رمزگشایی ویدیو 4K ، نسخه های فوق

power قدرت محاسبات مستقل NPU داخلی می تواند به 1Tops برسد و سناریوهای مختلف هوش مصنوعی را قادر می سازد.

● انواع مختلفی از حافظه و ذخیره سازی را برای انتخاب ، با پیکربندی سخت افزار روی تخته و طیف گسترده ای از برنامه ها فراهم می کند.

integration بالا ، با رابط های انبساط غنی ، پردازنده WiFi6 ، پورت شبکه گیگابیت ، LVDS ، USB3.0/2.0 ، MIPIDS1 ، MIPIC1 چهار طرفه ، رابط صوتی ، پذیرش مادون قرمز ، نگهدارنده کارت TF و سایر مناطق پیرامونی می تواند نمایش کامل را به عملکرد پردازنده و گسترش بیشتر صفحه استفاده کند.

● رسمی از تصاویر اصلی سیستم عامل Android ، Debain و Ubuntu پشتیبانی می کند و می تواند در 6) محیط برنامه های مختلف اعمال شود.

● داده ها کاملاً منبع باز هستند و کیت های کامل توسعه درایور SDK ، طرحواره های طراحی و منابع دیگر را ارائه می دهند و شروع آن را آسان می کنند.

ویژگی

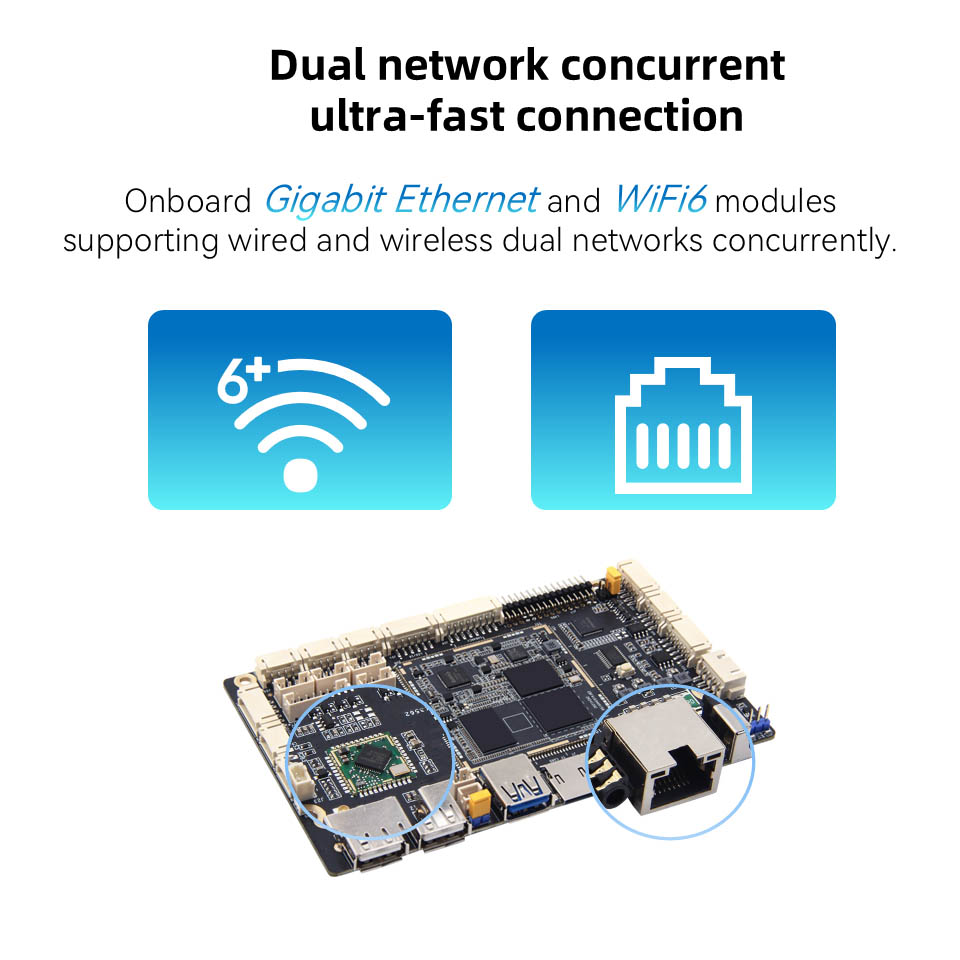

1. ماژول های Gigabit Ethernet و WiFi6 را از همزمانی سیمی و بی سیم پشتیبانی می کنند

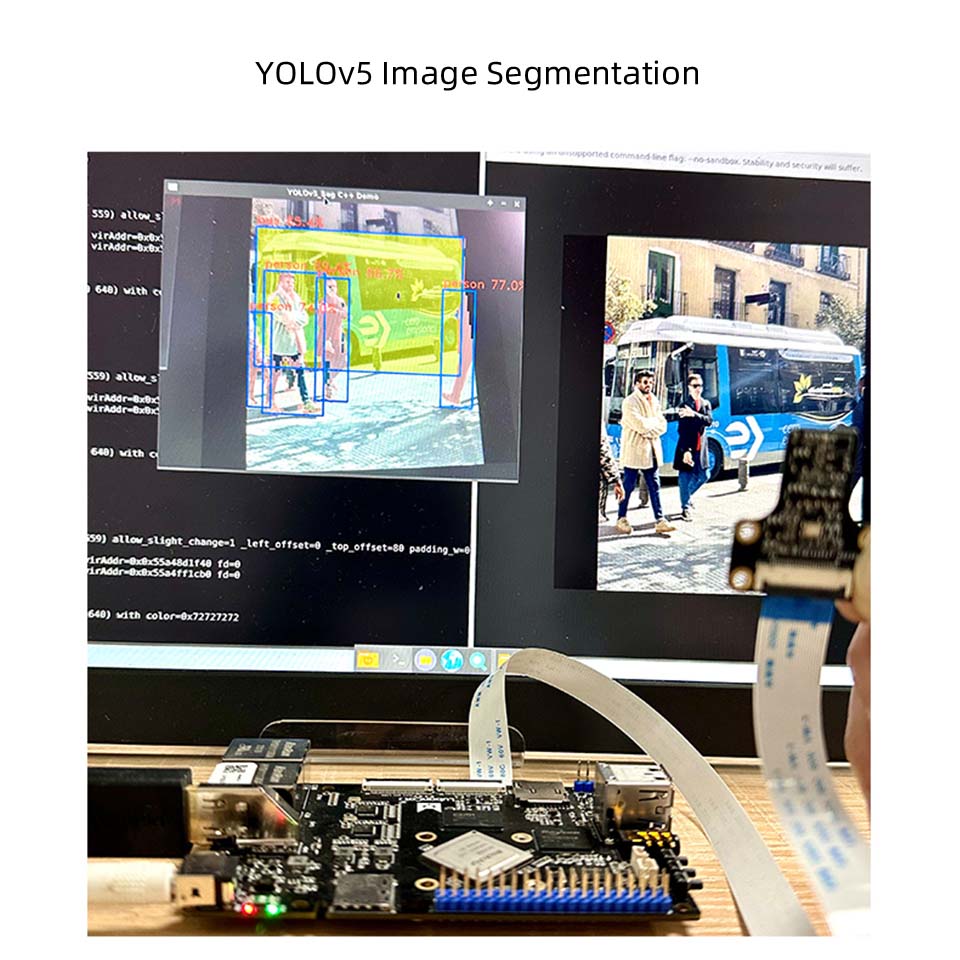

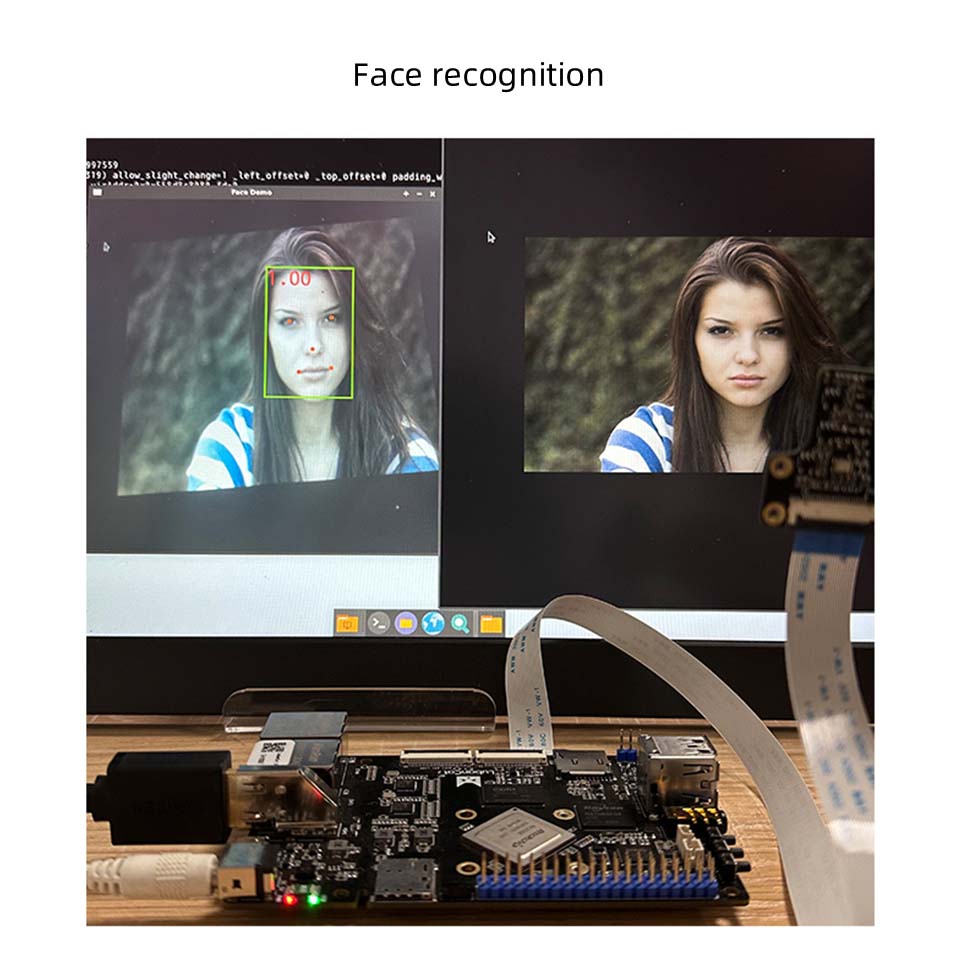

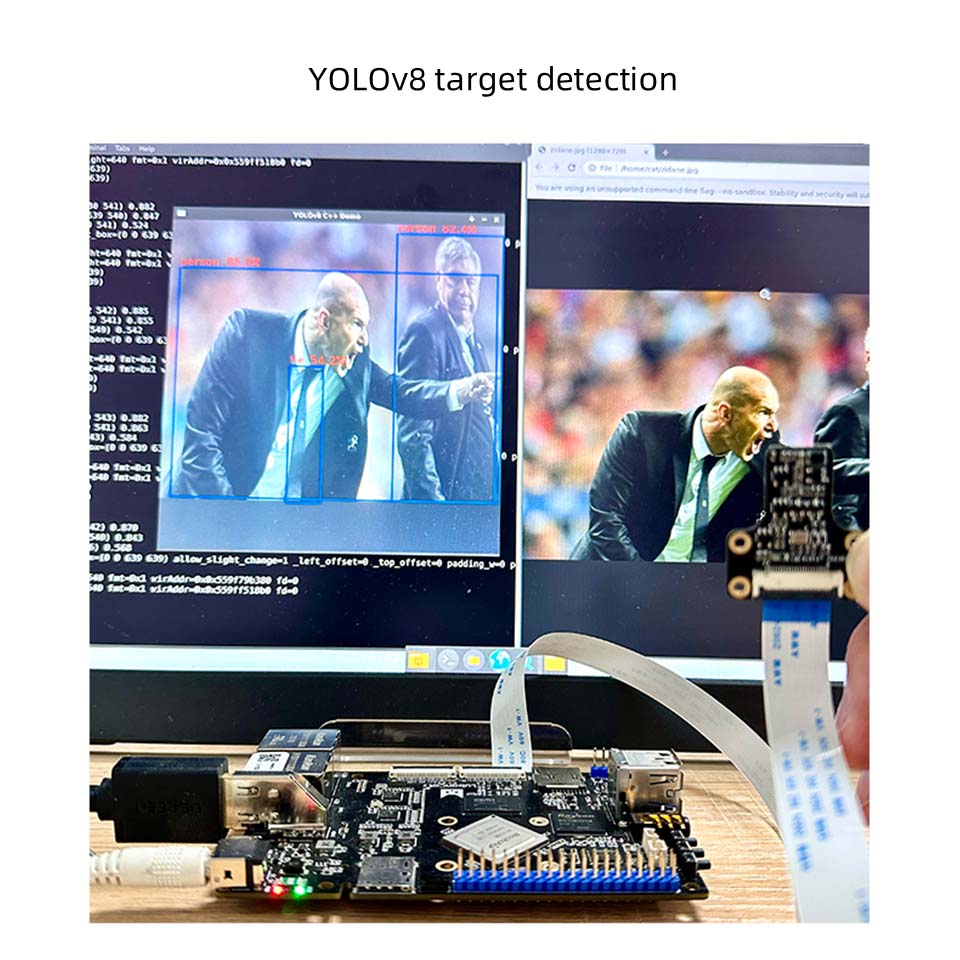

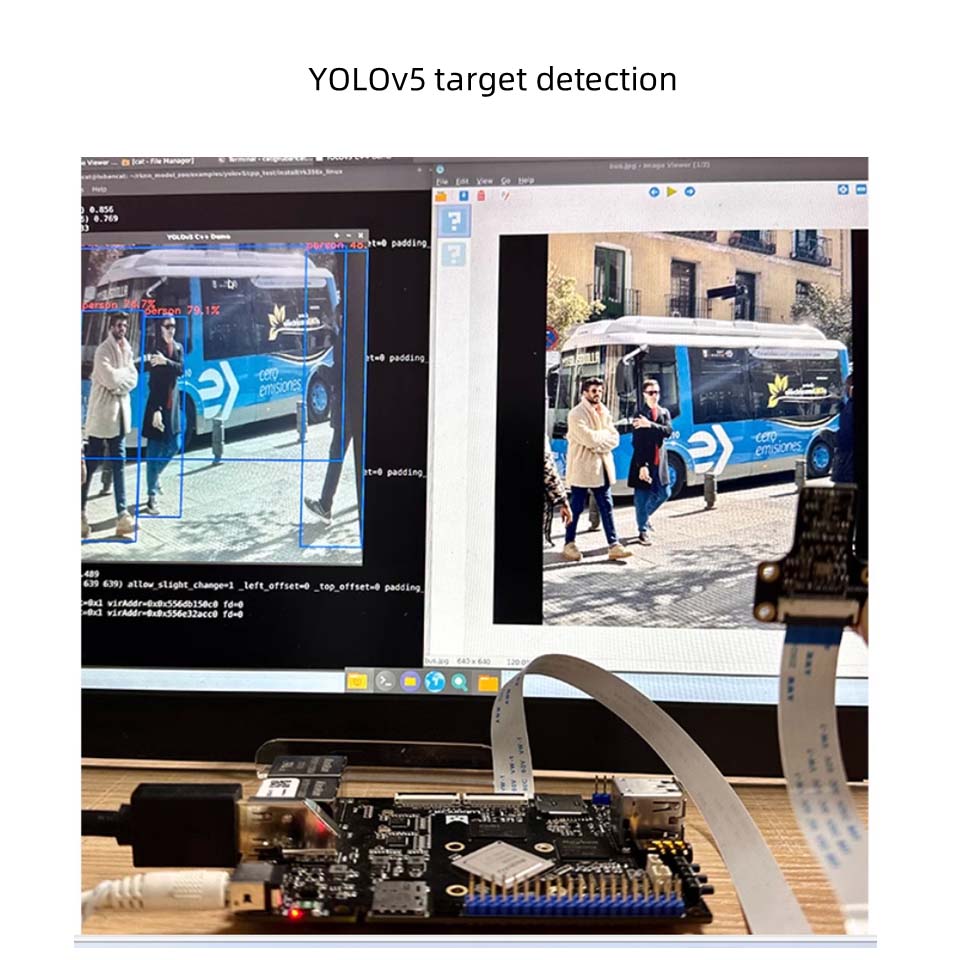

2. NPU مستقل داخلی ، قدرت محاسبات می تواند به 1Tops برسد

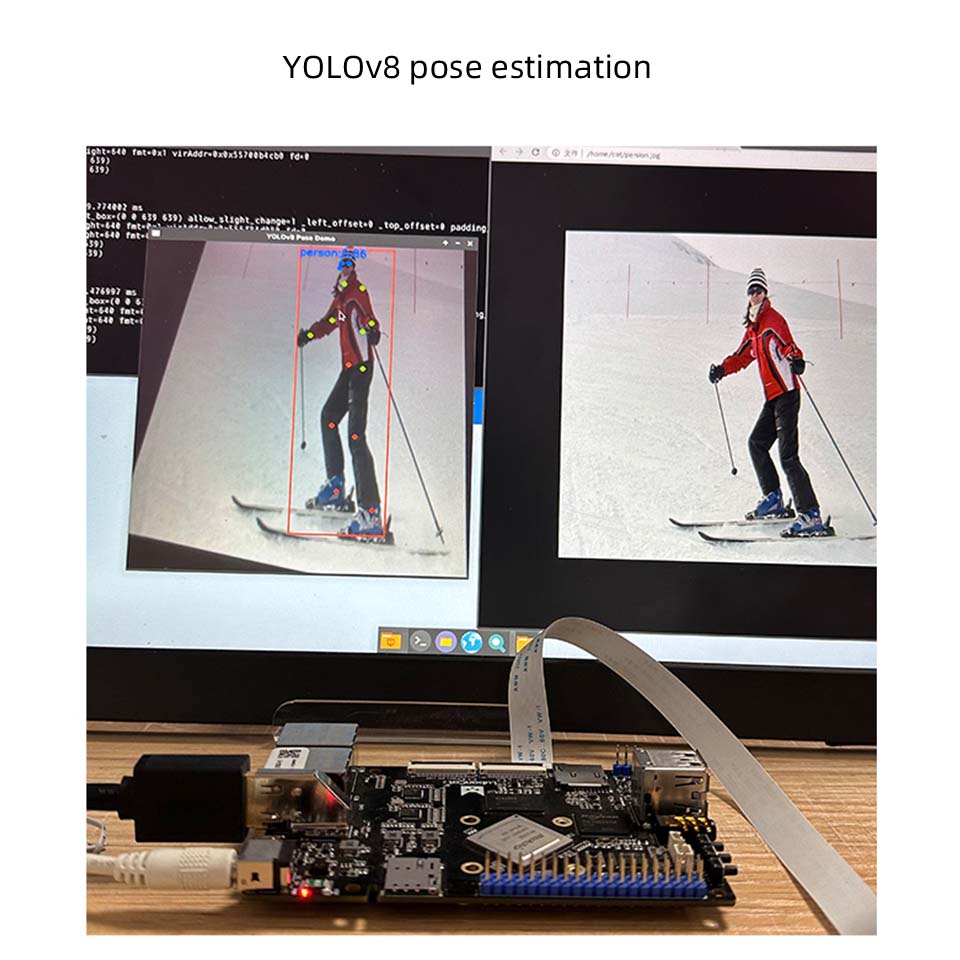

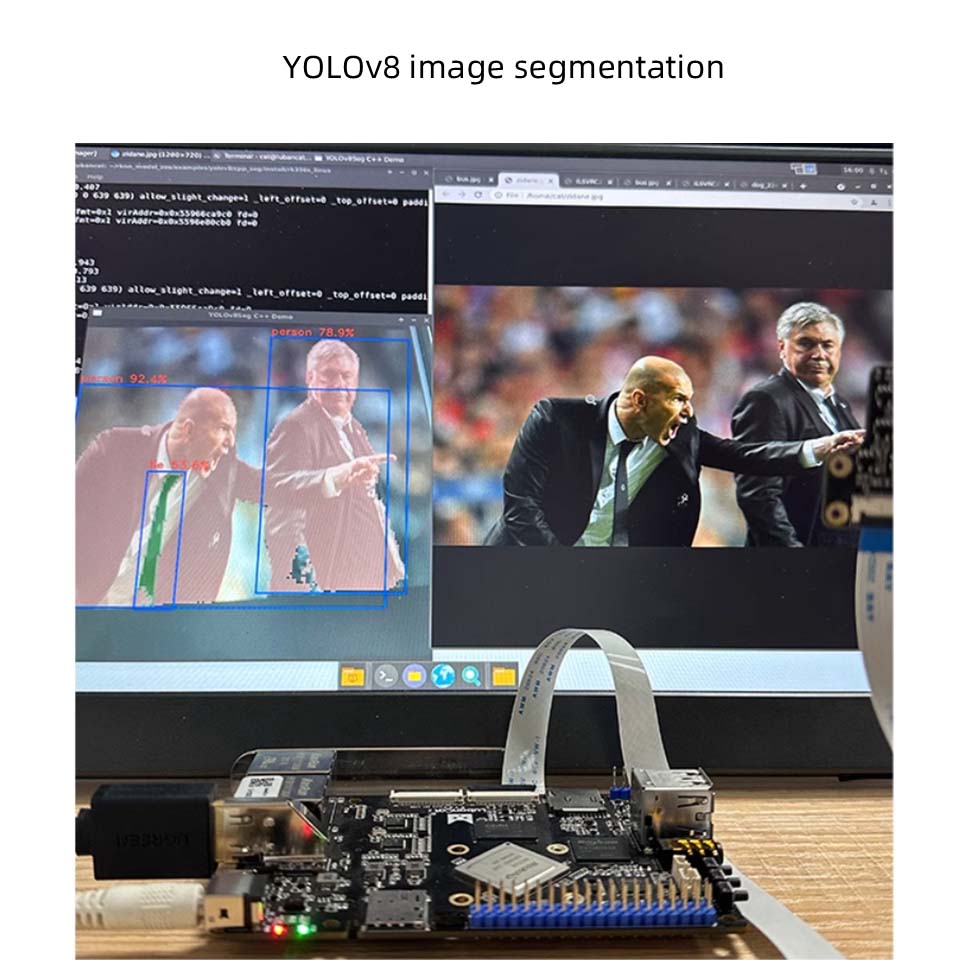

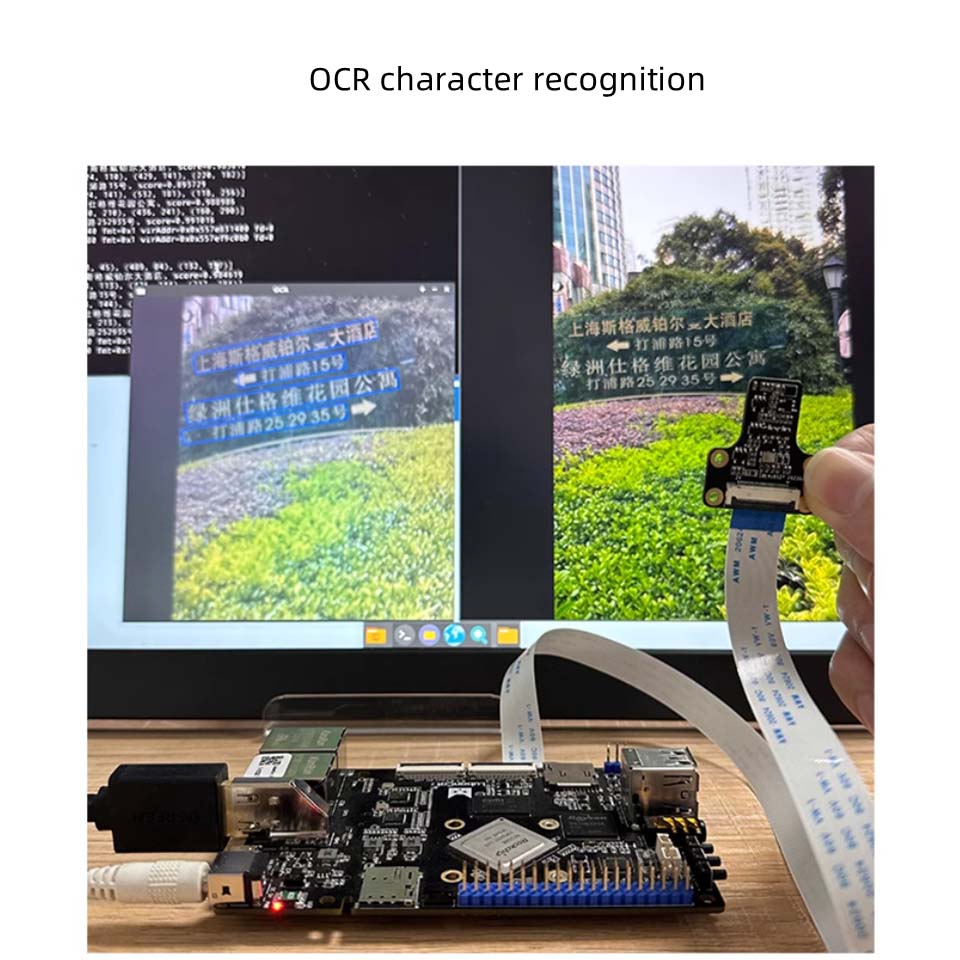

از تعویض یک کلیک از مدل های معماری اصلی پشتیبانی می کند ، می تواند برای برنامه های هوش مصنوعی سبک استفاده شود

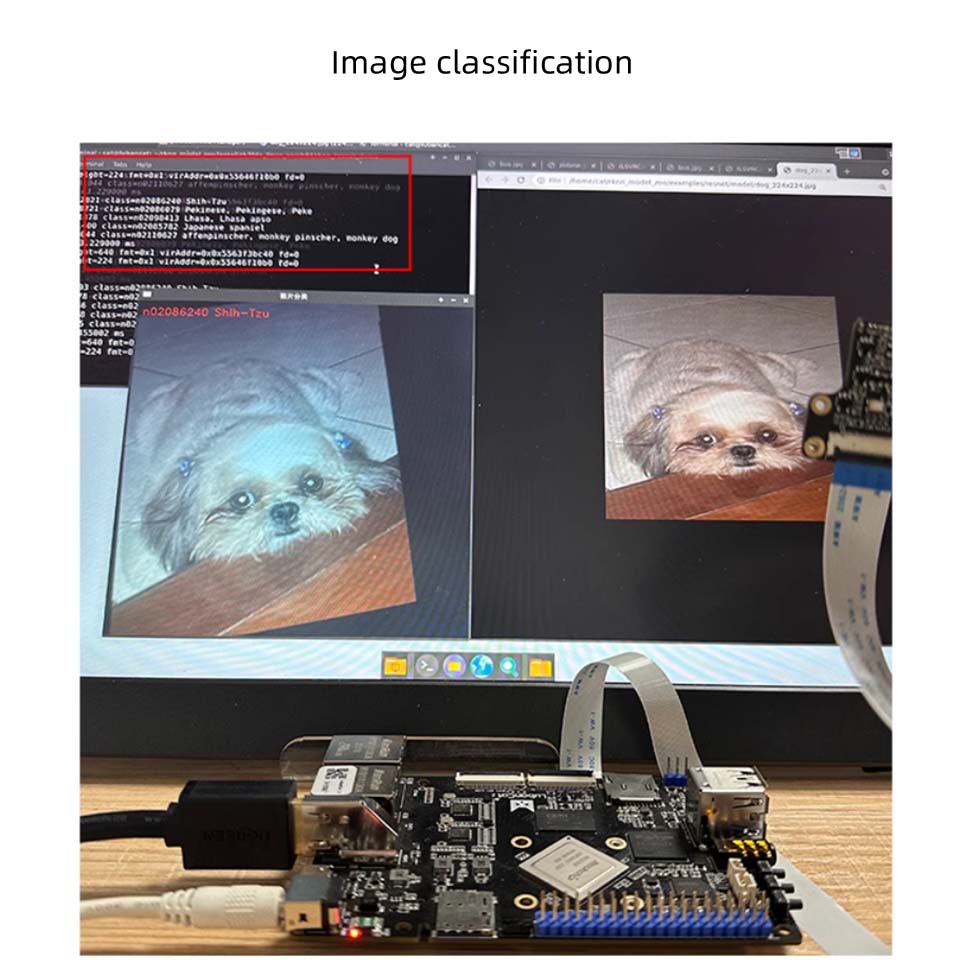

3. قابلیت های تجزیه و تحلیل تصویر قدرتمند ، رمزگشایی آسان 4K

پشتیبانی از 4K@30 فریم H.265 \ VP9 رمزگشایی فرمت و 1080p60 فریم H.264 رمزگذاری

4. رابط های انبساط غنی برای پاسخگویی به نیازهای لوازم جانبی

با پورت شبکه گیگابیت ، LVDS ، USB3.0/2.0 ، MIPI DS1 ، MIPIC1 چهار طرفه ، رابط صوتی ، پذیرش مادون قرمز ، نگهدارنده کارت TF و سایر رابط ها ، می تواند به راحتی اترنت ، کارت TF ، دوربین ، صفحه ، میکروفون و سایر دستگاه ها را گسترش دهد. علاوه بر این ، RS232 جداگانه ، RS485 ، CAN ، ADC برای رفع نیازهای مختلف خارجی وجود دارد.

کاربرد محصول

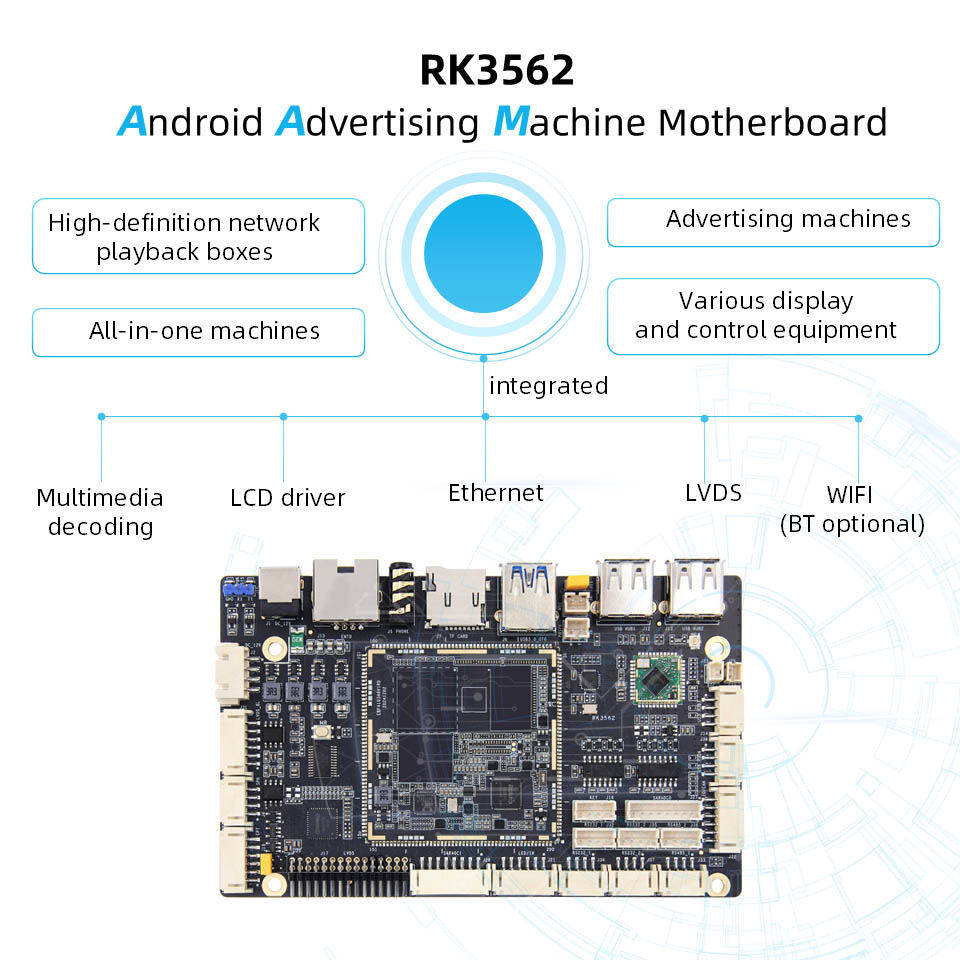

مناسب برای جعبه های پخش کننده شبکه با کیفیت بالا ، دستگاه های تبلیغاتی و دستگاه های همه در یک و غیره. ادغام چندرسانه ای ، درایور LCD ، اترنت ، LVDS ، WiFi (عملکرد بلوتوث اختیاری)

پارامترها

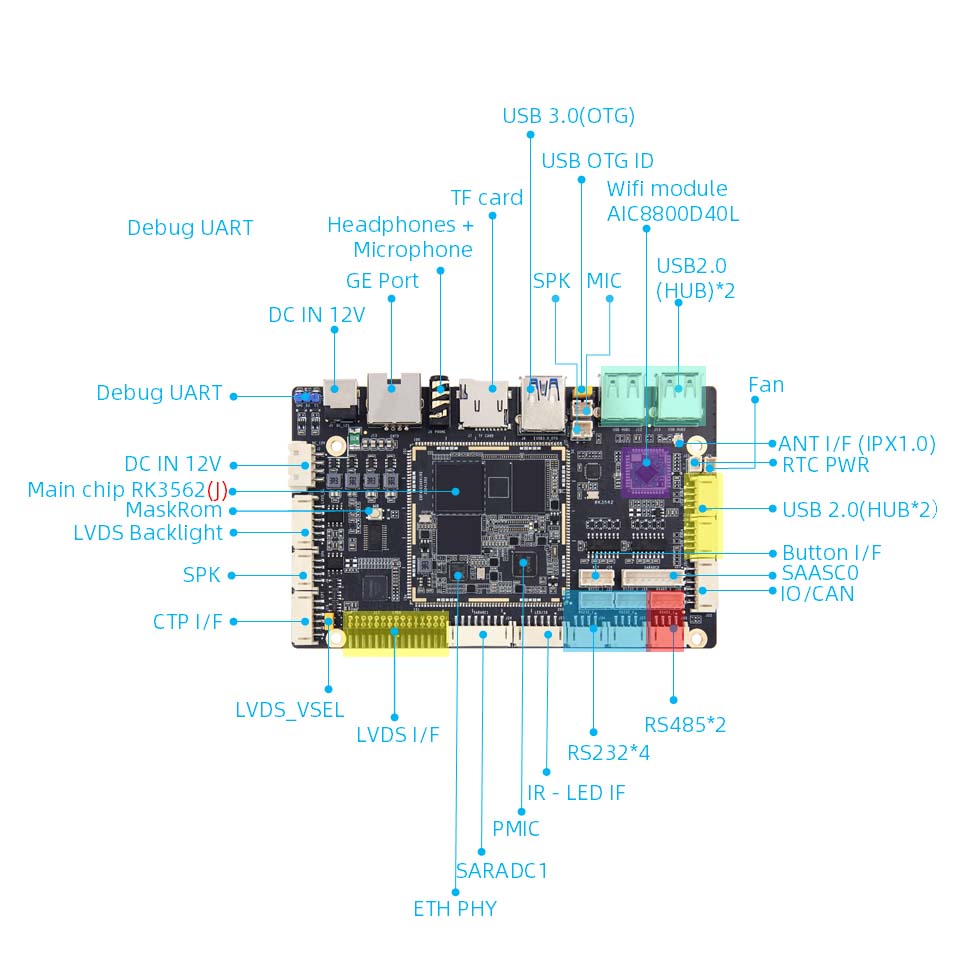

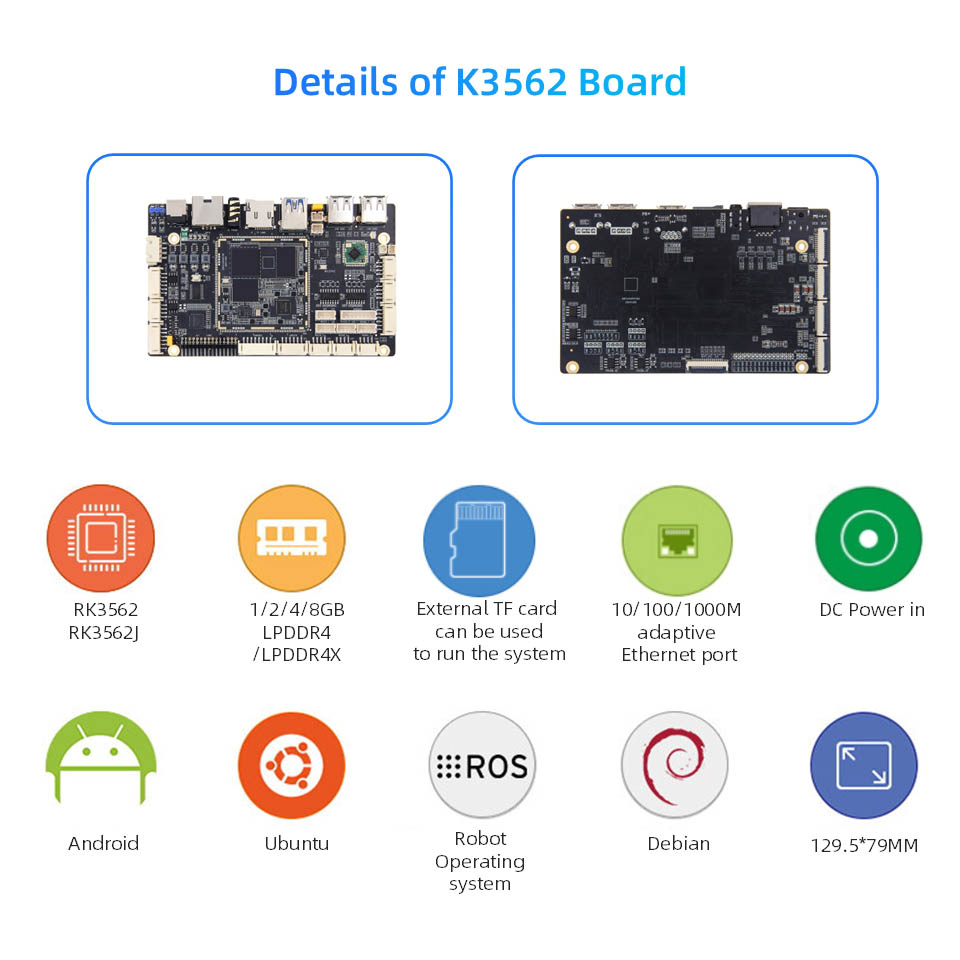

پیکربندی سخت افزار صفحه Luban Cat 1HS

● تراشه اصلی:

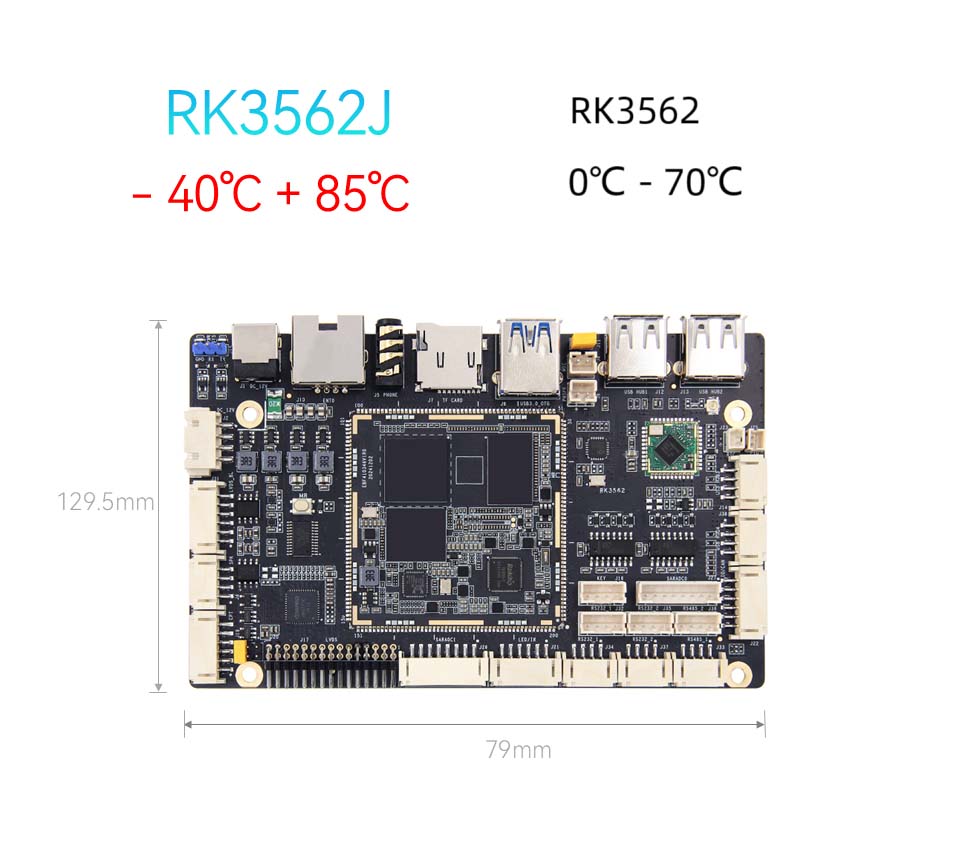

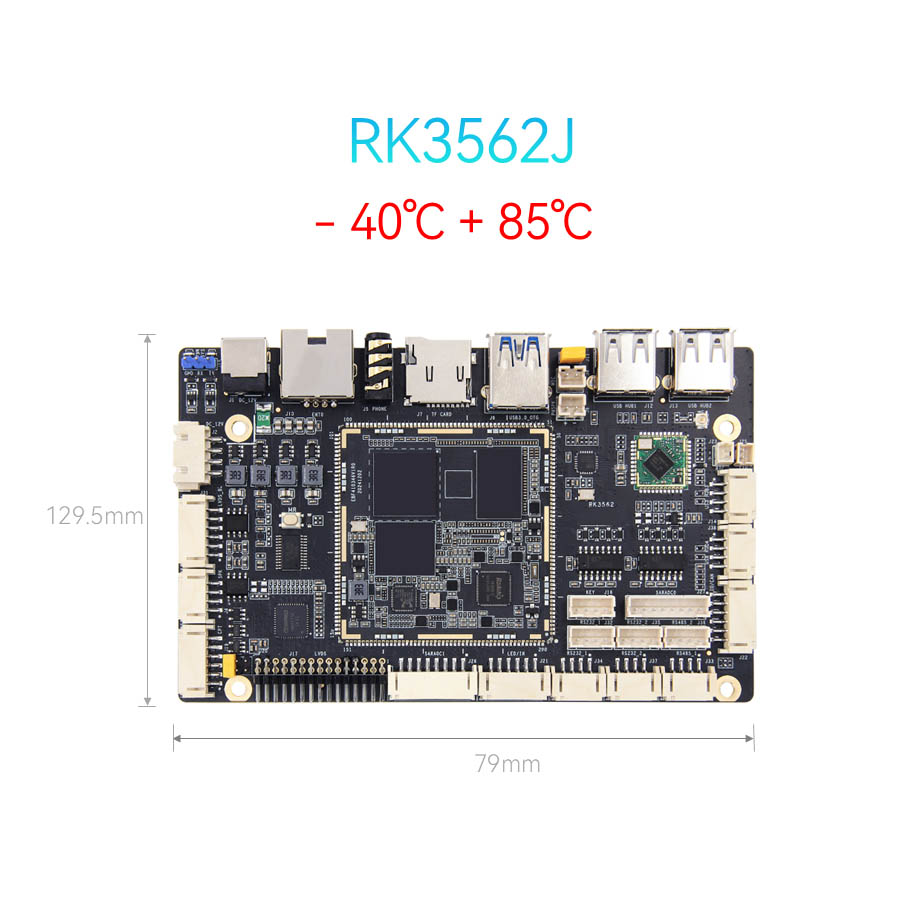

● مدل: RK3562/RK3562JCPU: چهار هسته ای Cortex-A53 ، فرکانس اصلی تا 2.0GHZGPU: MALI-G52NPU: 1TOPS محاسبات (درجه صنعتی RK3562J بدون NPU)

● حافظه: 1/2/4/8 گیگابایتی ، LPDDR4/4X (قابل تنظیم)

● ذخیره سازی: 8/32/64/128 گیگابایتی ، EMMC (قابل تنظیم)

● رابط قدرت: ورودی DC 12V@2A DC

● اترنت: پورت شبکه گیگابیت*1 ، از نرخ انتقال داده 10/100/1000 مگابیت در ثانیه پشتیبانی می کند

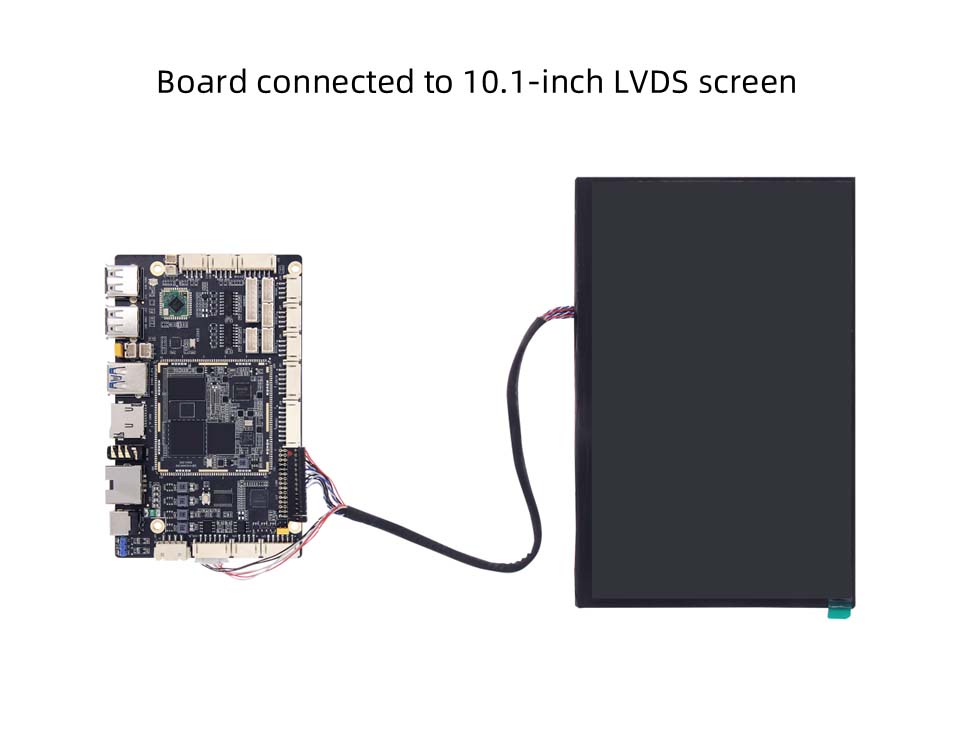

● LVDS: 2*15Pin رابط صفحه نمایش LVDS*1

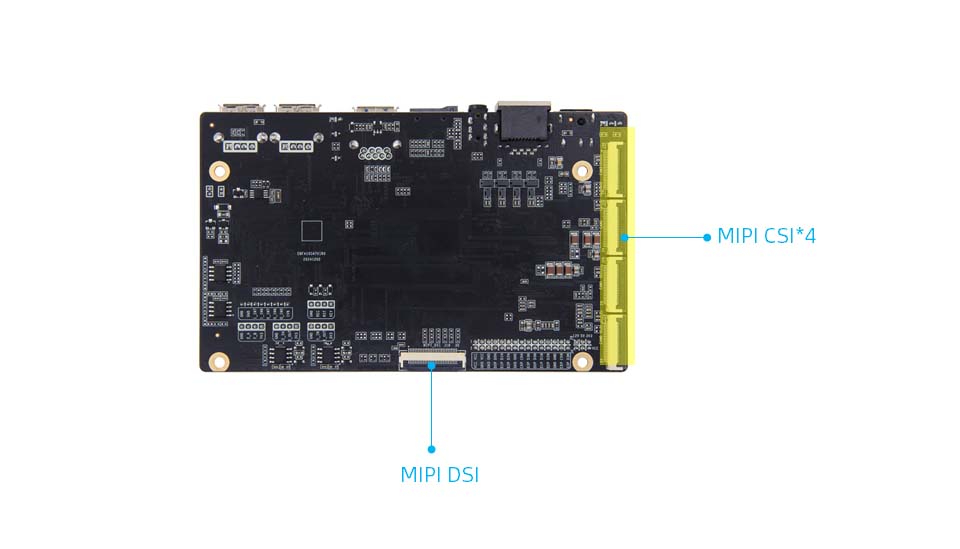

● MIPI-DSI: رابط صفحه نمایش MIPI*1 ، رابط MIPIDSI و LVDS مورد استفاده مجدد قرار می گیرند و پیش فرض اتصال به صفحه LVDS است. اگر تصمیم به اتصال به mipidsi گرفتید ، باید مقاومت را تغییر دهید

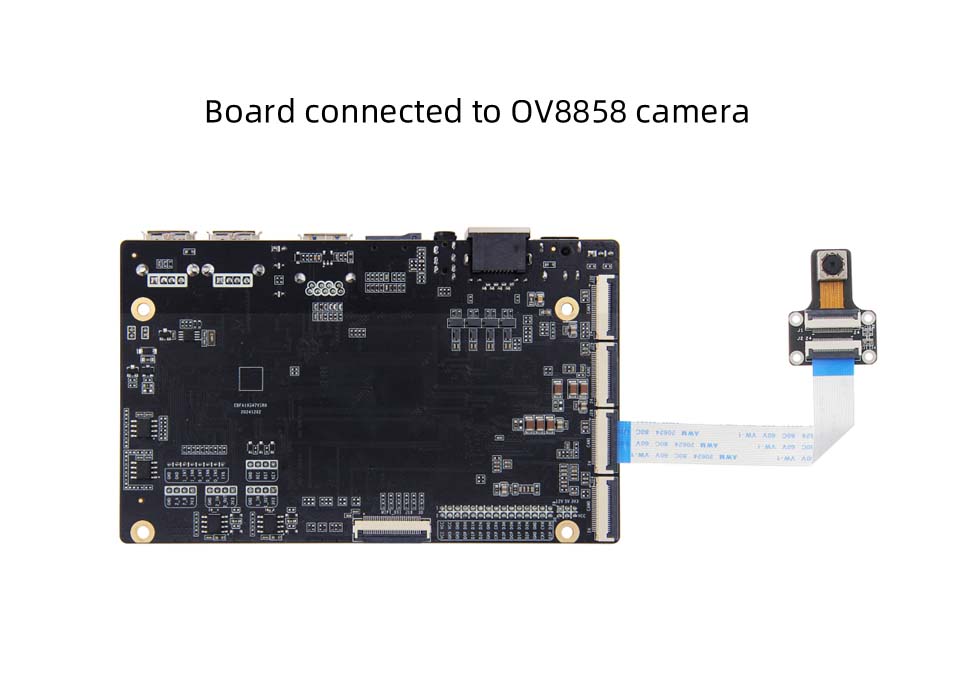

● MIPI-CSI: رابط دوربین MIPI*4 ، را می توان به دوربین IMX415/OV8858 فروشگاه وصل کرد (ترکیب پیش فرض دوربین OV8858 است)

صفحه لمسی خازنی: رابط صفحه لمسی LVDS*1

● نور پس زمینه LCD: رابط نور پس زمینه LVDS*1

● رابط قدرت صفحه: رابط انتخاب ولتاژ LVDS*1

● USB2.0: رابط USB HUB*4

● USB3.0: USB OTG رابط*1 ، پیش فرض حالت دستگاه است ، حالت را می توان از طریق کلاه جامپر انتخاب کرد

● WiFi: ماژول WiFi6 پردازنده ، مدل: AIC8800D40L

● نگهدارنده کارت TF: برای شروع سیستم ، تا 512 گیگابایت از کارت Micro SD (TF) پشتیبانی کنید
