صفحه اصلی Rockchip RK3566 BTB

1. Rockchip RK3566 BTB Core Core می تواند به عنوان یک رایانه تک تخته ای با کارایی بالا و مادربرد تعبیه شده برای نمایش ، کنترل ، انتقال شبکه ، ذخیره فایل ، محاسبات لبه و سایر سناریوها استفاده شود.

2. Using Rockchip RK3566 as the main chip, it adopts 22nm process technology, with a main frequency of up to 1.8GHz, integrated with quad-core 64-bit Cortex-A55 processor and MaliG522EE graphics processor, supports 4K decoding and 1080P encoding, supports dual-frequency display, built-in independent NPU, can be used for lightweight artificial intelligence applications.

3. انواع مختلفی از حافظه و ذخیره سازی را برای انتخاب فراهم کنید ، پیکربندی سخت افزار پردازنده متعادل است و دامنه برنامه گسترده است.

4. قدرت محاسبات مستقل NPU می تواند به 1Tops برسد ، که می تواند برای برنامه های هوش مصنوعی سبک وزن استفاده شود.

5. ادغام بالا ، با رابط های انبساط غنی ، با درگاه گیگابیت اترنت ، HDMI ، EDP ، Minipcle ، USB3.0 ، USB2.0 ، رابط صفحه نمایش MIPI و رابط دوربین MIPI ، رابط صوتی و سایر محیط های جانبی ، می توانند بازی کاملی را به عملکرد پردازنده ارائه دهند و بیشتر از گسترش سناریوهای استفاده از صفحه استفاده کنند.

6. به طور رسمی از جریان اصلی Andriod 11 ، Debain ، تصاویر سیستم عامل اوبونتو پشتیبانی می کند و می تواند در انواع محیط های مختلف کاربردی اعمال شود.

7. منبع کاملاً باز ، ارائه آموزش های رسمی ، کیت های کامل توسعه راننده SDK ، طرح های طراحی و منابع دیگر ، می توانید به راحتی بدون نقاط کور شروع کنید.

ویژگی های محصول

1. SDK رایگان

2. هیئت مدیره به ساختار هیئت مدیره. RK3566 RK3568 دو تخته اصلی سازگار هستند

3. از چندین رابط صفحه نمایش پشتیبانی می کند ، از خروجی فریم 4K60 پشتیبانی می کند. پشتیبانی HDMI ، MIPI DSI ، EDP ، LVDS

4. NPU مستقل داخلی ، قدرت محاسبات می تواند به 1Tops برسد

5. تنظیمات متعدد: 1/2/4/8GB LPDDR4 ؛ 8/32/64/128GB EMMC

6. رمزگشایی 4K ؛ درگاه اترنت گیگابیت ؛ USB3.0

7. پشتیبانی فنی ارائه دهید

پارامترهای محصول

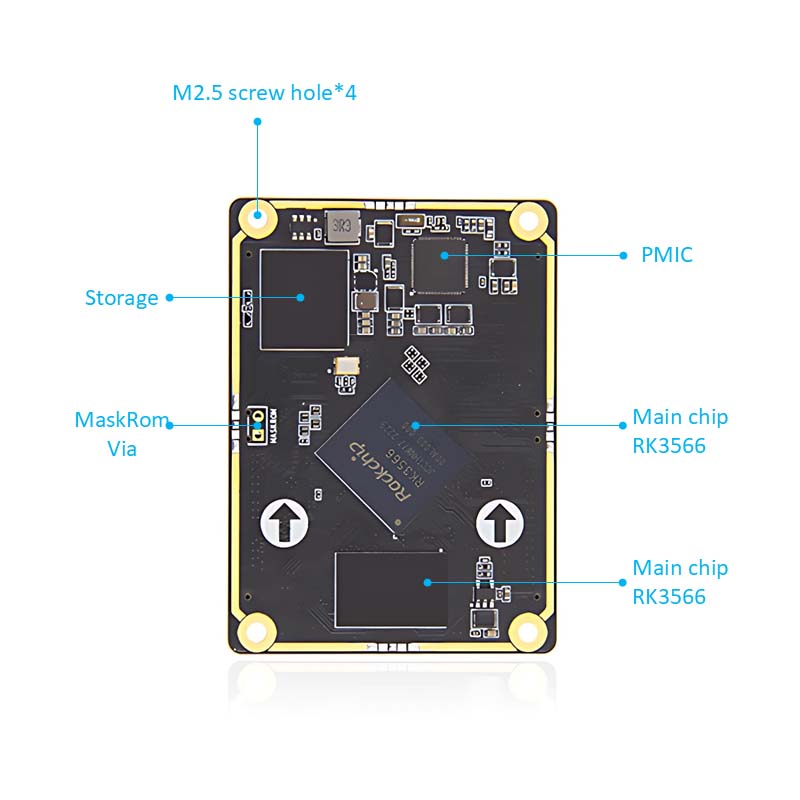

پارامترهای برگه اصلی

کانکتور: 260pins DDR4 اتصال ، مدل: ASOA826-H2SB-7H

تراشه اصلی: RK3566 (Cortex-A55 چهار هسته ای ، 1.8GHz ، MALI-G52)

IO: 260 انگشت طلا ، فاصله 0.5 میلی متر ، همه I0 را بیرون بیاورید

حافظه: 1/2/4/8 گیگابایتی ، LPDDR4/4X ، 1056MHz

ذخیره سازی: 8/32/64/128 گیگابایتی ، EMMC

پارامترهای پایه

کانکتور: 260pins DDR4 اتصال ، مدل: ASOA826-H2SB-7H

رابط برق: 12V@1A (1A و بالاتر) ورودی DC ، رابط DC

اترنت: بندر اترنت تطبیقی ​​10/100/1000 متر

HDMI: رابط صفحه نمایش HDMI2.0*1 ، حداکثر وضوح 4096*2160@60Hz

LVDS: رابط صفحه نمایش LVDS*1 ، کانال تک 8bit

MIPI-DSI: رابط صفحه نمایش MIPI*1 ؛ حالت MIPI تک وضوح حداکثر 1920*1080@60Hz

MIPI-CSI: رابط دوربین MIPI*2 ، دوربین IMX415/OV8858 PLUGGABLE

EDP: رابط صفحه نمایش EDP1.3*1 ، رابط لمسی EDP*1

USB2.0: نوع A رابط*3 (میزبان) ؛ رابط Type-C*1 (OTG) ، برای رابط سوزاندن سیستم عامل

USB3.0: نوع A رابط*1 (میزبان)

WiFi+بلوتوث: ماژول بلوتوث WiFi پردازنده ، مدل: RTL8821CU

رابط PCLE: رابط Mini-Pcle ​​، می تواند با کارت شبکه WiFi تمام ارتفاع یا نیمه ارتفاع ، ماژول 4G یا سایر ماژول های رابط مینی پیکه استفاده شود

دارنده سیم کارت: عملکرد سیم کارت باید با ماژول 4G استفاده شود

1²C: 1²C*2

پورت سریال: پورت سریال اشکال زدایی*1 (UART2) پارامتر پیش فرض 1500000-8-N-1 ؛ پورت سریال LVTTL*2 (UART7 & UART9) ؛ RS232*2 (UART3 & UART4) ؛ RS485*2 (UART1 و UART6)

نگهدارنده کارت TF: برای شروع سیستم ، حداکثر 512 گیگابایت ، کارت Micro SD (TF) را پشتیبانی کنید

صوتی: خروجی صوتی ، جک صوتی 3.5 میلی متر*1 (سبز) ؛ ورودی صوتی ، جک صوتی 3.5 میلی متری*1 (قرمز) رابط میکروفون میکروفون*1

رابط بلندگو SPK*1 ، می توانید بلندگو قدرت 1W را وصل کنید

دکمه ها: دکمه پاور ؛ دکمه ماسکروم ؛ دکمه بازیابی

گیرنده مادون قرمز: از عملکرد کنترل از راه دور مادون قرمز پشتیبانی می کند

RTC: سوکت برق RTC*1

رابط فن: از نصب خنک کننده فن 5 ولت پشتیبانی می کند
