Rockchip RK3576 All-in-One Edge راه حل

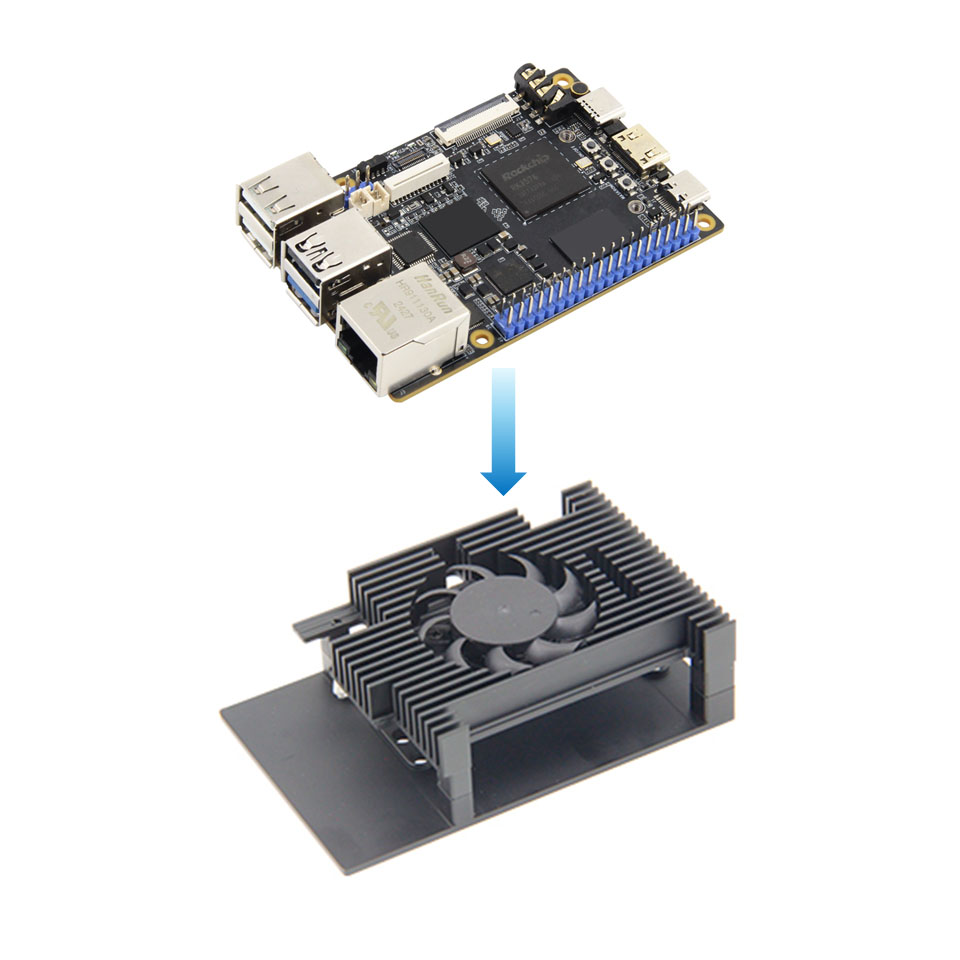

جعبه محاسبات RK3576 AI از RK3576 SBC و یک مورد فلزی تشکیل شده است.

معرفی مادربرد RK3576

● مادربرد RK3576 می تواند برای نمایش ، کنترل ، انتقال شبکه ، ذخیره فایل ، محاسبات لبه و سایر سناریوها استفاده کند.

● Using Rockchip RK3576 as the main chip, the main frequency can reach up to 2.2GHz, integrating quad-core 642-bit Cortex-A72 and quad-core 64-bit Cortex-A53, a total of eight-core processors and ARM Mail-G52 MC3GPU, supporting 8K video decoding and 4K display output, super image processing capabilities, supporting multi-camera input, supporting صفحه نمایش چند صفحه ، NPU مستقل داخلی ، امکان سناریوهای مختلف هوش مصنوعی را فراهم می کند.

● باز کردن پتانسیل AI در لبه - 6TOPS NPU مدل های پیچیده را بدون وابستگی به ابر امکان پذیر می کند

computer کامپیوتر لبه بسیار یکپارچه با رابط های غنی:

✔ 6 برابر USB (3.0+2.0) ✔ MIPI DUAL ✔ MINI PCIE

✔ Raspberry Pi 40-Pin ✔ پشتیبانی کارت SIM/TF

✔ Gigabit LAN + RS485 صنعتی

● به طور رسمی از تصاویر سیستم عامل Android ، Debain و Ubuntu پشتیبانی می کند و می تواند در بیش از 8 محیط مختلف کاربردی اعمال شود.

● کاملاً منبع باز است ، آموزش های رسمی را ارائه می دهد ، و کیت های کامل توسعه درایور SDK ، طرحواره های طراحی و منابع دیگر را ارائه می دهد که به راحتی می توان از آنها استفاده کرد.

پیکربندی سخت افزار تخته RK3576

● رابط قدرت: ورودی 5V@4A DC ، رابط نوع- C (بدون قابلیت انتقال داده)

● تراشه اصلی: RK3576 (چهار هسته ای A72 + چهار هسته ای A53 ، Mali-G52 MC3 ، قدرت محاسبات 6T)

● حافظه: 2/4/8 گیگابایتی ، LPDDR4X (سایر نیازهای ذخیره سازی را می توان سفارشی کرد)

● ذخیره سازی: 0/32/64 گیگابایتی ، EMMC (سایر نیازهای ذخیره سازی را می توان سفارشی کرد)

● اترنت: پورت شبکه گیگابیت*1 ، از نرخ انتقال داده 10/100/1000 مگابیت در ثانیه پشتیبانی می کند. رابط RGMI*1 ، از نرخ انتقال داده 10/100/1000 مگابیت در ثانیه پشتیبانی می کند ، می تواند به ماژول اترنت Gigabit RGMII ما وصل شود

● HDMI: HDMI2.1 خروجی*1 ، از صفحه نمایش چند صفحه ای با سایر صفحه نمایش پشتیبانی می کند ، حداکثر وضوح 4K@120fps

● MIPI-DSI: رابط صفحه نمایش MIPI * 1 ، را می توان به صفحه Wildfire MIPI وصل کرد ، از صفحه های مختلف با صفحه های دیگر ، حالت MIPI تک با بالاترین وضوح 2560 * 1600 @ 60fps پشتیبانی می کند.

● MIPI-CSI: 2 * 15pin رابط دوربین BTB * 5 (جلو * 1 ، پشت * 4) ، می توانید به دوربین MIPI ما وصل کنید

● USB2.0: رابط نوع A * 3 (میزبان)

● USB3.0: نوع A رابط * 1 (میزبان) ؛ رابط Type-C * 1 (OTG) ، برای رابط سوزاندن سیستم عامل ، از پروتکل DP پشتیبانی می کند ، می تواند با سایر صفحه ها استفاده شود

● رابط PCLE: رابط Mini-Pcle ​​، می تواند با کارت شبکه WiFi با ارتفاع کامل یا نیمه ارتفاع ، ماژول 4G یا سایر ماژول های رابط مینی پیکه استفاده شود

● نگهدارنده کارت SIM+TF: می تواند به طور همزمان سیم کارت و کارت Micro SD (TF) را وارد کنید ، از کارت TF برای شروع سیستم پشتیبانی کنید ، تا 512 گیگابایت ، عملکرد سیم کارت باید با ماژول 4G استفاده شود

● رابط 40pin: سازگار با رابط Raspberry Pi 40pin ، از توابع PWM/GPIO/C/SPI/UART پشتیبانی می کند

● پورت سریال اشکال زدایی: پارامتر پیش فرض 1500000-8-N-1

● صوتی: میکین*1 ، میکروفون خازن ؛ خروجی هدفون + ورودی میکروفون رابط 2 در 1*1

● دکمه ها: دکمه پاور*1 ؛ دکمه ماسکروم*1 ؛ دکمه بازیابی*1

● LED: نشانگر برق*1 ؛ نشانگر سیستم*1

an گیرنده مادون قرمز: از عملکرد کنترل از راه دور مادون قرمز پشتیبانی می کند

● RTC: سوکت برق RTC*1

● رابط فن: از نصب فن 5 ولت برای خنک کننده پشتیبانی می کند
