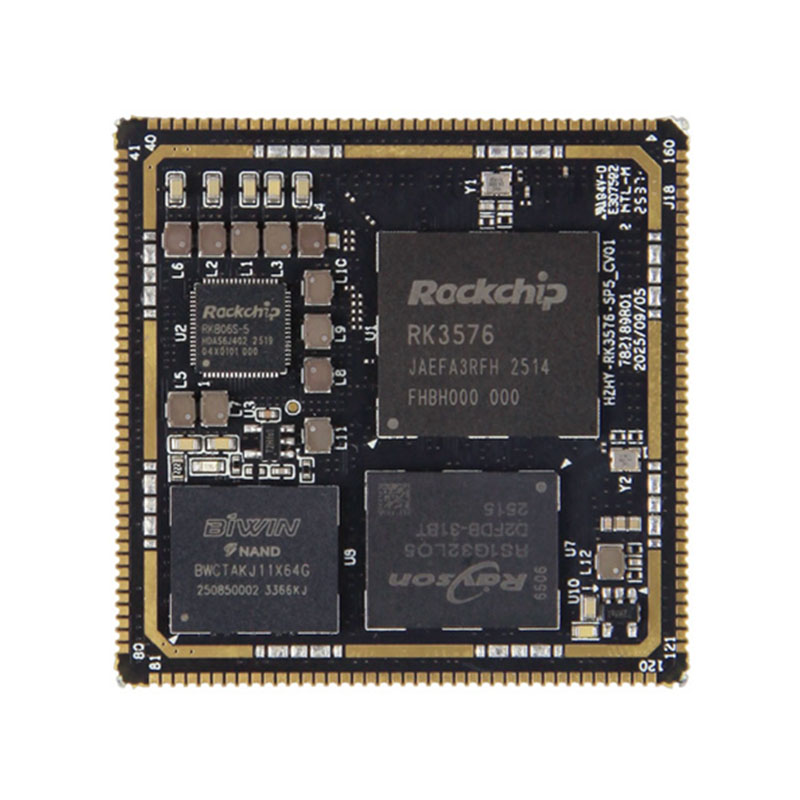

Rockchip RK3576 SOM

سیستم روی ماژول Rockchip RK3576 (SOM) یک راه حل تعبیه شده با کارایی بالا و درجه صنعتی است که برای توانمندسازی طیف گسترده ای از دستگاه های لبه هوشمند طراحی شده است. این SOM فشرده و یکپارچه که بر اساس فناوری پردازشگر پیشرفته Rockchip ساخته شده است، قدرت محاسباتی استثنایی، قابلیت های استنتاج هوش مصنوعی قوی و عملکرد چندرسانه ای قابل اعتماد را ارائه می دهد و آن را به گزینه ای ایده آل برای اتوماسیون صنعتی، AIoT و سیستم های هوشمند تعبیه شده تبدیل می کند.

ارسال استعلام

توضیحات محصول

در هسته RK3576 SOM یک پیکربندی پردازنده هشت هسته ای قدرتمند قرار دارد که دارای چهار هسته Cortex-A72 با فرکانس 2.2 گیگاهرتز و چهار هسته Cortex-A53 با فرکانس 1.8 گیگاهرتز است. این معماری ناهمگن بزرگ. LITTLE تعادل بار هوشمند را امکان پذیر می کند و عملکرد عالی را برای چند کار پیچیده تضمین می کند و در عین حال بهره وری انرژی را برای عملیات طولانی بهینه می کند - که برای محیط های صنعتی با نیازهای شدید انرژی بسیار مهم است.

مجهز به NPU 6TOPS@INT8، SOM RK3576 در استنتاج هوش مصنوعی روی دستگاه برتری دارد. از عملیات با دقت ترکیبی از جمله INT4، INT8 و FP16 پشتیبانی می‌کند و کاملاً با چارچوب‌های یادگیری عمیق جریان اصلی مانند TensorFlow و PyTorch سازگار است. این به توسعه دهندگان این امکان را می دهد که بدون اتکا به رایانش ابری، کاهش تأخیر و افزایش حریم خصوصی داده ها، برنامه های کاربردی هوش مصنوعی مانند بینایی رایانه، تشخیص گفتار، و تجزیه و تحلیل لبه ها را به طور یکپارچه اجرا کنند.

GPU یکپارچه Mali-G52 MC3 قابلیت های چند رسانه ای و گرافیکی SOM را بیشتر می کند. با پشتیبانی از استانداردهای صنعتی مانند OpenGL ES 3.2 و Vulkan 1.2، رندر سه بعدی روان، پردازش ویدیویی با وضوح بالا و تجسم رابط کاربری پیشرفته را امکان پذیر می کند – برای کاربردهایی مانند HMI صنعتی، علامت دیجیتال و سیستم های نظارت هوشمند عالی است.

به عنوان یک راه حل صنعتی، SOM RK3576 برای پاسخگویی به نیازهای سخت محیط های صنعتی مهندسی شده است و عملکرد پایدار را حتی در شرایط سخت تضمین می کند. ما خدمات سفارشی سازی OEM و ODM منعطف را متناسب با نیازهای پروژه خاص شما، از جمله تنظیمات رابط سفارشی، گزینه های حافظه و بهینه سازی نرم افزار، ارائه می دهیم. چه به یک برد اصلی استاندارد RK3576 یا یک برد تعبیه شده کاملا سفارشی نیاز داشته باشید، راه حل ما چرخه توسعه محصول شما را تسریع می کند و زمان ورود به بازار را کاهش می دهد.

Rockchip RK3576 SOM را برای یک پلت فرم تعبیه شده قابل اعتماد و با کارایی بالا انتخاب کنید که دوام صنعتی، محاسبات هوش مصنوعی قدرتمند و سفارشی سازی همه کاره را با هم ترکیب می کند و امکانات جدیدی را برای برنامه های کاربردی لبه هوشمند شما باز می کند.

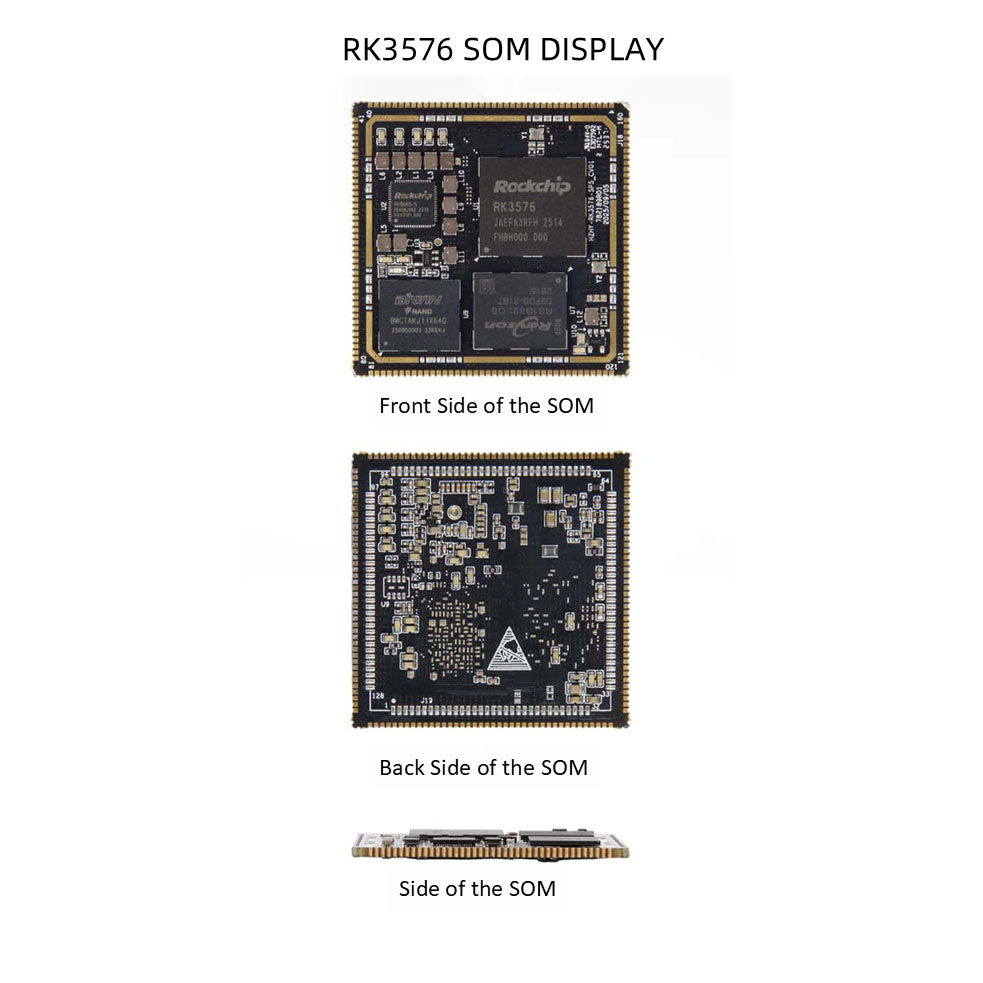

مشخصات سخت افزار RK3576 SOM

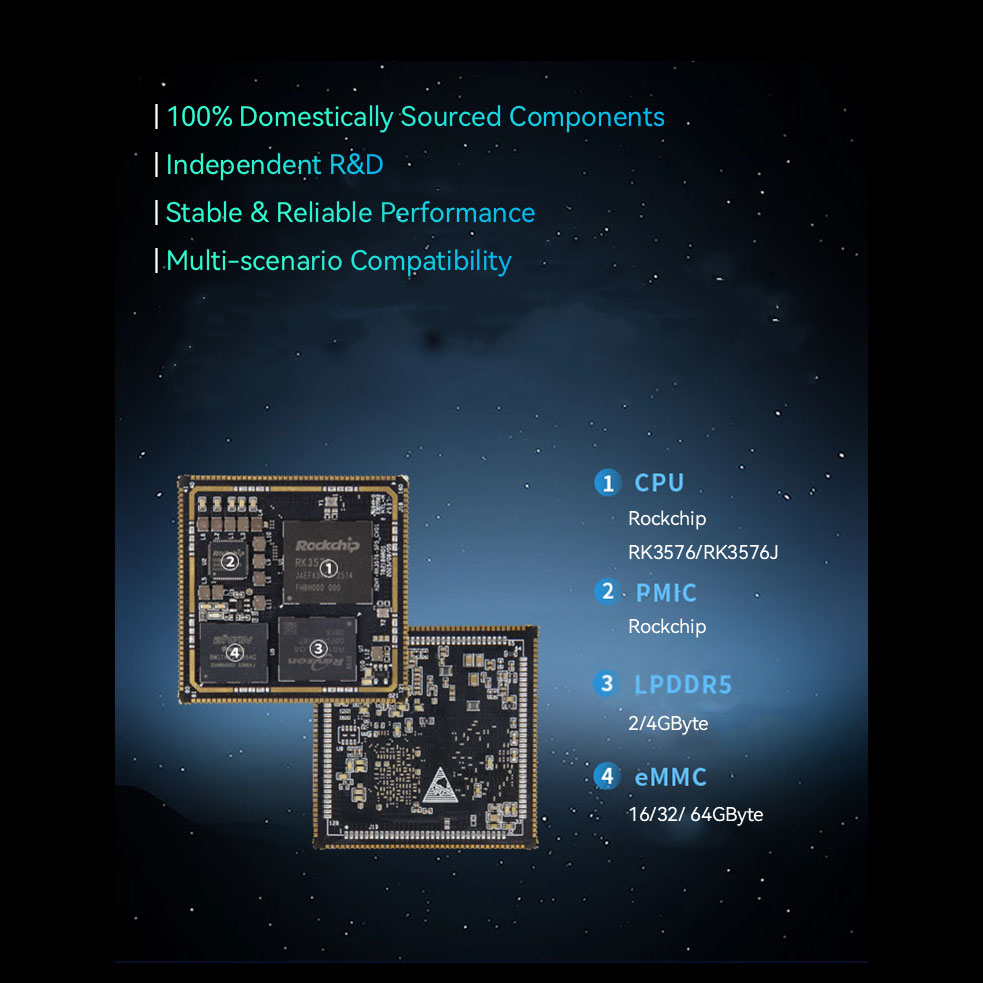

● CPU: پردازنده چهار هسته ای Cortex-A72 + پردازنده چهار هسته ای Cortex-A53

● سرعت ساعت: 2.2 گیگاهرتز

● حافظه: 2/4 گیگابایت LPDDR5 (ظرفیت بسته به نسخه خریداری شده متفاوت است)

● EMMC: 32/64 گیگابایت eMMC (ظرفیت بسته به نسخه خریداری شده متفاوت است)

● پردازش چند رسانه ای: از رمزگشاهای 4K@120fps H.265، VP9، AVS2 و AV1 پشتیبانی می کند. پشتیبانی از رسیور 4K@60fps H.264. پشتیبانی از رمزگذارهای 4K@60fps H.264 و H.265، رمزگذار/رمزگشا JPEG با کیفیت بالا

● پردازنده گرافیکی: ARM Mali-G52-MC3

● NPU: NPU مستقل داخلی، 6 قدرت محاسباتی TOPS @INT8

● ابعاد: 45mm x 45mm

● رابط: رابط مهر-حفره، 288 پین

● دما: -40°C~+85°C / 0°C~+70°C

● ولتاژ کاری: 5 ولت

● سیستم عامل: لینوکس، اوبونتو

پارامترهای عملکردی RK3576 SOM

● SDMMC (≤2 کانال): از پروتکل SDI03.0 و پروتکل MMCV4.51 پشتیبانی می کند. عرض گذرگاه داده 4 سیم; از حالت SDR104 با حداکثر سرعت 200 مگاهرتز پشتیبانی می کند. توجه: فقط SDMMC0 از سیستم بوت پشتیبانی می کند و عملکرد کارت SD پیش فرض است.

هنگامی که EMMC/UFS خالی است از ارتقا سیستم عامل از طریق کارت SD پشتیبانی می کند و همچنین از ارتقاء سیستم عامل EMMC/UFS از طریق کارت SD پس از بوت شدن EMMC/UFS پشتیبانی می کند. SDMMC0 VCCIO_SD_S0 را به خروجی 1.8 ولت یا 3.3 ولت مطابق با حالت عملکرد محیطی و واقعی پیکربندی می کند. SDMMC1 3.3 ولت است. برخی از منابع پین مالتی پلکس هستند.

● SARADC (≤7 کانال): وضوح SARADC 12 بیتی است، سرعت 1MS/s، محدوده ولتاژ ورودی 0~1.8V است. توجه: SARADC_VINO_BOOT به تنظیم دنباله بوت SYSTEMBOOT اختصاص دارد و نمی توان از آن برای سایر توابع استفاده کرد. SARADC_VIN1 به‌عنوان پورت نمونه‌گیری ورودی مقدار کلیدی پیش‌فرض است و به‌عنوان دکمه حالت بازیابی مالتی پلکس می‌شود (غیر قابل تغییر).

SARADC_VIN2 شناسه سخت افزار برد است که بیرون نیامده است. SARADC_VIN3 برای تشخیص صدا مالتی پلکس شده است.

SARADC_VIN4~7 می تواند به طور مستقیم استفاده شود.

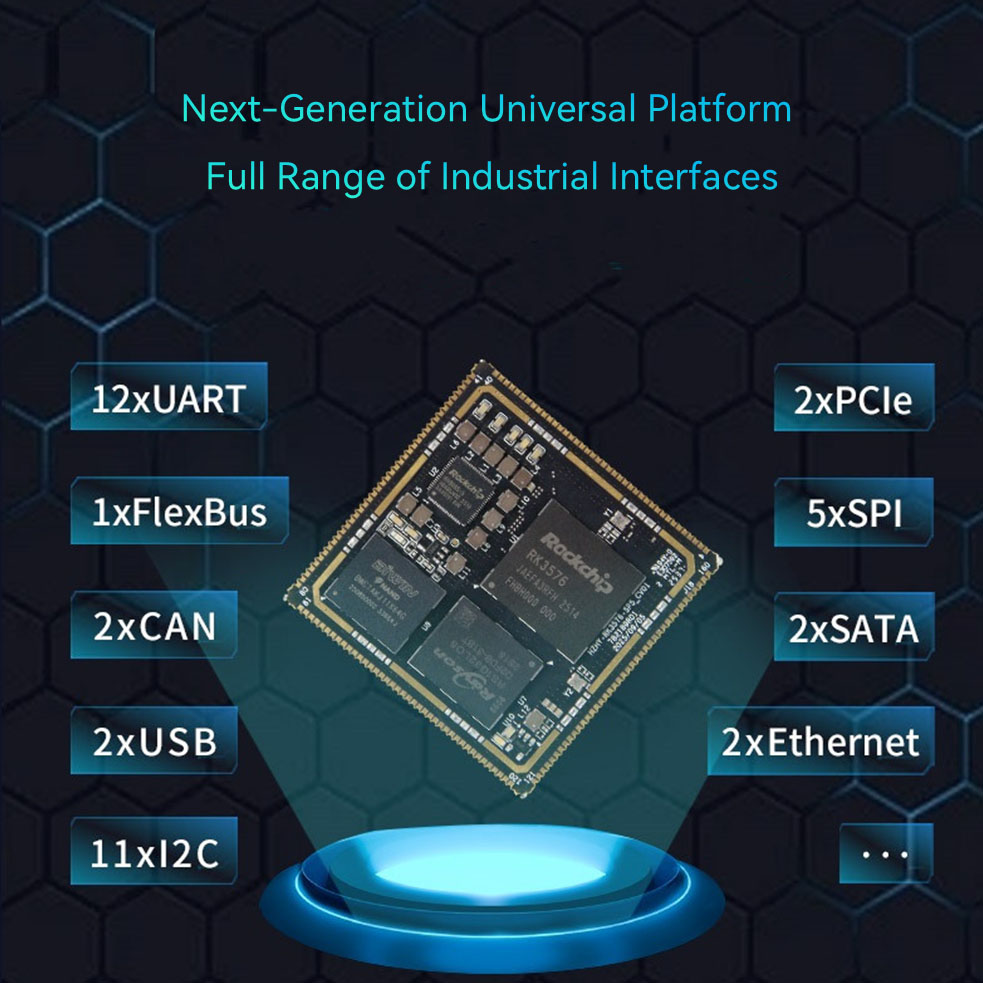

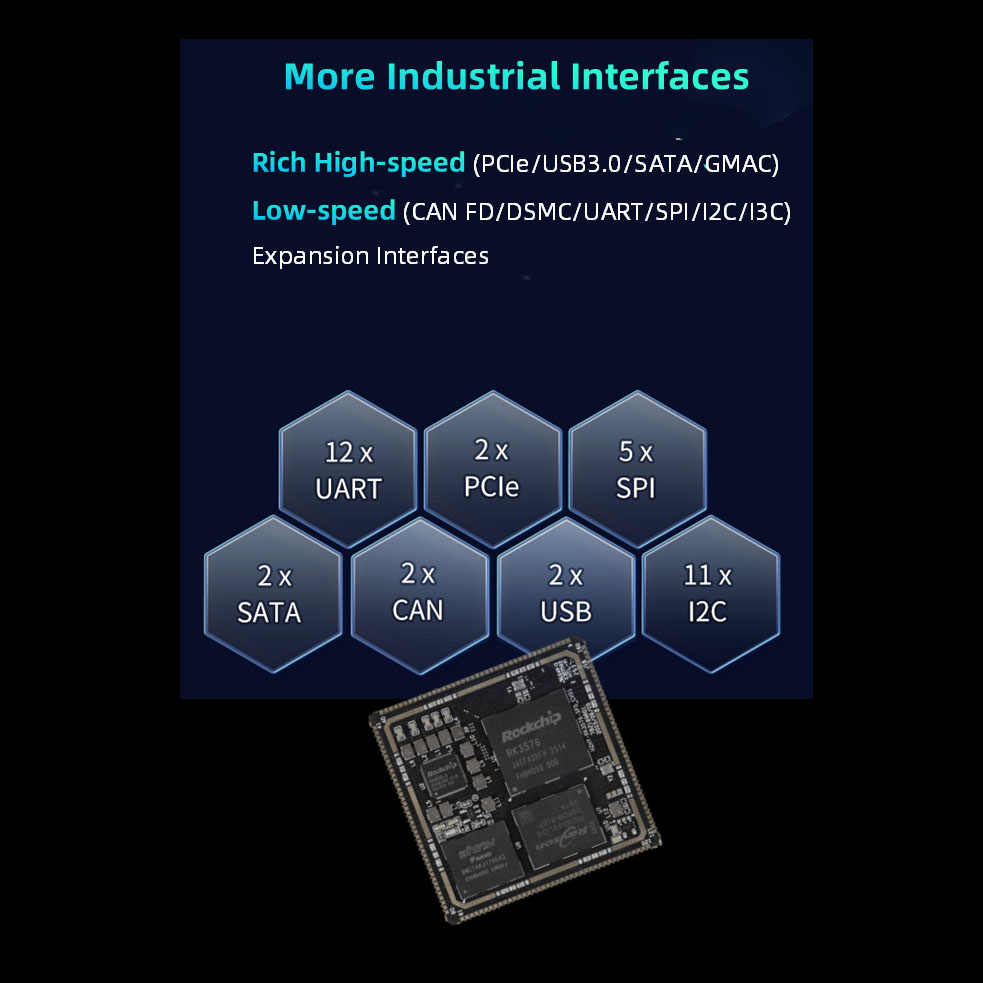

● USB (≤2 کانال): توجه: USB2_OTG0 پورت رایت سیستم عامل پیش فرض برای RK3576 است، لطفاً حتماً این رابط را در برنامه رزرو کنید. USB3 و USB2.0 OTG تنها می توانند به عنوان دستگاه یا هاست به طور همزمان عمل کنند. سیگنال SS (5Gbps) USB3 OTG0 با DP1.4 مالتی پلکس شده است. سیگنال SS (5 گیگابیت در ثانیه) USB3 OTG1 با PCIE1 یا SATA1 مالتی پلکس می شود و وقتی روی عملکرد PCIE یا SATA تنظیم شده است، نمی توان از عملکرد USB استفاده کرد.

● SATA (≤2 کانال): از عملکرد SATA PM پشتیبانی می کند، هر پورت می تواند 5 دستگاه را پشتیبانی کند. پشتیبانی از SATA 1.5Gb/s، SATA 3.0Gb/s، SATA 6.0Gb/s. از eSATA پشتیبانی می کند.

توجه: کنترلرهای SATA0 و PCIe0 مالتی پلکس هستند. کنترلرهای SATA1 و PCIe1 یا USB3_OTG1 مالتی پلکس هستند.

● PCIe (≤2 کانال): 2 کنترلر PCIe 2.1 که هر دو فقط از حالت RC پشتیبانی می کنند.

توجه: کنترلرهای PCIe0 و SATA0 مالتی پلکس هستند. کنترلرهای PCIe1 و SATA1 یا USB3_OTG1 مالتی پلکس هستند.

● MIPI DPHY CSI RX (≤2 کانال): 2 پورت MIPI DPHY CSI RX، از حالت MIPI-CSI 2/4 لاین پشتیبانی می کند.

توجه: تقسیم به حالت 2 خط + 2 خط در حال حاضر پشتیبانی نمی شود. حداکثر 2 دوربین را می توان متصل کرد.

● MIPI DCPHY CSI RX (≤1 کانال): 1 پورت MIPI DCPHY CSI RX، از حالت MIPI-DPHY 1/2/4 یا حالت MIPI-CPHY 0/1/2 Trio پشتیبانی می کند.

● توجه: تقسیم به حالت 2 خط + 2 خط پشتیبانی نمی شود. TX و RX MIPI DCPHY Combo PHY را فقط می توان به طور همزمان به عنوان حالت های DPHY TX و DPHY RX یا به طور همزمان به عنوان حالت های CPHY TX و CPHY RX پیکربندی کرد. CIF (≤1 کانال): رابط DVP حداکثر 16 بیتی 1 کانال، از 8/10/12/16 بیت پشتیبانی می کند.

توجه: رابط 3.3 ولت، برخی از منابع پین به اشتراک گذاشته شده است.

● HDMI TX (≤1 کانال): تا HDMI 2.1 پشتیبانی می کند، حداکثر پشتیبانی از 4K@120Hz، از حالت HDMI FRL پشتیبانی می کند و با حالت HDMI TMDS سازگار است.

توجه: به اشتراک گذاشته شده با کنترلر eDP.

● eDP (≤1 کانال): تا eDP 3.1 را پشتیبانی می کند، حداکثر پشتیبانی از 4K@60Hz، پشتیبانی از حالت های 1/2/4 Lane، از Swap پشتیبانی نمی کند. توجه: به اشتراک گذاشته شده با کنترلر eDP.

● MIPI DCPHYCSI TX (≤1 کانال): 1 پورت MIPI DCPHYCSI RX، از حالت MIPI-DPHY 1/2/3/4 Lanes یا حالت MIPI-CPHY 0/1/2 Trio پشتیبانی می کند.

● توجه: از تقسیم به حالت 2Lane+2Lane پشتیبانی نمی کند. MIPI DCPHY ترکیبی TX و RX PHY را فقط می‌توان همزمان به‌عنوان حالت DPHY TX، DPHY RX یا به‌طور همزمان به‌عنوان حالت CPHY TX، CPHY RX پیکربندی کرد.

● DP (≤1 کانال): تا eDP 3.1 را پشتیبانی می کند، حداکثر پشتیبانی از 4K@120Hz، پشتیبانی از حالت های 1/2/4 Lane، پشتیبانی از Swap.

توجه: به اشتراک گذاشته شده با سیگنال SS USB3 OTG0.

● LCD (≤1 کانال): پشتیبانی از حالت RGB 24 بیتی، حداکثر وضوح 1920x1080@60Hz. پشتیبانی از حالت 16 بیتی BT1120، حداکثر وضوح 1920x1080@60Hz. پشتیبانی از حالت 8 بیتی BT656، حداکثر وضوح 720x576@60Hz. توجه: برخی از منابع پین به اشتراک گذاشته شده است.

● EBC (≤1 کانال): پشتیبانی از خروجی 8 بیت/16 بیت، حداکثر 32 سطح مقیاس خاکستری، حداکثر وضوح 2560x1920@85Hz.

توجه: برخی از منابع پین به اشتراک گذاشته شده است.

● صدا (≤9 کانال): 5 گروه SAI، پشتیبانی از حالت master-slave، عرض 8 تا 32 بیت و نرخ نمونه برداری تا 48 کیلوهرتز. 2 گروه PDM، حالت اصلی، پشتیبانی از قابلیت ورودی 8 کانال، عرض 16 تا 32 بیت و نرخ نمونه برداری تا 192 کیلوهرتز. 2 گروه SPDIFTX؛ 1 گروه DSM PWMAudio.

توجه: چهار ماژول ASRC (مبدل نرخ نمونه ناهمزمان) برای تبدیل نرخ نمونه داده های صوتی ارائه شده است؛ رابط 1.8V/3.3V، برخی از منابع پین به اشتراک گذاشته شده است.

● اترنت (≤2 کانال): از 2 رابط RGMII با نرخ انتقال داده 10/100/1000Mbps پشتیبانی می کند.

توجه: رابط 3.3 ولت RGMII/RMII، برخی از منابع پین به اشتراک گذاشته شده است.

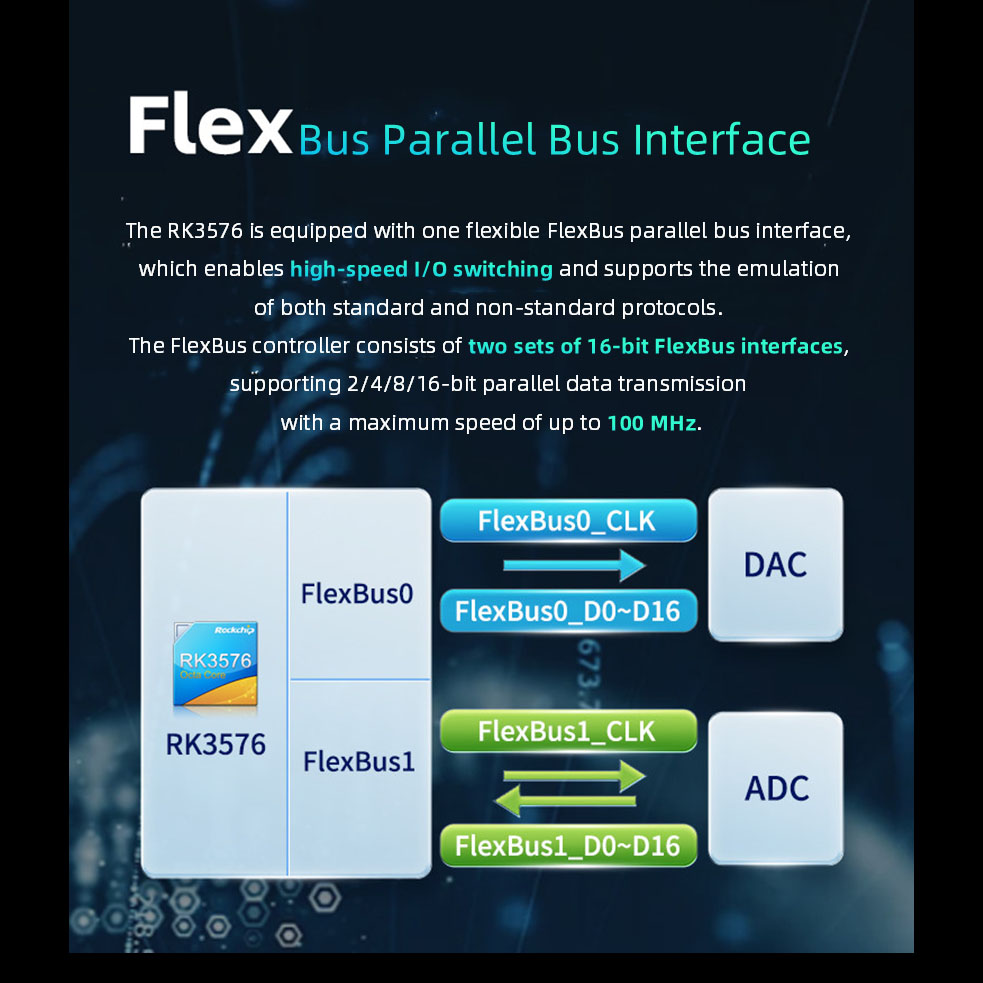

● FlexBus (≤1 کانال): از یک رابط باس موازی انعطاف‌پذیر پشتیبانی می‌کند - رابط FlexBus، که می‌تواند به سوئیچینگ I/O با سرعت بالا دست یابد و می‌تواند برخی از پروتکل‌های استاندارد یا پروتکل‌های نامنظم را تقلید کند. یک سناریوی کاربردی معمولی ترکیبی از یک ADC 16 بیتی با سرعت بالا و یک DAC 16 بیتی است.

توجه: رابط 3.3 ولت، برخی از منابع پین به اشتراک گذاشته شده است.

● DSMC (≤1 کانال): رابط سریال دو نرخی داده. عمدتاً در ارتباطات دستگاه PSRAM یا ارتباطات جانبی LocalBus (مانند FPGA) استفاده می شود. توجه: رابط 3.3 ولت، برخی از منابع پین به اشتراک گذاشته شده است.

● UART (≤12 کانال): حداکثر نرخ باود پشتیبانی شده 8 مگابیت در ثانیه است.

توجه: رابط 1.8V/3.3V، برخی از منابع پین به اشتراک گذاشته شده است.

● I³C (≤2 کانال): از حالت های آدرس 7 بیتی و 10 بیتی، با حداکثر سرعت تا 12.5 مگابیت بر ثانیه، سازگار با گذرگاه I²C، با حداکثر سرعت تا 400 کیلوبیت بر ثانیه پشتیبانی می کند. توجه: رابط 1.8V/3.3V، برخی از منابع پین به اشتراک گذاشته شده است.

● I²C (≤11 کانال): از حالت های آدرس 7 بیتی و 10 بیتی با حداکثر سرعت 400 کیلوبیت بر ثانیه پشتیبانی می کند.

توجه: رابط 1.8V/3.3V، برخی از منابع پین به اشتراک گذاشته شده است. SPI (≤5 کانال): حالت master/slave قابل تنظیم. توجه: رابط 1.8V/3.3V، برخی از منابع پین به اشتراک گذاشته شده است.

● CAN (≤2 کانال): پشتیبانی از CAN-FD. 1 مگابیت در ثانیه را پشتیبانی می کند.

توجه: رابط 1.8V/3.3V، برخی از منابع پین به اشتراک گذاشته شده است.

● PWM (≤3 کانال): 3 کنترلر PWM مستقل، تا 16 کانال PWM را پشتیبانی می کند، تایمر/ شمارنده 32 بیتی.

توجه: رابط 1.8V/3.3V، برخی از منابع پین به اشتراک گذاشته شده است.

توجه: برخی از منابع پین مالتی پلکس هستند. لطفاً برای جزئیات به جدول مقایسه عملکرد پین مراجعه کنید.

برای نمونه و اطلاعات بیشتر با ما تماس بگیرید!
