توضیحات محصول

TC-RV1126 دوربین USB AI (ماژول دوربین UVC)

1.RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP معرفی
TC-RV1126 دوربین USB AI (ماژول دوربین UVC) ، مجهز به Rockchip 32 بیتی کم توان محاسباتی با قدرت کم AI proceeor RV1126 ، مجهز به 8 میلیون سنسور دوربین Ultra HD imx415 ؛

رابط USB typec ، از پروتکل استاندارد UVC / UAC ، درایور رایگان ، plug and play پشتیبانی می کند. پشتیبانی از سیستم عامل Windows/Android/Linux/Mac OS. وضوح م upثر تا 3840 * 2160 ، پشتیبانی از ضبط صدا و تصویر ، حداکثر 4K@30fps.

این می تواند به طور گسترده در آموزش آنلاین ، پخش زنده ، کنفرانس ویدئویی ، چت تصویری و دستگاه های خارجی تلویزیون هوشمند استفاده شود.

این یک کیت سطح محصول است ، اضافه کردن یک پوسته محصول نهایی است. می توان آن را سفارشی کرد ، مانند توجه به نیازهای پوسته مشتری ، لنز سفارشی ، اشکال زدایی ISP ، کمک به صدور گواهینامه و غیره
هیئت مدیره و تخته های توسعه پلتفرم منبع باز Thinkcore. مجموعه کامل راه حل های سفارشی سازی سخت افزار و نرم افزار بر اساس جوراب های Rockchip از روند طراحی مشتری از مراحل اولیه تا تولید انبوه موفق پشتیبانی می کند.

خدمات طراحی برد
ساخت یک تخته حامل متناسب با نیاز مشتریان
ادغام SoM ما در سخت افزار کاربر نهایی برای کاهش هزینه و کاهش رد پا و کوتاه شدن چرخه توسعه

خدمات توسعه نرم افزار
سیستم عامل ، درایورهای دستگاه ، BSP ، Middleware
انتقال به محیط های مختلف توسعه
ادغام با پلت فرم هدف

خدمات تولیدی
تهیه قطعات
مقدار تولید افزایش می یابد
برچسب گذاری سفارشی
راه حل های کلیدی کامل

تحقیق و توسعه جاسازی شده
فن آوری
سیستم عامل سطح پایین: اندروید و لینوکس ، برای ارائه سخت افزار Geniatech
- انتقال درایور: برای سخت افزارهای سفارشی ، سخت افزاری را که در سطح سیستم عامل کار می کند ، ایجاد کنید
"امنیت و ابزار معتبر: برای اطمینان از کار سخت افزار به روش صحیح

2.RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP Parameter (مشخصات)

عملکرد اساسی
ضبط ویدئو برای Ultra HD 4K
عکاسی با پیکسل 800 وات
میکروفون خوب برای ضبط صدای معتبرتر
فرمت انتقال H264 / h265 ، تاخیر کمتر
تراشه حساس به نور Sony CMOSï¼Œ جزئیات واضح تر
نیروی محاسبه NPU 2.0T از هوش مصنوعی پشتیبانی می کند
زاویه گسترده ، تنظیم چند زاویه
پشتیبانی از عملکرد اصلاح اعوجاج LDC
چندین گزینه نصب برای پاسخگویی به نیازهای مختلف شما
پروتکل و رابط استاندارد ، plug and play
مشخصات اصلی
نمونه محصول	دوربین TC-RV1126 USB_AI_
حسگر تصویری	IMX415 1/2.8 اینچï¼Œ Starvis ، دید در شب Starlight
حداکثر سرعت انتقال	30 فریم در ثانیه@3840x2160
وضوح پشتیبانی	3840x2160ã € 1920x1080ã € 1600x896ã € 1280x720ã € 960x540ã € 640x480ã € 640x360ã € 320x240
برنامه های کاربردی	آموزش آنلاین ، پخش زنده ، ویدئو کنفرانس ، چت تصویری و دستگاه های خارجی هوشمند تلویزیون
نرم افزار کاربردی	Tiktok زنده ، شریک پخش زنده ، همراه ماهی زنده ، YY زنده ، شریک Kwai ، OBS ، QQ ، QQ سازمانی ، WeChat ، WeChat سازمانی ، کتاب پرواز ، کنفرانس Tencent ، میخکوب کردن ، برنامه دوربین win10 ، amcap ، ویدئو کنفرانس چشم نواز ، راه اندازی ابر هوآوی ، کنفرانس ابر haoshitong ، potplayer ، اسکایپ ، MindLinkerï¼ŒTalkLineï¼ŒCalss در
فرمت خروجی تصویر	YUV/MJPEG/Smart H.264/Smart H.265
میکروفون	میکروفون استریو دو طرفهï¼Œ فاصله وانت 5 متر
ولتاژ کاری	1A@5V
رابط	نوع C
سازگاری سیستم	Windows/Android/Linux/Mac OS
توافقنامه پشتیبانی	UVC2.0/UAC1.1
ویژگی های RV1126
CPU	Rockchip RV1126 چهار هسته ای A7ï¼Œ14nmï¼Œ1.5GHz
DDR3	2 x DDR3 (128M*16)
فلاش	1G بیت SPI ناند
NPU	2.0 بالا
ISP	14 میلیون ISP
مشخصات لنز
حالت تمرکز		تمرکز ثابت
فاصله ï¼ˆEFLï¼		3.38 میلی متر
پیکسل تصویربرداری		8 میلیون
دیافراگم از دیافراگمï¼ˆ FNOï¼		F2.2
دیدگاه میدانی ، مورب/سطح/عمودی		85.8 درجه/77.5 درجه/48.8 درجه
ساختار نوری		6G+IR
اعوجاج نوری		.8 .8 .8 17.8

3.RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP ویژگی و برنامه
TC-RV1126 دوربین USB AI (ماژول دوربین UVC) رابط نوع USB ، پشتیبانی از پروتکل استاندارد UVC / UAC ، درایور رایگان ، اتصال و پخش ؛ پشتیبانی از سیستم عامل Windows/Android/Linux/Mac OS. وضوح م upثر تا 3840 * 2160 ، پشتیبانی از ضبط صدا و تصویر ، حداکثر 4K@30fps.

سناریوی برنامه
این می تواند به طور گسترده در آموزش آنلاین ، پخش زنده ، کنفرانس ویدئویی ، چت تصویری و دستگاه های خارجی تلویزیون هوشمند استفاده شود.

4.RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP جزئیات

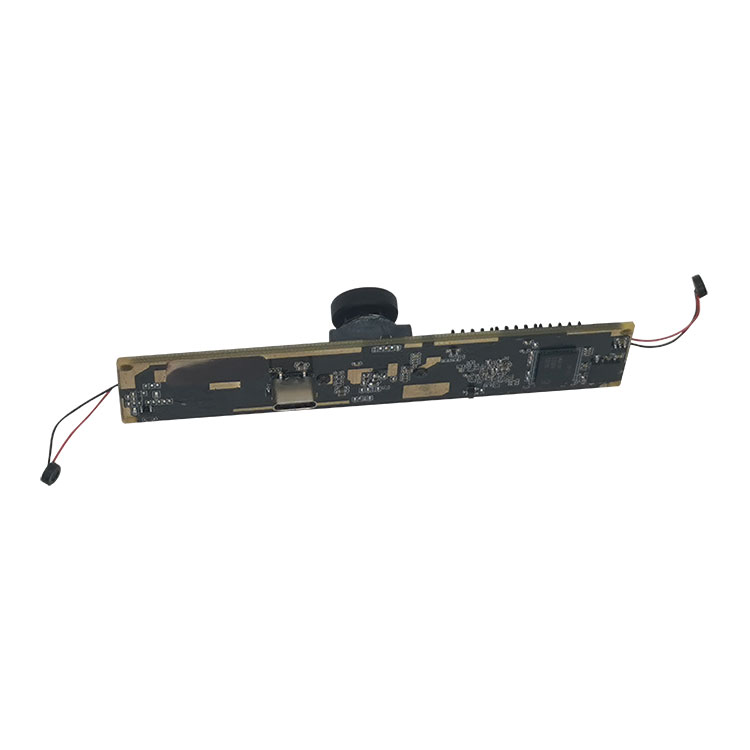

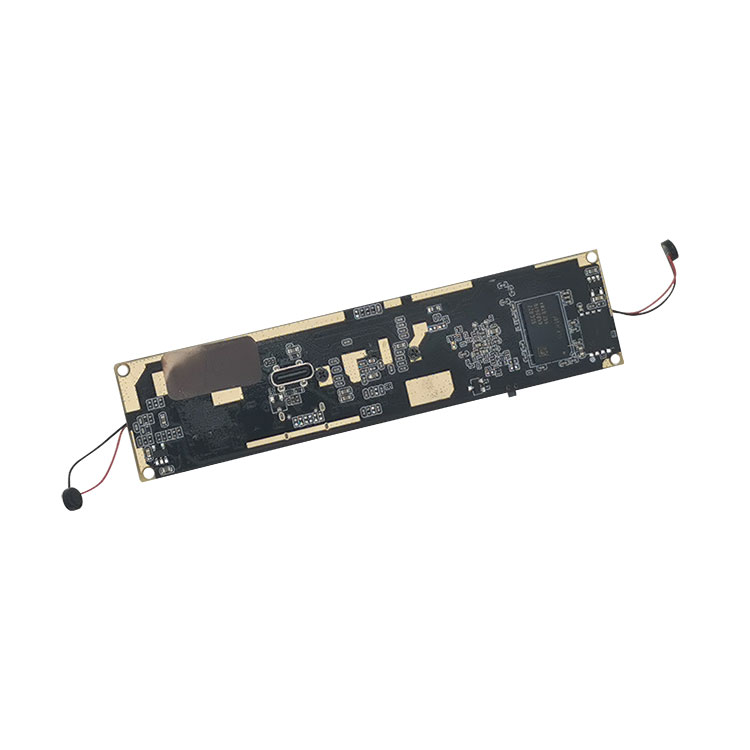

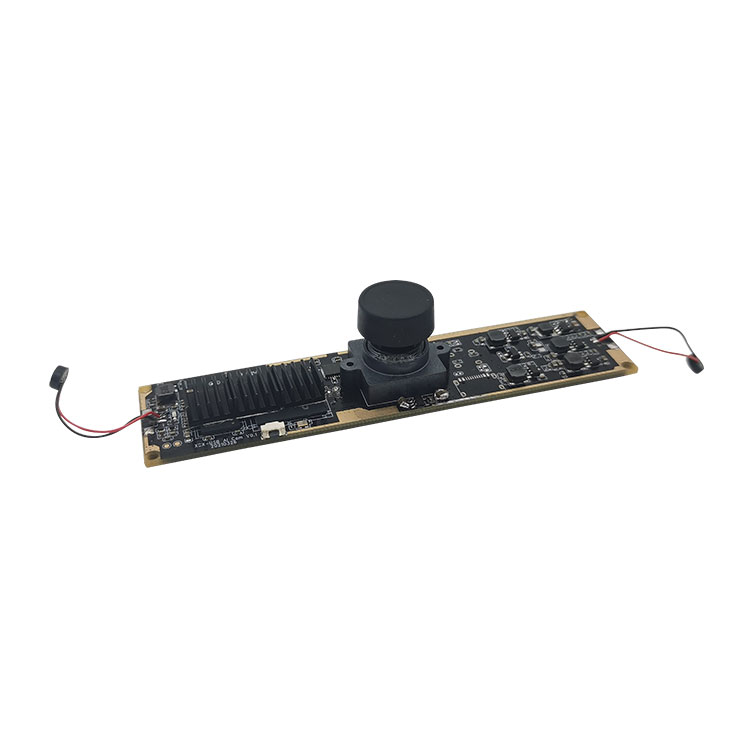

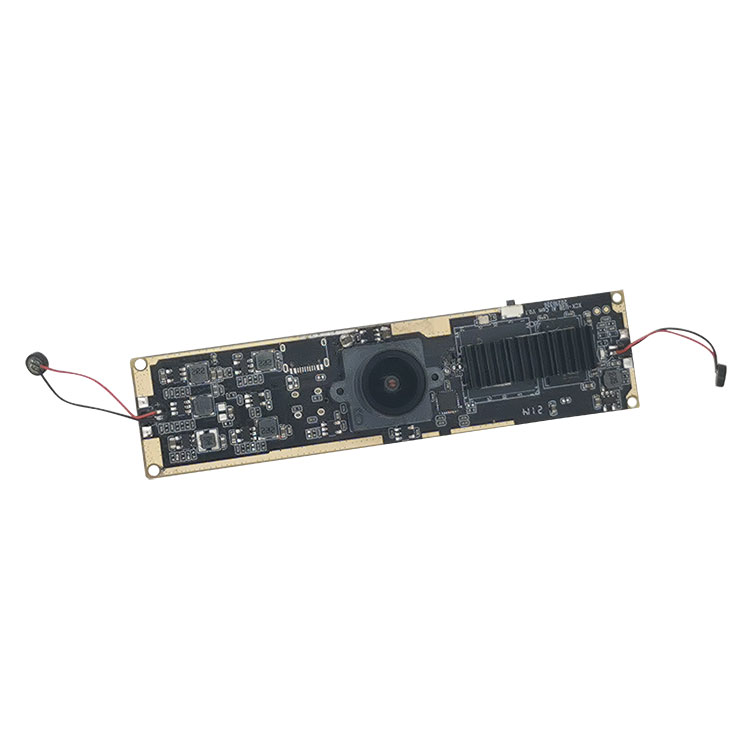

TC-RV1126 دوربین USB AI (ماژول دوربین UVC) برای سوراخ مهر و موم نمای جلو

TC-RV1126 AI Core Board for stamp hole نمای جلو

5.RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP Qualification
کارخانه تولید خطوط استقرار اتوماتیک یاماها ، لحیم کاری موج انتخابی Essa آلمان ، بازرسی لحیم کاری لحیم کاری 3D-SPI ، AOI ، اشعه ایکس ، ایستگاه کار مجدد BGA و سایر تجهیزات را دارد و دارای جریان فرآیند و مدیریت دقیق کنترل کیفیت است. از قابلیت اطمینان و ثبات برد اصلی اطمینان حاصل کنید.

6. تحویل ، حمل و نقل و خدمات
سیستم عامل های ARM که در حال حاضر توسط شرکت ما راه اندازی شده است شامل راه حل های RK (Rockchip) و Allwinner می باشد. راه حل های RK شامل RK3399 ، RK3288 ، PX30 ، RK3368 ، RV1126 ، RV1109 ، RK3568 ؛ راه حل های Allwinner شامل A64؛ فرمهای محصول شامل تابلوهای اصلی ، تابلوهای توسعه ، مادربردهای کنترل صنعتی ، بردهای یکپارچه کنترل صنعتی و محصولات کامل می باشد. به طور گسترده ای در نمایش تجاری ، دستگاه تبلیغاتی ، نظارت بر ساختمان ، پایانه خودرو ، شناسایی هوشمند ، پایانه هوشمند اینترنت اشیا ، هوش مصنوعی ، Aiot ، صنعت ، امور مالی ، فرودگاه ، گمرک ، پلیس ، بیمارستان ، خانه هوشمند ، آموزش و پرورش ، لوازم الکترونیکی مصرفی و غیره استفاده می شود.
هیئت مدیره و تخته های توسعه پلتفرم منبع باز Thinkcore. مجموعه کامل راه حل های سفارشی سازی سخت افزار و نرم افزار بر اساس جوراب های Rockchip از روند طراحی مشتری از مراحل اولیه تا تولید انبوه موفق پشتیبانی می کند.

خدمات طراحی برد
ساخت یک تخته حامل متناسب با نیاز مشتریان
ادغام SoM ما در سخت افزار کاربر نهایی برای کاهش هزینه و کاهش رد پا و کوتاه شدن چرخه توسعه

خدمات توسعه نرم افزار
سیستم عامل ، درایورهای دستگاه ، BSP ، Middleware
انتقال به محیط های مختلف توسعه
ادغام با پلت فرم هدف

خدمات تولیدی
تهیه قطعات
مقدار تولید افزایش می یابد
برچسب گذاری سفارشی
راه حل های کلیدی کامل

تحقیق و توسعه جاسازی شده
فن آوری
سیستم عامل سطح پایین: اندروید و لینوکس ، برای ارائه سخت افزار Geniatech
- انتقال درایور: برای سخت افزارهای سفارشی ، سخت افزاری را که در سطح سیستم عامل کار می کند ، ایجاد کنید
"امنیت و ابزار معتبر: برای اطمینان از کار سخت افزار به روش صحیح

اطلاعات نرم افزاری و سخت افزاری
برد اصلی نمودارهای شماتیک و نمودارهای تعداد بیت را ارائه می دهد ، صفحه زیر صفحه توسعه اطلاعات سخت افزاری مانند فایل های منبع PCB ، بسته نرم افزاری SDK نرم افزار ، راهنمای کاربر ، اسناد راهنما ، اشکال زدایی اشکال و غیره را ارائه می دهد.

7. سوالات متداول
1. آیا پشتیبانی دارید؟ چه نوع پشتیبانی فنی وجود دارد؟
پاسخ Thinkcore: ما کد منبع ، نمودار شماتیک و دفترچه راهنمای فنی برای هیئت مدیره توسعه برد اصلی را ارائه می دهیم.
بله ، پشتیبانی فنی ، می توانید سوالات خود را از طریق ایمیل یا انجمن ها بپرسید.

محدوده پشتیبانی فنی
1. درک کنید که چه منابع نرم افزاری و سخت افزاری در صفحه توسعه ارائه شده است
2. نحوه اجرای برنامه های آزمایشی ارائه شده و نمونه هایی که باعث می شود تخته توسعه به طور عادی اجرا شود
3. نحوه بارگیری و برنامه ریزی سیستم به روز رسانی
4. تعیین کنید که آیا خطایی وجود دارد یا خیر. موضوعات زیر در محدوده پشتیبانی فنی نیست ، فقط مباحث فنی ارائه می شود
â‘´. نحوه درک و اصلاح کد منبع ، جداسازی خودکار و تقلید از تابلوهای مدار
µ‘μ. نحوه کامپایل و پیوند سیستم عامل
â‘¶. مشکلاتی که کاربران در توسعه خود با آن روبرو می شوند ، یعنی مشکلات سفارشی سازی کاربر
توجه: ما "سفارشی سازی" را به شرح زیر تعریف می کنیم: به منظور درک نیازهای خود ، کاربران هر کد و تجهیزات برنامه را خود طراحی ، ایجاد یا اصلاح می کنند.

2. آیا می توانید سفارشات را قبول کنید؟
Thinkcore پاسخ داد:
خدماتی که ارائه می دهیم: 1. سفارشی سازی سیستم. 2. خیاطی سیستم ؛ 3. توسعه محرک ؛ 4. ارتقاء سیستم عامل ؛ 5. سخت افزاری طرح شماتیک ؛ 6. طرح PCB ؛ 7. ارتقاء سیستم ؛ 8. ساخت و ساز محیط توسعه ؛ 9. روش اشکال زدایی برنامه ؛ 10. روش آزمایش. 11. خدمات سفارشی ترâ ”

3. هنگام استفاده از برد اصلی اندروید به چه جزئیاتی باید توجه کرد؟
هر محصولی ، پس از مدتی استفاده ، دارای برخی مشکلات کوچک از این دست خواهد بود. البته برد اصلی اندروید نیز از این قاعده مستثنی نیست ، اما اگر از آن به درستی نگهداری و استفاده کنید ، به جزئیات توجه کنید و بسیاری از مشکلات قابل حل هستند. معمولاً به جزئیات کمی توجه کنید ، می توانید راحتی زیادی را برای خود به ارمغان بیاورید! من معتقدم که شما مطمئناً مایل به امتحان خواهید بود. به

اول از همه ، هنگام استفاده از برد هسته اندروید ، باید به محدوده ولتاژی که هر رابط می تواند بپذیرد توجه کنید. در عین حال ، از مطابقت اتصال دهنده و جهت مثبت و منفی اطمینان حاصل کنید.

در مرحله دوم ، قرار دادن و حمل و نقل برد اصلی اندروید نیز بسیار مهم است. لازم است در یک محیط خشک و با رطوبت کم قرار گیرد. در عین حال ، توجه به اقدامات ضد استاتیک ضروری است. به این ترتیب ، برد اصلی اندروید آسیب نمی بیند. این می تواند از خوردگی صفحه اصلی اندروید به دلیل رطوبت زیاد جلوگیری کند.

سوم ، قسمتهای داخلی برد اصلی اندروید نسبتاً شکننده هستند و ضربات شدید یا فشار می تواند باعث آسیب به اجزای داخلی برد اصلی اندروید یا خم شدن PCB شود. و همینطور سعی کنید اجازه ندهید که صفحه اصلی اندروید در حین استفاده مورد اصابت اجسام سخت قرار گیرد

4. چند نوع بسته به طور کلی برای بردهای اصلی تعبیه شده ARM موجود است؟
برد اصلی ARM جاسازی شده یک مادربرد الکترونیکی است که عملکردهای اصلی رایانه شخصی یا رایانه لوحی را بسته بندی کرده و در خود جای می دهد. اکثر تخته های هسته ای تعبیه شده در ARM ، CPU ، دستگاه های ذخیره سازی و پین ها را که از طریق پین ها به صفحه پشتیبان متصل می شوند تا یک تراشه سیستم در یک زمینه خاص متصل شود ، ادغام می کند. مردم اغلب چنین سیستمی را میکرو رایانه تک تراشه می نامند ، اما باید از آن به عنوان یک پلت فرم توسعه تعبیه شده دقیق تر نام برد.

از آنجا که برد اصلی عملکردهای مشترک هسته را ادغام می کند ، دارای تطبیق پذیری زیادی است که یک برد اصلی می تواند انواع مختلفی از پشتی ها را سفارشی کند ، که کارایی توسعه مادربرد را تا حد زیادی بهبود می بخشد. از آنجا که برد اصلی ARM تعبیه شده به عنوان یک ماژول مستقل جدا شده است ، همچنین سختی توسعه را کاهش می دهد ، قابلیت اطمینان ، ثبات و قابلیت نگهداری سیستم را افزایش می دهد ، زمان ورود به بازار ، خدمات فنی حرفه ای را افزایش می دهد و هزینه های محصول را بهینه می کند. از دست دادن انعطاف پذیری.

سه ویژگی اصلی برد اصلی ARM عبارتند از: مصرف کم انرژی و عملکردهای قوی ، مجموعه آموزش دوگانه 16 بیتی/32 بیتی/64 بیتی و شرکای متعدد. اندازه کوچک ، مصرف برق کم ، هزینه کم ، عملکرد بالا ؛ پشتیبانی از مجموعه آموزش دوگانه Thumb (16-bit)/ARM (32-bit) ، سازگار با دستگاه های 8-bit/16-bit. تعداد زیادی ثبت استفاده می شود و سرعت اجرای دستورالعمل سریعتر است. اکثر عملیات داده ها در رجیسترها تکمیل می شوند. حالت آدرس انعطاف پذیر و ساده است و کارایی اجرا بالا است. طول آموزش ثابت است

سری برد هسته ای تعبیه شده در سری AMR Si Nuclearفن آوری از این مزایای پلت فرم ARM به خوبی استفاده می کند. قطعات CPU CPU مهمترین بخش برد اصلی است که از واحد حسابی و کنترل کننده تشکیل شده است. اگر برد اصلی RK3399 یک رایانه را با یک شخص مقایسه می کند ، CPU قلب اوست و نقش مهم آن را می توان از اینجا دریافت. صرف نظر از نوع پردازنده ، ساختار داخلی آن را می توان به سه قسمت خلاصه کرد: واحد کنترل ، واحد منطقی و واحد ذخیره سازی.

این سه قسمت برای تجزیه و تحلیل ، قضاوت ، محاسبه و کنترل کار هماهنگ بخشهای مختلف رایانه با یکدیگر هماهنگ می شوند.

Memory Memory یک جزء است که برای ذخیره برنامه ها و داده ها استفاده می شود. برای رایانه ، فقط با حافظه می تواند یک عملکرد حافظه برای اطمینان از عملکرد عادی داشته باشد. انواع مختلفی از ذخیره سازی وجود دارد که با توجه به کاربرد آنها می توان به ذخیره سازی اصلی و ذخیره کمکی تقسیم کرد. ذخیره سازی اصلی را حافظه داخلی (که به آن حافظه می گویند) و حافظه کمکی را حافظه خارجی نیز می گویند (که به آن ذخیره خارجی گفته می شود). حافظه خارجی معمولاً رسانه های مغناطیسی یا دیسک های نوری مانند هارد دیسک ، فلاپی دیسک ، نوار ، سی دی و غیره است که می تواند اطلاعات را برای مدت طولانی ذخیره کند و برای ذخیره اطلاعات به برق متکی نیست ، اما توسط اجزای مکانیکی ، سرعت بسیار کمتر از CPU است.

حافظه به جزء ذخیره سازی روی مادربرد اشاره دارد. این جزء است که CPU مستقیماً با آن ارتباط برقرار می کند و از آن برای ذخیره داده ها استفاده می کند. این برنامه داده ها و برنامه های در حال استفاده (یعنی در حال اجرا) را ذخیره می کند. جوهر فیزیکی آن یک یا چند گروه است. یک مدار مجتمع با ورودی و خروجی داده و عملکردهای ذخیره اطلاعات. حافظه فقط برای ذخیره موقت برنامه ها و داده ها استفاده می شود. به محض خاموش شدن برق یا قطع برق ، برنامه ها و داده های موجود در آن از بین می روند.

سه گزینه برای اتصال بین صفحه اصلی و صفحه پایینی وجود دارد: اتصال تخته به تخته ، انگشت طلا و سوراخ مهر. در صورت اتخاذ راه حل اتصال برد به برد ، مزیت آن عبارت است از: اتصال آسان و جدا کردن از برق. اما کاستی های زیر وجود دارد: 1. عملکرد لرزه ای ضعیف. اتصال تخته به برد به راحتی توسط لرزش شل می شود ، که باعث محدود شدن کاربرد صفحه اصلی در محصولات خودرو می شود. برای تثبیت صفحه اصلی ، می توان از روش هایی مانند پخش چسب ، پیچ ، لحیم کاری سیم مسی ، نصب گیره های پلاستیکی و کمانش پوشش محافظ استفاده کرد. با این حال ، هر یک از آنها کاستی های زیادی را در طول تولید انبوه برملا می کند و منجر به افزایش میزان نقص می شود.

2. برای محصولات نازک و سبک قابل استفاده نیست. فاصله بین صفحه اصلی و صفحه پایینی نیز حداقل به 5 میلی متر افزایش یافته است و از چنین تخته هسته ای نمی توان برای تولید محصولات نازک و سبک استفاده کرد.

3. عملکرد افزونه به احتمال زیاد باعث آسیب داخلی به PCBA می شود. مساحت برد اصلی بسیار بزرگ است. هنگامی که صفحه اصلی را بیرون می آوریم ، ابتدا باید یک طرف را با قدرت بالا بیاوریم ، و سپس طرف دیگر را بیرون بکشیم. در این فرایند ، تغییر شکل PCB برد اصلی اجتناب ناپذیر است ، که ممکن است منجر به جوشکاری شود. آسیب های داخلی مانند ترک خوردگی نقطه. اتصالات شکسته شده لحیم کاری در کوتاه مدت مشکلی ایجاد نمی کنند ، اما در استفاده طولانی مدت ، ممکن است به تدریج به دلیل ارتعاش ، اکسیداسیون و دلایل دیگر به طور ضعیفی با یکدیگر تماس پیدا کرده و یک مدار باز ایجاد کرده و باعث خرابی سیستم شوند.

4. میزان معیوب تولید انبوه پچ زیاد است. اتصالات برد به برد با صدها پین بسیار طولانی هستند و خطاهای کوچکی بین کانکتور و PCB جمع می شود. در مرحله لحیم کاری مجدد در حین تولید انبوه ، تنش داخلی بین PCB و اتصال ایجاد می شود و این تنش داخلی گاهی PCB را کشیده و تغییر شکل می دهد.

5. مشکل در آزمایش در حین تولید انبوه. حتی اگر از کانکتور برد به صفحه با گام 0.8 میلی متر استفاده شود ، باز هم نمی توان مستقیماً با انگشت با کانکتور تماس گرفت ، که این امر در طراحی و ساخت وسایل تست مشکل ایجاد می کند. اگرچه هیچ مشکل غیر قابل حل وجود ندارد ، اما همه مشکلات در نهایت به صورت افزایش هزینه آشکار می شود و پشم باید از گوسفند به دست آید.

اگر محلول انگشت طلا اتخاذ شود ، مزایای آن عبارتند از: 1. اتصال و جدا کردن آن بسیار راحت است. 2. هزینه فناوری انگشت طلا در تولید انبوه بسیار کم است.

معایب آن عبارتند از: 1. از آنجا که قسمت انگشت طلا نیاز به آبکاری طلا دارد ، قیمت فرآیند انگشت طلا وقتی خروجی کم است بسیار گران است. روند تولید کارخانه PCB ارزان به اندازه کافی خوب نیست. مشکلات زیادی در مورد تابلوها وجود دارد و نمی توان کیفیت محصول را تضمین کرد. 2. نمی توان از آن برای محصولات نازک و سبک مانند اتصالات برد به برد استفاده کرد. 3. صفحه پایینی به شکاف کارت گرافیک نوت بوک با کیفیت بالا نیاز دارد که باعث افزایش هزینه محصول می شود.

اگر طرح سوراخ تمبر اتخاذ شود ، معایب آن عبارتند از: 1. جدا کردن آن دشوار است. 2. سطح تخته اصلی بسیار بزرگ است و پس از لحیم کاری مجدد خطر تغییر شکل وجود دارد و ممکن است لحیم کاری دستی به تخته پایین مورد نیاز باشد. تمام کاستی های دو طرح اول دیگر وجود ندارد.

5. آیا زمان تحویل برد اصلی را به من می گویید؟
Thinkcore پاسخ داد: سفارشات نمونه ای کوچک ، اگر موجودی وجود داشته باشد ، پرداخت ظرف سه روز ارسال می شود. مقادیر زیادی سفارشات یا سفارشات سفارشی را می توان در شرایط عادی ظرف 35 روز ارسال کرد
