صفحه اصلی TC-RK3399 برای سوراخ تمبر
  • صفحه اصلی TC-RK3399 برای سوراخ تمبرصفحه اصلی TC-RK3399 برای سوراخ تمبر
  • صفحه اصلی TC-RK3399 برای سوراخ تمبرصفحه اصلی TC-RK3399 برای سوراخ تمبر
  • صفحه اصلی TC-RK3399 برای سوراخ تمبرصفحه اصلی TC-RK3399 برای سوراخ تمبر

صفحه اصلی TC-RK3399 برای سوراخ تمبر

سیستم Rockchip TC-RK3399 روی ماژول (TC-RK3399 Core Board For Stamp Hole) دارای تراشه Rockchip RK 3399 ، 64bit است که از سیستم دوگانه-کلاس سرور-Cortex -A72 و قشر چهار هسته ای A53 ، فرکانس غالب آن 1.8 گیگاهرتز استفاده می کند. ، و بهتر از هسته های دیگر مانند A15/A17/A57.

ارسال پرس و جو

توضیحات محصول

سیستم Rockchip TC-RK3399 روی ماژول (TC-RK3399 Core Board for Stamp Hole)


1.TC-RK3399 صفحه اصلی برای معرفی سوراخ تمبر
سیستم Rockchip TC-RK3399 بر روی ماژول (TC-RK3399 Core Board for Stamp Hole)
TC-3399 SOM یکپارچه واحد پردازش گرافیکی ARM Mali-T860 MP4 (GPU) ، از OpenGL ES1.1/2.0/3.0/3.1,OpenVG1.1,OpenCL,Directx11,AFBC (احتراق بستر سیال اتمسفری) ، از این نوع پشتیبانی می کند. GPU را می توان در بینایی رایانه ، دستگاه مطالعه ، دستگاه 4K 3D استفاده کرد. پشتیبانی از H.265 HEVC و VP9 ، کدگذاری H.265 و HDR 4K. TC-3399 SOM هنوز دو MIPI-CSI و دو ISP ، PCIe ، یو اس بی3.0 ، یو اس بی2.0 ، eDP ، HDMI ، TypeC ، I2C ، UART ، SPI ، I2S و ADC را پین کرده است. برای TC-3399 SOM طراحی شده با 2 گیگابایت/4 گیگابایت LPDDR4 و 8 گیگابایت/16 گیگابایت/32 گیگابایت eMMC ذخیره سازی با سرعت بالا ، سیستم مدیریت قدرت مستقل ، ظرفیت های توسعه قوی اترنت ، رابط های نمایش غنی. این TC-3399 SOM از اندروید 7.1 ، لینوکس ، دبیان ، اوبونتو به خوبی پشتیبانی می کند. و TC-3399 SOM سوراخ تمبر طراحی شده را دارد که مقیاس پذیری قوی ، بیش از 200 پین و 1.8 گیگاهرتز دارد. PCB آن از طلای غوطه وری 8 لایه طراحی شده استفاده می کند. تخته توسعه TC-3399 شامل TC-3399 som و carord baord است.

تخته های اصلی و تخته های توسعه پلتفرم منبع باز Thinkcore. مجموعه کامل راه حل های خدمات سفارشی سازی سخت افزار و نرم افزار بر اساس جوراب های Rockchip از روند طراحی مشتری ، از اولین مراحل توسعه تا تولید انبوه موفق پشتیبانی می کند.

خدمات طراحی برد
ساخت یک تخته حامل متناسب با نیاز مشتریان
ادغام SoM ما در سخت افزار کاربر نهایی برای کاهش هزینه و کاهش رد پا و کوتاه شدن چرخه توسعه

خدمات توسعه نرم افزار
سیستم عامل ، درایورهای دستگاه ، BSP ، Middleware
انتقال به محیط های مختلف توسعه
ادغام با پلت فرم هدف

خدمات تولیدی
تهیه قطعات
مقدار تولید افزایش می یابد
برچسب گذاری سفارشی
راه حل های کلیدی کامل

تحقیق و توسعه جاسازی شده
فن آوری
سیستم عامل پایین: اندروید و لینوکس ، برای ارائه سخت افزار Geniatech
- انتقال درایور: برای سخت افزارهای سفارشی ، سخت افزاری را که در سطح سیستم عامل کار می کند ، ایجاد کنید
"امنیت و ابزار معتبر: برای اطمینان از کار سخت افزار به روش صحیح

2.TC-RK3399 هیئت مدیره اصلی برای پارامتر مهر تمبر (مشخصات)

پارامتر ساختار

ظاهر

سوراخ تمبر

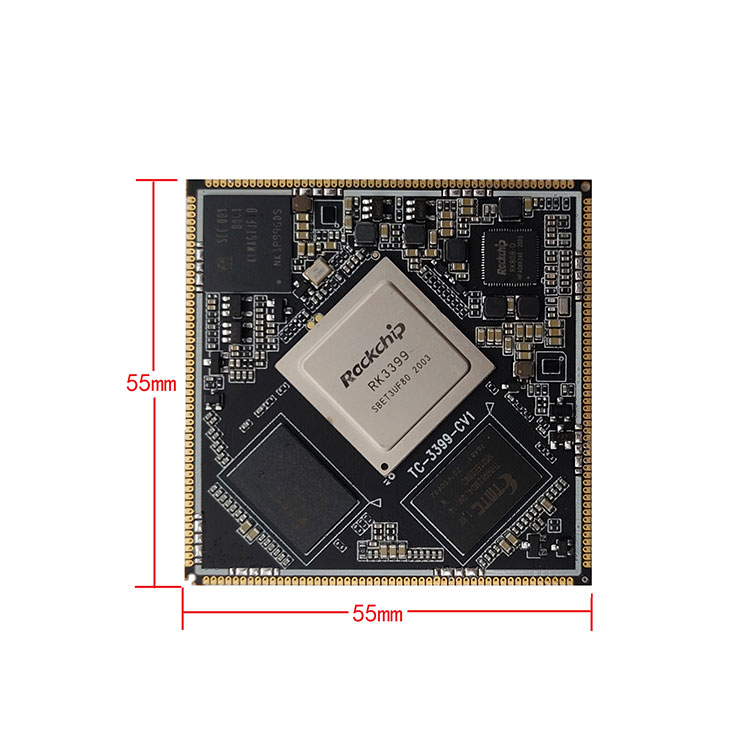

اندازه

55 میلی متر*55 میلی متر*1.0 میلی متر

محدوده PIN

1.1 میلی متر

شماره پین

200 پین

لایه

8 لایه

پیکربندی سیستم

CPU

RockchipRK3399CortexA53quadcore1.4GHz+dualcoreA72

(1.8 گیگاهرتز ï¼

رم

Standardversion LPDDR42GB ، 4GB اختیاری

EMMC

4GB/8GB/16GB/32GB emmc اختیاری, پیش فرض 16 گیگابایت

IC قدرت

RK808 ، فرکانس پشتیبانی پویا

پردازنده های گرافیکی و تصویری


Maoldulatio0nMP4 ، پردازنده گرافیکی چهار هسته ای GPU و پردازنده های ویدئویی i-T86 از OpenGL ES 1.1/2.0/3.0/3.1, Openpg1.1 ، OpenCL,Directx11 پشتیبانی از رمزگشایی ویدئو 4K VP9 و 4K 10bits H265/H.264 ، حدود 60 فریم بر ثانیه 1080 رمزگشایی رمزگشایی ویدیو 1080P ، پشتیبانی از H.264,VP8format

سیستم عامل سیستم

اندروید 7.1/اوبونتو 16.04/لینوکس/دبیان

رابط پارامترها

نمایش دادن

رابط خروجی ویدئو

- 1 x HDMI 2.0 تا [email protected] فریم در ثانیه ، پشتیبانی می کند

HDCP 1.4/2.2

- 1 x DP 1.2 (نمایش دادنPort) ، حداکثر [email protected]

رابط صفحه نمایش ( پشتیبانی از نمایشگر دوگانه

-1 عدد MIPI-DSI, دو کاناله تا

[email protected]

- 1 x eDP 1.3 (4 خط با 10.8 گیگابیت بر ثانیه)

دست زدن به

لمس خازنی ، usb یا پورت سریال لمسی مقاومتی

سمعی

1 x HDMI 2.0 و 1 x DP 1.2 (DispalyPort) ،

خروجی صدا

1 x رابط SPDIF برای خروجی صدا

3 x I2S, برای ورودی /خروجی صدا ، (I2S0 /I2S2

ورودی/خروجی 8 کاناله ، I2S2 پشتیبانی می کند

ارائه شده به خروجی صدا HDMI/DP)

شبکه محلی کابلی



کنترلر GMAC شبکه محلی کابلی را ادغام کنید

پشتیبانی Realtek RTL8211E را برای دستیابی به آن گسترش می دهد

10/100/1000 مگابیت بر ثانیه اترنت

بي سيم



رابط SDIO داخلی ، می تواند برای گسترش WiFi استفاده شود

ماژول ترکیبی & بلوتوث

دوربین



2 x رابط دوربین MIPI-CSI ، (داخلی)

ISP دوگانه ، حداکثر 13 مگاپیکسل یا 8 مگاپیکسل دوگانه)

1 x رابط دوربین DVP ، axحداکثر

5 مگاپیکسل)

یو اس بی



2 x یو اس بی2.0 Host,2 x یو اس بی3.0

دیگران

SDMMCã € I2Cã € I2Sã € SPIã € UARTã € ADCã € PWMã € GPIO

مشخصات الکتریکی

ولتاژ ورودی

Core:3.3V/6A(Pin51/Pin52ï¼

سایز دیگر 2.8V ~ 3.3V/10mA( پین 37 ï¼

3.3V/150mA( پین 42 ï¼

دمای ذخیره سازی

-30 ~ 80â "

دمای کار

-20 ~ 70 â "


3.TC-RK3399 هیئت مدیره اصلی برای ویژگی و برنامه مهر و موم
سیستم Rockchip TC-RK3399 بر روی ماژول (TC-RK3399 Core Board)
TC-3399 SOM ویژگی ها:
اندازه- اندازه: 55 میلی متر در 55 میلی متر
â- RK808 PMIC
Support- پشتیبانی از انواع نام تجاری eMMC ، 8GB eMMC پیش فرض ، 16GB/32GB/64GB اختیاری
â- LPDDR4 ، پیش فرض 2 گیگابایت ، 4 گیگابایت اختیاری است
Support- پشتیبانی از Android 7.1 ، لینوکس ، اوبونتو ، سیستم عامل دبیان
â- رابط های غنی
سناریوی برنامه
TC-RK3399 برای سرورهای خوشه ای ، محاسبه/ذخیره سازی با عملکرد بالا ، بینایی رایانه ، تجهیزات بازی ، تجهیزات نمایش تجاری ، تجهیزات پزشکی ، ماشین های فروش ، رایانه های صنعتی و غیره مناسب است.



4.TC-RK3399 صفحه اصلی برای جزئیات سوراخ تمبر

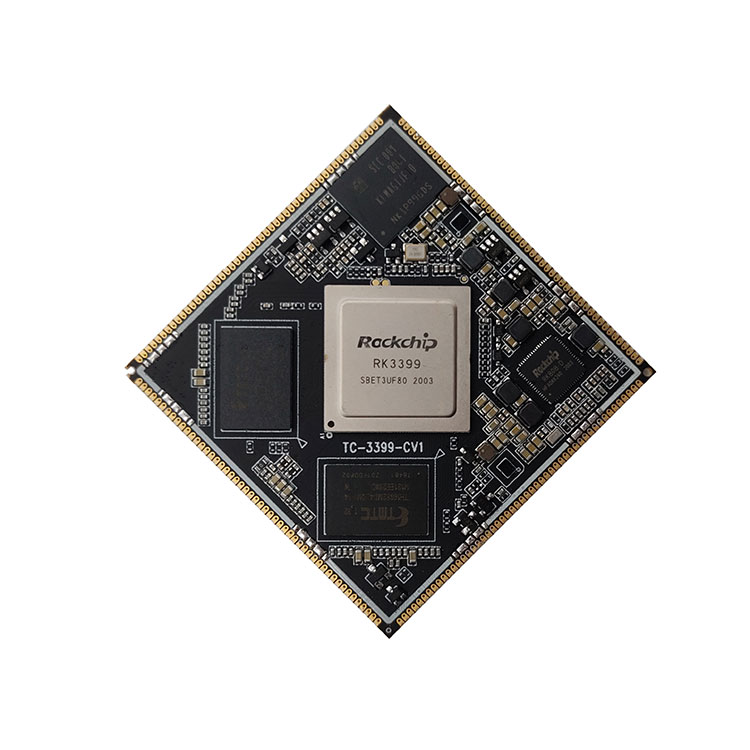

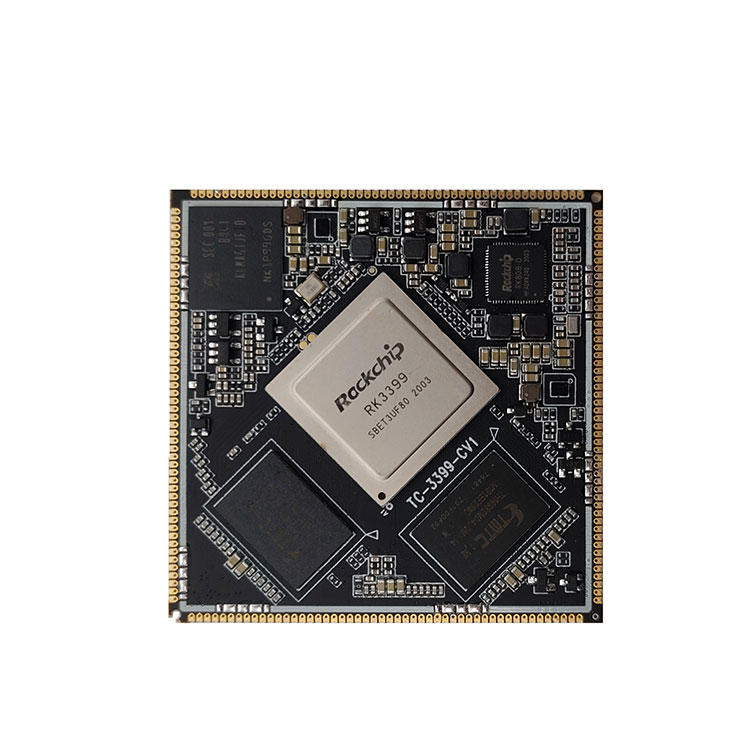

Rockchip TC-RK3399 سیستم روی ماژول (TC-RK3399 Core Board) نمای جلو



سیستم Rockchip TC-RK3399 روی ماژول (TC-RK3399 Core Board) نمای عقب



سیستم ساختار Rockchip TC-RK3399 روی ماژول (TC-RK3399 Core Board)



ظاهر هیئت توسعه
اطلاعات بیشتر در مورد هیئت مدیره توسعه TC-3399 ، لطفاً به توسعه TC-3399 مراجعه کنید
معرفی هیئت مدیره



تخته توسعه TC-RK3399

5.TC-RK3399 هیئت مدیره اصلی برای صلاحیت سوراخ مهر
کارخانه تولید خطوط استقرار اتوماتیک یاماها ، لحیم کاری موج انتخابی Essa آلمان ، بازرسی لحیم کاری لحیم کاری 3D-SPI ، AOI ، اشعه ایکس ، ایستگاه کار مجدد BGA و سایر تجهیزات را دارد و دارای جریان فرآیند و مدیریت دقیق کنترل کیفیت است. از قابلیت اطمینان و ثبات برد اصلی اطمینان حاصل کنید.



6. تحویل ، حمل و نقل و خدمات
سیستم عامل های ARM که در حال حاضر توسط شرکت ما راه اندازی شده است شامل راه حل های RK (Rockchip) و Allwinner می باشد. راه حل های RK شامل RK3399 ، RK3288 ، PX30 ، RK3368 ، RV1126 ، RV1109 ، RK3568 ؛ راه حل های Allwinner شامل A64؛ فرمهای محصول شامل تابلوهای اصلی ، تابلوهای توسعه ، مادربردهای کنترل صنعتی ، بردهای یکپارچه کنترل صنعتی و محصولات کامل می باشد. به طور گسترده ای در نمایش تجاری ، دستگاه تبلیغاتی ، نظارت بر ساختمان ، پایانه خودرو ، شناسایی هوشمند ، پایانه هوشمند اینترنت اشیا ، هوش مصنوعی ، Aiot ، صنعت ، امور مالی ، فرودگاه ، گمرک ، پلیس ، بیمارستان ، خانه هوشمند ، آموزش و پرورش ، لوازم الکترونیکی مصرفی و غیره استفاده می شود.
تخته های اصلی پلتفرم منبع باز و تخته های توسعه Thinkcore. مجموعه کامل راه حل های خدمات سفارشی سازی سخت افزار و نرم افزار بر اساس جوراب های Rockchip از روند طراحی مشتری ، از اولین مراحل توسعه تا تولید انبوه موفق پشتیبانی می کند.

خدمات طراحی برد
ساخت یک تخته حامل متناسب با نیاز مشتریان
ادغام SoM ما در سخت افزار کاربر نهایی برای کاهش هزینه و کاهش رد پا و کوتاه شدن چرخه توسعه

خدمات توسعه نرم افزار
سیستم عامل ، درایورهای دستگاه ، BSP ، Middleware
انتقال به محیط های مختلف توسعه
ادغام با پلت فرم هدف

خدمات تولیدی
تهیه قطعات
مقدار تولید افزایش می یابد
برچسب گذاری سفارشی
راه حل های کلیدی کامل

تحقیق و توسعه جاسازی شده
فن آوری
سیستم عامل پایین: اندروید و لینوکس ، برای ارائه سخت افزار Geniatech
- انتقال درایور: برای سخت افزارهای سفارشی ، سخت افزاری را که در سطح سیستم عامل کار می کند ، ایجاد کنید
"امنیت و ابزار معتبر: برای اطمینان از کار سخت افزار به روش صحیح

اطلاعات نرم افزاری و سخت افزاری
برد اصلی نمودارهای شماتیک و نمودارهای بیتی را ارائه می دهد ، صفحه پایانی صفحه توسعه اطلاعات سخت افزاری مانند فایل های منبع PCB ، بسته نرم افزاری SDK نرم افزار ، راهنمای کاربر ، اسناد راهنما ، اشکال زدایی اشکال و غیره را ارائه می دهد.


7. سوالات متداول
1. آیا پشتیبانی دارید؟ چه نوع پشتیبانی فنی وجود دارد؟
پاسخ Thinkcore: ما کد منبع ، نمودار شماتیک و دفترچه راهنمای فنی برای هیئت مدیره توسعه برد اصلی را ارائه می دهیم.
بله ، پشتیبانی فنی ، می توانید سوالات خود را از طریق ایمیل یا انجمن ها بپرسید.

محدوده پشتیبانی فنی
1. درک کنید که چه منابع نرم افزاری و سخت افزاری در صفحه توسعه ارائه شده است
2. نحوه اجرای برنامه های آزمایشی ارائه شده و نمونه هایی که باعث می شود تخته توسعه به طور عادی اجرا شود
3. نحوه بارگیری و برنامه ریزی سیستم به روز رسانی
4. تعیین کنید که آیا خطایی وجود دارد یا خیر. موضوعات زیر در محدوده پشتیبانی فنی نیست ، فقط مباحث فنی ارائه می شود
â‘´. نحوه درک و اصلاح کد منبع ، جداسازی خودکار و تقلید از تابلوهای مدار
µ‘μ. نحوه کامپایل و پیوند سیستم عامل
⑶. مشکلاتی که کاربران در توسعه خود با آن روبرو می شوند ، یعنی مشکلات سفارشی سازی کاربر
توجه: ما "سفارشی سازی" را به شرح زیر تعریف می کنیم: به منظور درک نیازهای خود ، کاربران هر کد و تجهیزات برنامه را خود طراحی ، ایجاد یا اصلاح می کنند.

2. آیا می توانید سفارشات را قبول کنید؟
Thinkcore پاسخ داد:
خدماتی که ارائه می دهیم: 1. سفارشی سازی سیستم. 2. خیاطی سیستم ؛ 3. توسعه محرک ؛ 4. ارتقاء سیستم عامل ؛ 5. سخت افزاری طرح شماتیک ؛ 6. طرح PCB ؛ 7. ارتقاء سیستم ؛ 8. ساخت و ساز محیط توسعه ؛ 9. روش اشکال زدایی برنامه ؛ 10. روش آزمایش. 11. خدمات سفارشی ترâ ”

3. هنگام استفاده از برد اصلی اندروید به چه جزئیاتی باید توجه کرد؟
هر محصولی ، پس از مدتی استفاده ، دارای برخی مشکلات کوچک از این دست خواهد بود. البته برد اصلی اندروید نیز از این قاعده مستثنی نیست ، اما اگر از آن به درستی نگهداری و استفاده کنید ، به جزئیات توجه کنید و بسیاری از مشکلات قابل حل هستند. معمولاً به جزئیات کمی توجه کنید ، می توانید راحتی زیادی را برای خود به ارمغان بیاورید! من معتقدم که شما مطمئناً مایل به امتحان خواهید بود. به

اول از همه ، هنگام استفاده از برد هسته اندروید ، باید به محدوده ولتاژی که هر رابط می تواند بپذیرد توجه کنید. در عین حال ، از مطابقت اتصال دهنده و جهت مثبت و منفی اطمینان حاصل کنید.

در مرحله دوم ، قرار دادن و حمل و نقل برد اصلی اندروید نیز بسیار مهم است. لازم است در یک محیط خشک و با رطوبت کم قرار گیرد. در عین حال ، توجه به اقدامات ضد استاتیک ضروری است. به این ترتیب ، برد اصلی اندروید آسیب نمی بیند. این می تواند از خوردگی صفحه اصلی اندروید به دلیل رطوبت زیاد جلوگیری کند.

سوم ، قسمتهای داخلی برد اصلی اندروید نسبتاً شکننده هستند و ضربات شدید یا فشار می تواند باعث آسیب به اجزای داخلی برد اصلی اندروید یا خم شدن PCB شود. و همینطور سعی کنید اجازه ندهید که صفحه اصلی اندروید در حین استفاده مورد اصابت اجسام سخت قرار گیرد

4. چند نوع بسته به طور کلی برای بردهای اصلی تعبیه شده ARM موجود است؟
برد اصلی ARM جاسازی شده یک مادربرد الکترونیکی است که عملکردهای اصلی رایانه شخصی یا رایانه لوحی را بسته بندی کرده و در خود جای می دهد. اکثر تخته های هسته ای تعبیه شده در ARM ، CPU ، دستگاه های ذخیره سازی و پین ها را که از طریق پین ها به صفحه پشتیبان متصل می شوند تا یک تراشه سیستم در یک زمینه خاص متصل شود ، ادغام می کند. مردم اغلب چنین سیستمی را میکرو رایانه تک تراشه می نامند ، اما باید از آن به عنوان یک پلت فرم توسعه تعبیه شده دقیق تر نام برد.

از آنجا که برد اصلی عملکردهای مشترک هسته را ادغام می کند ، دارای تطبیق پذیری زیادی است که یک برد اصلی می تواند انواع مختلفی از پشتی ها را سفارشی کند ، که کارایی توسعه مادربرد را تا حد زیادی بهبود می بخشد. از آنجا که برد اصلی ARM تعبیه شده به عنوان یک ماژول مستقل جدا شده است ، همچنین سختی توسعه را کاهش می دهد ، قابلیت اطمینان ، ثبات و قابلیت نگهداری سیستم را افزایش می دهد ، زمان ورود به بازار ، خدمات فنی حرفه ای را افزایش می دهد و هزینه های محصول را بهینه می کند. از دست دادن انعطاف پذیری.

سه ویژگی اصلی برد اصلی ARM عبارتند از: مصرف کم انرژی و عملکردهای قوی ، مجموعه آموزش دوگانه 16 بیتی/32 بیتی/64 بیتی و شرکای متعدد. اندازه کوچک ، مصرف برق کم ، هزینه کم ، عملکرد بالا ؛ پشتیبانی از مجموعه آموزش دوگانه Thumb (16-bit)/ARM (32-bit) ، سازگار با دستگاه های 8-bit/16-bit. تعداد زیادی ثبت استفاده می شود و سرعت اجرای دستورالعمل سریعتر است. اکثر عملیات داده ها در رجیسترها تکمیل می شوند. حالت آدرس انعطاف پذیر و ساده است و کارایی اجرا بالا است. طول آموزش ثابت است

سری برد هسته ای تعبیه شده در سری AMR Si Nuclearفن آوری از این مزایای پلت فرم ARM به خوبی استفاده می کند. قطعات CPU CPU مهمترین بخش برد اصلی است که از واحد حسابی و کنترل کننده تشکیل شده است. اگر برد اصلی RK3399 یک رایانه را با یک شخص مقایسه می کند ، CPU قلب اوست و نقش مهم آن را می توان از اینجا دریافت. صرف نظر از نوع پردازنده ، ساختار داخلی آن را می توان به سه قسمت خلاصه کرد: واحد کنترل ، واحد منطقی و واحد ذخیره سازی.

این سه قسمت برای تجزیه و تحلیل ، قضاوت ، محاسبه و کنترل کار هماهنگ بخشهای مختلف رایانه با یکدیگر هماهنگ می شوند.

Memory Memory یک جزء است که برای ذخیره برنامه ها و داده ها استفاده می شود. برای رایانه ، فقط با حافظه می تواند یک عملکرد حافظه برای اطمینان از عملکرد عادی داشته باشد. انواع مختلفی از ذخیره سازی وجود دارد که با توجه به کاربرد آنها می توان به ذخیره سازی اصلی و ذخیره کمکی تقسیم کرد. ذخیره سازی اصلی را حافظه داخلی (که به آن حافظه می گویند) و حافظه کمکی را حافظه خارجی نیز می گویند (که به آن ذخیره خارجی گفته می شود). حافظه خارجی معمولاً رسانه های مغناطیسی یا دیسک های نوری مانند هارد دیسک ، فلاپی دیسک ، نوار ، سی دی و غیره است که می تواند اطلاعات را برای مدت طولانی ذخیره کند و برای ذخیره اطلاعات به برق متکی نیست ، اما توسط اجزای مکانیکی ، سرعت بسیار کمتر از CPU است.

حافظه به م componentلفه ذخیره سازی روی مادربرد اشاره دارد. این جزء است که CPU مستقیماً با آن ارتباط برقرار می کند و از آن برای ذخیره داده ها استفاده می کند. این برنامه داده ها و برنامه های در حال استفاده (یعنی در حال اجرا) را ذخیره می کند. جوهر فیزیکی آن یک یا چند گروه است. یک مدار مجتمع با ورودی و خروجی داده و عملکردهای ذخیره اطلاعات. حافظه فقط برای ذخیره موقت برنامه ها و داده ها استفاده می شود. به محض خاموش شدن برق یا قطع برق ، برنامه ها و داده های موجود در آن از بین می روند.

سه گزینه برای اتصال بین صفحه اصلی و صفحه پایینی وجود دارد: اتصال تخته به تخته ، انگشت طلا و سوراخ مهر. در صورت اتخاذ راه حل اتصال برد به برد ، مزیت آن عبارت است از: اتصال آسان و جدا کردن از برق. اما کاستی های زیر وجود دارد: 1. عملکرد لرزه ای ضعیف. اتصال تخته به برد به راحتی توسط لرزش شل می شود ، که باعث محدود شدن کاربرد صفحه اصلی در محصولات خودرو می شود. برای تثبیت صفحه اصلی ، می توان از روش هایی مانند پخش چسب ، پیچ ، لحیم کاری سیم مسی ، نصب گیره های پلاستیکی و کمانش پوشش محافظ استفاده کرد. با این حال ، هر یک از آنها کاستی های زیادی را در طول تولید انبوه برملا می کند و منجر به افزایش میزان نقص می شود.

2. برای محصولات نازک و سبک قابل استفاده نیست. فاصله بین صفحه اصلی و صفحه پایینی نیز حداقل به 5 میلی متر افزایش یافته است و از چنین تخته هسته ای نمی توان برای تولید محصولات نازک و سبک استفاده کرد.

3. عملکرد افزونه به احتمال زیاد باعث آسیب داخلی به PCBA می شود. مساحت برد اصلی بسیار بزرگ است. هنگامی که صفحه اصلی را بیرون می آوریم ، ابتدا باید یک طرف را با قدرت بالا بیاوریم ، و سپس طرف دیگر را بیرون بکشیم. در این فرایند ، تغییر شکل PCB برد اصلی اجتناب ناپذیر است ، که ممکن است منجر به جوشکاری شود. آسیب های داخلی مانند ترک خوردگی نقطه. اتصالات شکسته شده لحیم کاری در کوتاه مدت مشکلی ایجاد نمی کنند ، اما در استفاده طولانی مدت ، ممکن است به تدریج به دلیل ارتعاش ، اکسیداسیون و دلایل دیگر به طور ضعیفی با یکدیگر تماس پیدا کرده و یک مدار باز ایجاد کرده و باعث خرابی سیستم شوند.

4. میزان معیوب تولید انبوه پچ زیاد است. اتصالات برد به برد با صدها پین بسیار طولانی هستند و خطاهای کوچکی بین کانکتور و PCB جمع می شود. در مرحله لحیم کاری مجدد در حین تولید انبوه ، تنش داخلی بین PCB و اتصال ایجاد می شود و این تنش داخلی گاهی PCB را کشیده و تغییر شکل می دهد.

5. مشکل در آزمایش در حین تولید انبوه. حتی اگر از کانکتور برد به صفحه با گام 0.8 میلی متر استفاده شود ، باز هم نمی توان مستقیماً با انگشت با کانکتور تماس گرفت ، که این امر در طراحی و ساخت وسایل تست مشکل ایجاد می کند. اگرچه هیچ مشکل غیرقابل حل وجود ندارد ، اما همه مشکلات در نهایت به صورت افزایش هزینه ظاهر می شود و پشم باید از گوسفند به دست آید.

اگر محلول انگشت طلا اتخاذ شود ، مزایای آن عبارتند از: 1. اتصال و جدا کردن آن بسیار راحت است. 2. هزینه فناوری انگشت طلا در تولید انبوه بسیار کم است.

معایب آن عبارتند از: 1. از آنجا که قسمت انگشت طلا نیاز به آبکاری طلا دارد ، قیمت فرآیند انگشت طلا وقتی خروجی کم است بسیار گران است. فرایند تولید کارخانه PCB ارزان به اندازه کافی خوب نیست. مشکلات زیادی در مورد تخته ها وجود دارد و نمی توان کیفیت محصول را تضمین کرد. 2. نمی توان از آن برای محصولات نازک و سبک مانند اتصالات برد به برد استفاده کرد. 3. صفحه پایینی به شکاف کارت گرافیک نوت بوک با کیفیت بالا نیاز دارد که باعث افزایش هزینه محصول می شود.

اگر طرح سوراخ تمبر اتخاذ شود ، معایب آن عبارتند از: 1. جدا کردن آن دشوار است. 2. ناحیه صفحه اصلی بیش از حد بزرگ است و پس از لحیم کاری مجدد خطر تغییر شکل وجود دارد و ممکن است لحیم کاری دستی به تخته پایین مورد نیاز باشد. تمام کاستی های دو طرح اول دیگر وجود ندارد.

5. آیا زمان تحویل برد اصلی را به من می گویید؟
Thinkcore پاسخ داد: سفارشات نمونه ای کوچک ، اگر موجودی وجود داشته باشد ، پرداخت ظرف سه روز ارسال می شود. مقادیر زیادی سفارشات یا سفارشات سفارشی را می توان در شرایط عادی ظرف 35 روز ارسال کرد
