برد توسعه Rockchip TC-3399 شامل SOM سوراخ تمبر TC-3399 و برد حامل می باشد.
پلتفرم TC-3399 بر اساس Rockchip RK3399 ، 64 بیتی 6 هسته ای ، پردازنده سطح کار است.
این Cortex-A72 دو هسته ای + Cortex-A53 چهار هسته ای است. فرکانس تا 1.8 گیگاهرتز است. عملکرد هسته جدید تقریباً 100٪ بیشتر از A15/A17/A57 است.

ارسال پرس و جو

توضیحات محصول

Rockchip TC-RK3399 Board Development (TC-RK3399 Development Kit Carboard Board)

1.TC-RK3399 کیت توسعه حامل هیئت مدیره برای تمبر سوراخ معرفی
Rockchip TC-RK3399 Board Board (TC-RK3399 Development Kit Carrier Board) پلتفرم TC-3399 بر اساس Rockchip RK3399 ، 64 بیتی 6 هسته ای ، پردازنده سطح کار است.
این Cortex-A72 دو هسته ای + Cortex-A53 چهار هسته ای است. فرکانس تا 1.8 گیگاهرتز است. عملکرد هسته جدید تقریباً 100٪ بیشتر از A15/A17/A57 است.
یکپارچه با پردازنده گرافیکی ARM Mali-T860 MP4 ، از OpenGL ES1.1/2.0/3.0/3.1 ، OpenVG1.1 ، OpenCL ، Directx11 ، AFBC (فشرده سازی فریم ARM Frame) پشتیبانی می کند.
چنین پردازنده گرافیکی قدرتمندی از H.265HEVC و VP9 ، کد H.265 و HDR 4K پشتیبانی می کند. و می تواند در بینایی رایانه ، ماشین یادگیری ، 4K 3D و غیره استفاده شود.
رابط ها: دو MIPI-CSI ، دو ISP ، PCIe ، USB3.0 ، USB2.0 ، نوع C و غیره
برد توسعه TC-3399 با 2GB/4GB LPDDR4 ، 8GB/16GB/32GB eMMC ، سیستم مدیریت قدرت مستقل ، اترنت و رابط های غنی طراحی شده است.
از سیستم عامل های اندروید ، لینوکس ، اوبونتو و دبیان پشتیبانی می کند. کد منبع باز است
برنامه های کاربردی: صفحه نمایش با وضوح بالا با دستگاه تبلیغاتی ، دستگاه های فروش ، پایانه های آموزشی ، شناسایی خودکار ، رباتیک ، نظارت امنیتی ، POS مالی ، پایانه های کنترل خودرو ، VR و غیره. با استفاده از تابلوی توسعه برای آزمایش ، زمان توسعه محصول را تسریع می کند.

تخته های اصلی و تخته های توسعه پلتفرم منبع باز Thinkcore. مجموعه کامل راه حل های خدمات سفارشی سازی سخت افزار و نرم افزار بر اساس جوراب های Rockchip از روند طراحی مشتری ، از اولین مراحل توسعه تا تولید انبوه موفق پشتیبانی می کند.

خدمات طراحی برد
ساخت یک تخته حامل متناسب با نیاز مشتریان
ادغام SoM ما در سخت افزار کاربر نهایی برای کاهش هزینه و کاهش رد پا و کوتاه شدن چرخه توسعه

خدمات توسعه نرم افزار
سیستم عامل ، درایورهای دستگاه ، BSP ، Middleware
انتقال به محیط های مختلف توسعه
ادغام با پلت فرم هدف

خدمات تولیدی
تهیه قطعات
مقدار تولید افزایش می یابد
برچسب گذاری سفارشی
راه حل های کلیدی کامل

تحقیق و توسعه جاسازی شده
فن آوری
سیستم عامل سطح پایین: اندروید و لینوکس ، برای ارائه سخت افزار Geniatech
- انتقال درایور: برای سخت افزارهای سفارشی ، سخت افزاری را که در سطح سیستم عامل کار می کند ، ایجاد کنید
"امنیت و ابزار معتبر: برای اطمینان از کار سخت افزار به روش صحیح

2. TTC-RK3399 توسعه دهنده کیت هیئت مدیره برای پارامتر تمبر سوراخ (مشخصات)

مولفه های

ظاهر

مهر و موم SOM + برد حامل

اندازه SOMS

55 میلی متر*55 میلی متر

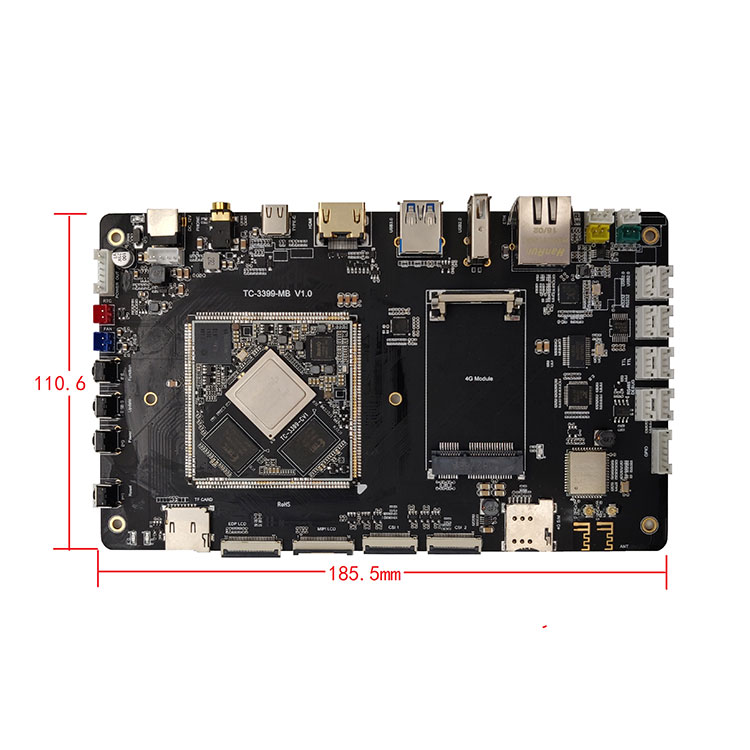

اندازه برد حامل

185.5 میلی متر*110.6 میلی متر

لایه

SOM8 لایه/برد حامل 4 لایه

پیکربندی سیستم

CPU

Rockchip RK3399

Cortex A53 چهار هسته ای 1.4 گیگاهرتز + دو هسته A72

(1.8 گیگاهرتز ï¼

رم

LPDDR4 نسخه استاندارد 2 گیگابایت ، 4 گیگابایت اختیاری است

ذخیره سازی

8GB/16GB/32GB emmc اختیاری - پیش فرض 16 گیگابایت

IC قدرت

RK808

سیستم عامل سیستم

Android/Linux+QT/Debian/Ubuntu

رابط پارامترها

نمایش دادن

خروجی MIPI DSI,EDP و HDMI

دست زدن به

I2C/USB

سمعی

هدفون 3.5 میلی متری ï¼ 2x2 پین 2.0 میلی متری

کارت SD

1 کانال SDIO

شبکه محلی کابلی

1000M

USB HOST

1 x USB3.0 ؛ 3 x HOST2.0

نوع C

1 کانال

UART TTL

3 کانال UART(1 کانال برای اشکال زدایی است ï¼

RS232

2 کانال

RS485

1 کانال

PWM

2 کانال PWM

IIC

2 کانال

IIC

IR

1 کانال

ADC

ورودی ADC 1 کاناله

دوربین

ورودی 2 کاناله MIPI CSI

ماژول 4G

1 اسلات

آنتن

WIFI/BT

GPIO

3

کلیدها

4( بازنشانی,قدرت,به روز رسانی,کارکردï¼

ورودی برق (12 ولت)

2 اسلات (5.5 میلی متر*2.5 میلی متر و 4 پین شکاف 2.0 میلی متر)

RTC قدرت

1 شکاف (2 پین 2.0 میلی متر اسلات)

توان خروجی

اسلات 12V/5V/3.3V,6pin 2.0 میلی متر

مشخصات الکتریکی

ولتاژ ورودی

10 ولت-13 ولت/2 آمپر

ولتاژ خروجی

3.3 ولت/5 ولت/12 ولت

دمای ذخیره سازی

-30 ~ 80 درجه

دمای کار

-20 ~ 70 درجه


3.TC-RK3399 کیت توسعه حامل هیئت مدیره برای ویژگی و برنامه مهر و موم
Rockchip TC-RK3399 Board Development (TC-RK3399 Development Kit Carboard Board)
TC-3399 توسعه ویژگی های هیئت مدیره:
- عملکردهای قدرتمند ، رابط های غنی ، برنامه های کاربردی گسترده.
Size- اندازه: 185.5 میلی متر*110.6 میلی متر ، می تواند در محصول نهایی استفاده شود.
â- از اندروید ، لینوکس ، اوبونتو ، دبیان پشتیبانی می کند. کد منبع باز است ، زمان توسعه را تسریع کنید.

سناریوی برنامه
TC-RK3399 برای سرورهای خوشه ای ، محاسبه/ذخیره سازی با عملکرد بالا ، بینایی رایانه ، تجهیزات بازی ، تجهیزات نمایش تجاری ، تجهیزات پزشکی ، ماشین های فروش ، رایانه های صنعتی و غیره مناسب است.



4. جزئیات محصول

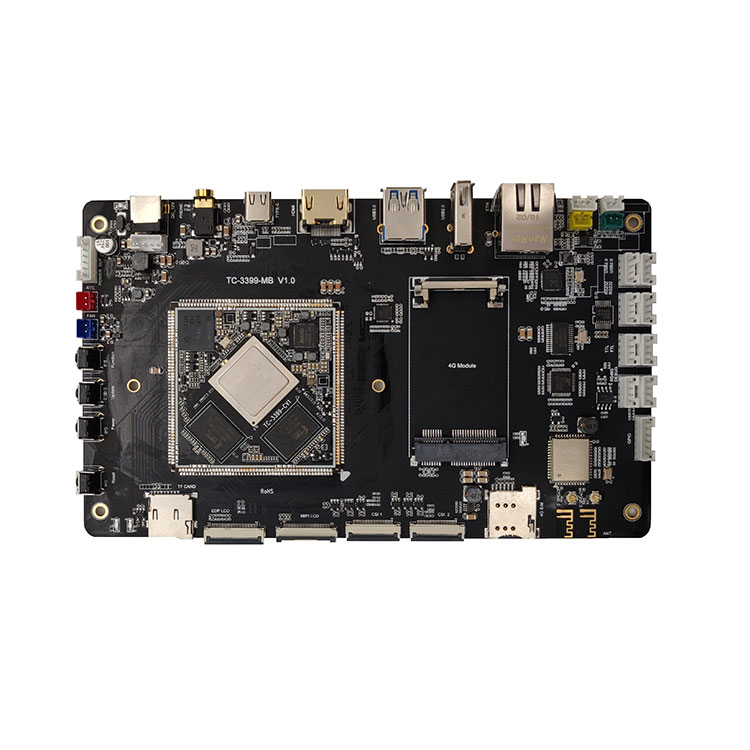

ظاهر SOM



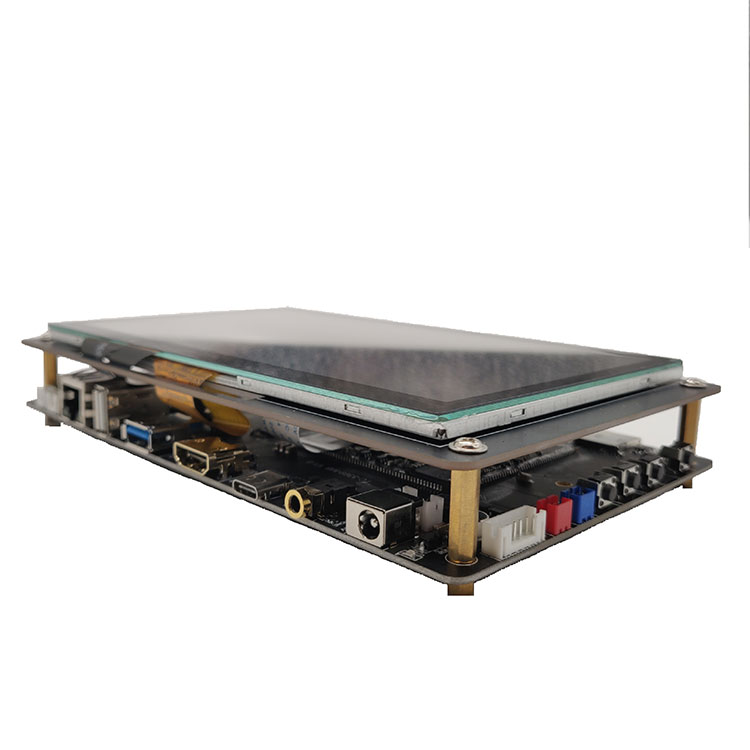

Rockchip TC-RK3399 Board Board (TC-RK3399 Development Kit Carboard Board) ظاهر



Rockchip TC-RK3399 Board Development (TC-RK3399 Development Kit Carboard Board)

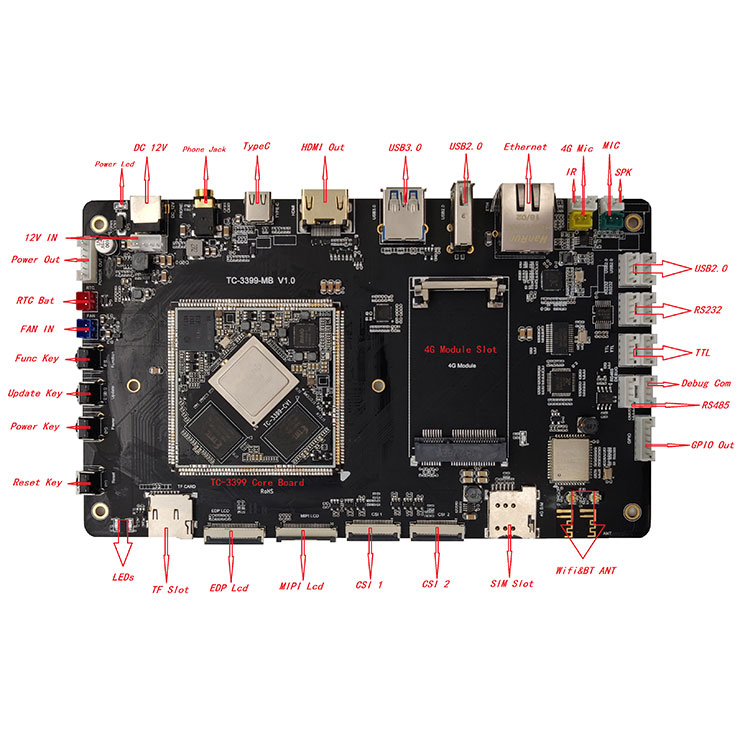

توضیحات رابط سخت افزاری برد توسعه
